面板品牌

天马(AVIC)

面板型号

TM097TDH01-00

面板尺寸

9.7英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,132PPI

像素布局

RGB垂直条状

显示区域

196.608(W)×147.456(H)mm

外观尺寸

210.2(W)×166.2(H)×3.96(D)mm

可视区域

200.91(W)×152.26(H)mm

表面处理

雾面，Hard coating(3H)

面板亮度

220  cd/m²(Typ.)

对比度

500:1(Typ.)(TM)

可视角度

70/60/70/70(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

9 o'clock

反应时间

20(Typ.)(Tr+Td)ms

显示颜色

262K/16.7M,50%NTSC

光源类型

6S6P WLED,15K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

256g

面板应用

信号接口

Parallel RGB(1 ch,6/8-bit),50 pins,FPC

驱屏电压

3.3/12.5/22.0/-7.0V(Typ.)(DVDD/AVDD/VGH/VGL)

工作环境     工作：-20～70℃;存储：-30～80℃

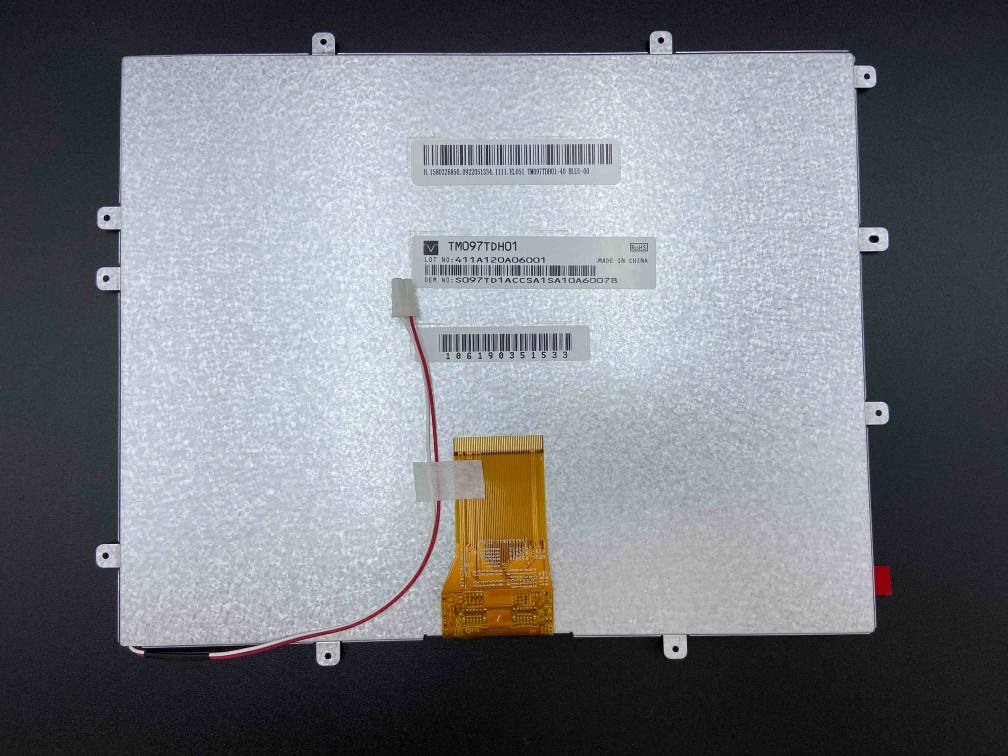

天马液晶模组TM097TDH01-00结构详情

像素特征：

解析度

1024(RGB)×768,XGA

点间距(mm)

0.064×0.192(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.192×0.192(H×V)[132PPI]

结构尺寸：

显示区域(mm)

196.608(H)×147.456(V)

开口区域(mm)

200.91(H)×152.26(V)

外观尺寸(mm)

210.2(H)×166.2(V)

外观厚度(mm)

3.66±0.3

外观特征：

物理形状

平面矩形

外观形状

宽高比

4:3(H:V)

风景肖像

风景模式

安装方式：

Face mounting holes(10 pcs)on left,right,up,down slugs

其它参数：

重量

256g

表面处理

雾面， Hard coating(3H)

天马液晶模组TM097TD H01 - 00光学详情

基本信息：

显示亮度

220  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

70/60/70/70(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

视角方向

9 o'dlock

响应时间(ms)

20(Typ.)(Tr+Td)

色彩性能：

白色坐标

X:0.313;Y:0.329

支持颜色

262K/16.7M(6-bit/6-bit+Dithering)

色温

6485K

亮度均匀性

1.33/1.43(Typ./Max. (9 points)

1931色域：

NTSC比值

50%

sRGB覆盖率

69%

Adobe RGB覆盖率

52%

DCI-P3覆盖率

52%

Rec.2020覆盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

天马液晶模组TM097TDH01-00电子详情

帧频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

2.969/3.553W(Typ./Max.

时序控制(T-CON):

Embedded T-CON

天马液晶模组TM097TDH01-00信号详情

信号电气：

电压供应

3.3/12.5/22.0/-7.0V(Typ.)(DVDD/AVDD/VGH/VGL)

电流供应

46.312/39.143/0.773/0.784mA(IDVDD/IAVDD/IGH/IGL)

功耗

664.6/672.5mW(Typ./Max.

信号类型：

Parallel RGB(1 ch,6/8-bit)

逻辑电压

-

接口特征：

位置

-

类型

FPC

接口详情：

品牌

型号

数量

脚数

脚距

脚定义

1 pcs

50 pins

0.5 mm

天马液晶模组TM097TDH01-00光源详情

光源特征：

光源类型

WLED

光源形状

阵列

位置

侧入式光源

数量

6S6P

是否可换

-

灯管寿命

15K(Min.)小时

灯管电气：

电压供应

19.2V(Typ.)

电流供应

120mA(Typ.)

功耗

2.304/2.880W(Typ./Max.)

接口特征：

位置

类型

端子

接口详情：

品牌

型号

数量

脚数

脚距

脚定义

然湖

35001HS-02

1 pcs

2 pins

3.5 mm

BLE-2PINS-AC

背光驱动：

无

天马液晶模组TM097TDH01-00包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

60

1

565×483×312

22.50

0.0851
