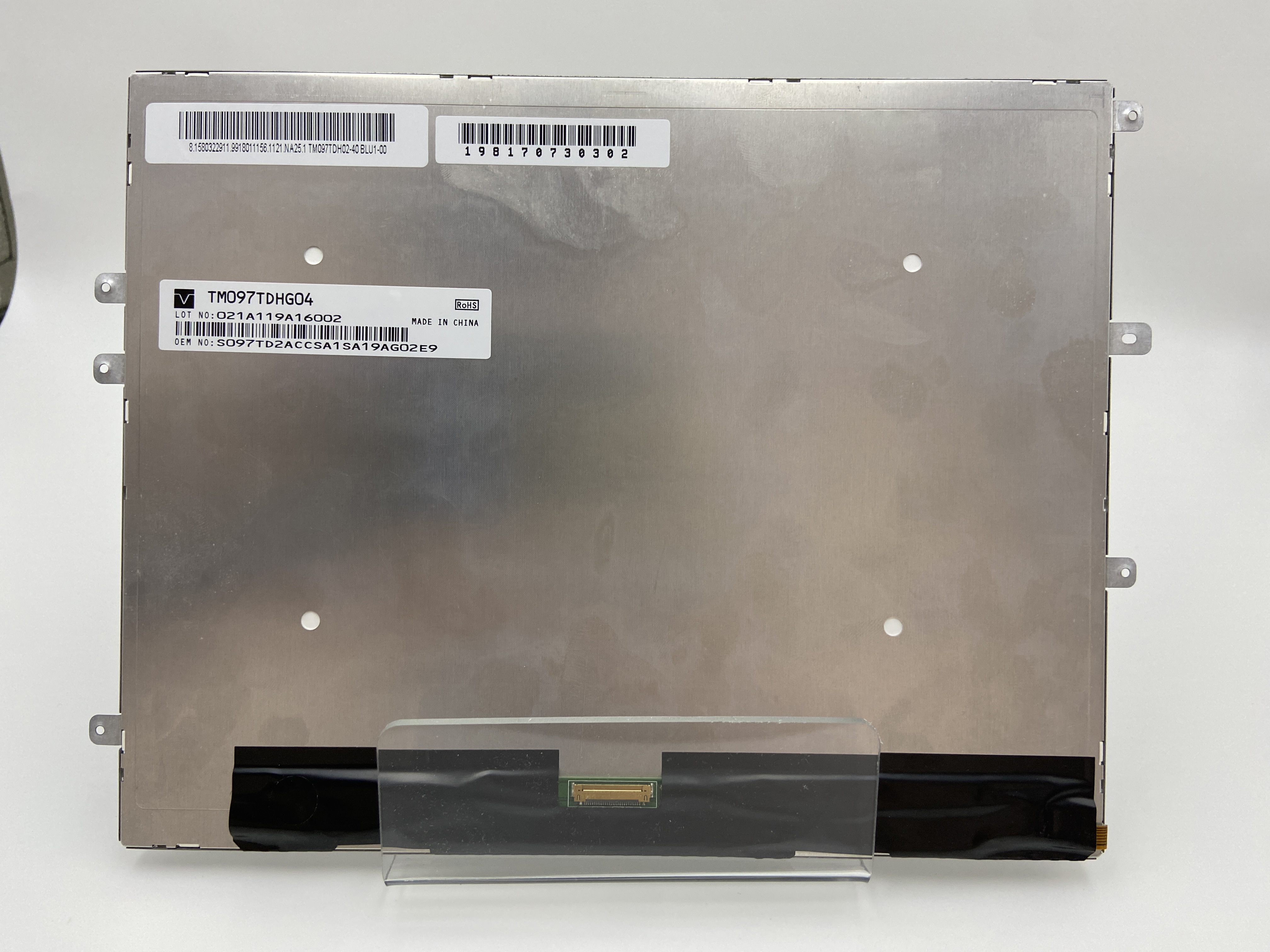

面板品牌

天马(TIANMA)

面板型号

TM097TDHG04-00

面板尺寸

9.7英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,132PPI

像素布局

RGB垂直条状

显示区域

196.608(W)×147.456(H)mm

外观尺寸

210.2(W)×166.3(H)×5.85(D)mm

可视尺寸

200.91(W)×152.27(H)mm

表面处理

Clear

亮度(cd/m²)

350(Typ.)

对比度

500:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

70/70/60/70(Typ.)(CR≥10)

响应速度

20/25(Typ./Max.)(Tr+Td)ms

颜色数量

262K,50%NTSC

背光类型

6S6P WLED,30K小时，无驱动

屏幕重量

200g(Typ.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6-bit),端子，30 pins

供应电压

3.3V(Typ.)

最大额定

存储温度： -30～80℃工作温度： -20～70℃

天马液晶模组TM097TD H GO4 - 00结构特征

屏幕尺寸：

9.7时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1024(RGB)×768,XGA

RGB垂直条状

0.064×0.192 mm

0.192×0.192 mm [132PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

196.608×147.456mm

200.91×152.27 mm

210.2×166.3 mm

3.28/5.85(Typ./Max.)mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3(W:H)

风景模式

-

安装方式：

Face mounting holes(6 pcs)on left,right slugs

其它特征：

表面防护

重量

表面处理

200g(Typ.)

Clear

天马液晶模组TM097TD HG04 - 00光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

350(Typ.)

TN,常白显示，透射式

500:1(Typ.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

70/70/60/70(Typ.)(CR≥10)

6 o'clock

20/25(Typ./Max.)(Tr+Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6867K

262K(6-bit)

Wx:0.308;Wy:0.319

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

50%

71%

53%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

52%

38%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.33(Typ. (9 points)

天马液晶模组TM097TDHG04-00电子特征

功率总耗：

3.198W(Typ.)

刷新频率：

60Hz

翻转扫描：

No

驱动IC:

已邦定NT51008H-D/4EH+NT39212FH-D/4ED

天马液晶模组TM097TDHGO4-00信号特征

信号电气：

电流输入

电压输入

功耗

271mA(Typ.)

3.3V(Typ.)

894.3mW (Typ.)

接口特征：

位置

类型

信号类型

端子

LVDS(1 ch,6-bit)

信号接口：

品牌

型号

数量

脚间距

脚即数

脚定义

I-PEX

20474-030E-11

1 pcs

0.4 mm

30 pins

LVDS-30P1C6B-070B

天马液晶模组TM097TDHGO4-00背光特征

背光特征：

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源

6串

6S6P

30K(Typ.)

WLED电气：

电流输入

电压输入

功耗

20mA(Typ.)

19.2V(Typ.)

2.304W (Typ.)

接口特征：

位置

类型

WLED驱动

包含在屏信号接口中

无

天马液晶模组TM097TDHGO4-00包装特征

包装类型

片/包装

箱数(

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

60

1

565×483×312

19.27

0.0851
