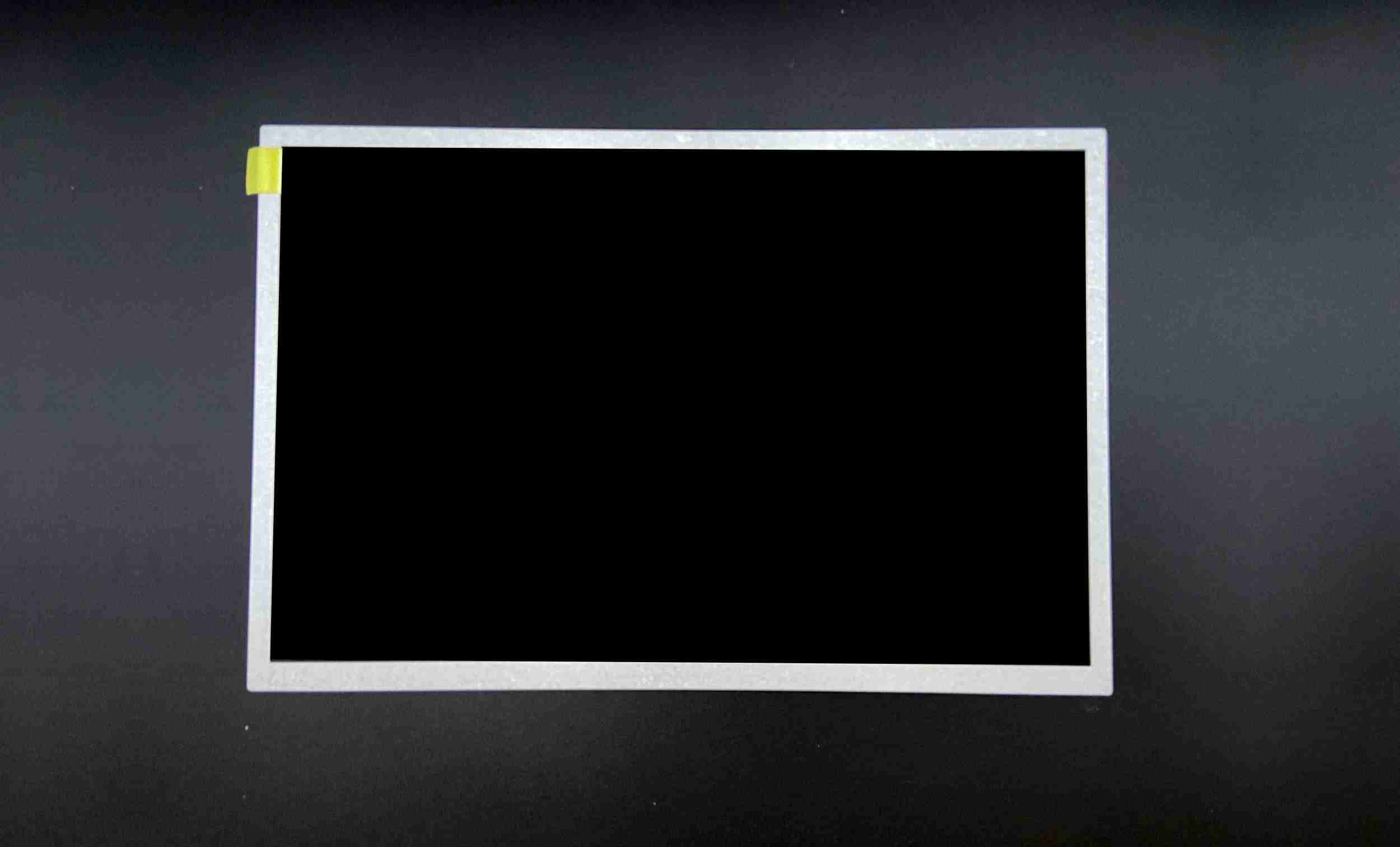

面板品牌

天马(TIANMA)

面板型号

TM057KBHG01-00

面板尺寸

5.7英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

320(RGB)×240,QVGA,70PPI

像素布局

RGB垂直条状

显示区域

115.2(W)×86.4(H)mm

外观尺寸

144(W)×104.6(H)×14(D)mm

可视尺寸

117.6×88.8 mm(H×V)

表面处理

雾面， Hard coating(3H)

亮度(cd/m²)

320(Typ.)

对比度

500:1(Typ.)[透射]

最佳角度

12 o'clock

光学模式

TN,常白显示，透射式

可视角度

70/70/70/60 (Typ.)(CR≥10)

响应速度

20(Typ.)(Tr+Td)ms

颜色数量

262K,50%NTSC

背光类型

5S3P WLED,50K小时，无驱动

屏幕重量

TBD

适用于

刷新频率

60Hz

触摸功能

4线电阻触摸屏

信号系统

Parallel RGB(1ch,6-bit),端子，33 pins

供应电压

3.3V(Typ.)

最大额定

存储温度： -30～80℃工作温度： -20～70℃

天马液晶模组TM057KB HG01 - 00结构详情

像素特征：

分辨率

320(RGB)×240,QVGA

像素配置

RGB垂直条状

点间距(W×H)

0.120×0.360 mm

像素间距(W×H)

0.360×0.360 mm [70PPI]

结构尺寸：

显示尺寸

115.2(W)×86.4(H)mm

外观尺寸

144(W)×104.6(H)mm

可视尺寸

117.6(W)×88.8(H)mm

外观厚度

13.5(Typ.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

4:3

外观形状

角触控系统：

控制器

不含控制器

接口种类

同时触点

-

角触摸技术

4线电阻触摸屏

信号接口

FPC

支持系统

-

安装方式：

Rear mounting poles(4-φ2.6)

其它详情：

重量

TBD

表面处理

雾面， Hard coating(3H)

天马液晶模组TM057KB HG01 - 00光学详情

基本信息：

亮度(cd/m²)

320(Typ.)

对比度

500:1(Typ.)(透射)

最佳角度

12 o'cdlock

响应速度

20(Typ.)(Tr+Td)(ms)

可视角度

70/70/70/60  (Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.320;Wy:0.360

颜色数量

262K(6-bit)

色温

5983K

白场变动

1.25/1.3(Typ./Max. (9 points)

1931色域：

NTSC比值

53%

sRGB覆盖率

73%

Adobe RGB覆盖率

56%

DCI-P3覆盖率

55%

Rec.2020覆盖率

40%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

天马液晶模组TM057KBHG01-00电子详情

刷新频率：

60Hz

翻转扫描：

转(水平/垂直)

时序控制(T-CON):

Embedded T-CON

天马液晶模组TM057KB HG01 - 00信号详情

信号电气：

输入电流

110mA  (Typ.)

输入电压        3.3V(Typ.)

功耗

信号接口

Parallel RGB(1 ch,6-bit)

逻辑电压：

O≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

接口特征：

位置

-

类型

端子

信号接口：

品牌

型号

数量

脚间距

脚即数

脚定义

庆良

089H33-000100-G2-R

1 pcs

0.5 mm

33 pins

DRGB-33P1C6B-020B

天马液晶模组TM057KBHG01-00发光详情

灯管特征：

灯管类型

WLED

背光可换性

位置

侧入式光源

数量

5S3P

灯管形状

3串

寿命

50K (Typ.)小时

灯管电气：

输入电流

25mA(Typ.)

输入电压

14.85/18.15V(Min./Max.)

功耗

1.238W(Typ.)

接口特征：

位置

类型

包含在屏信号接口中

背光驱动：

无

天马液晶模组TM057KBHG01-00包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)          备注

纸箱

40

1

530×350×250

N/A

0.0464
