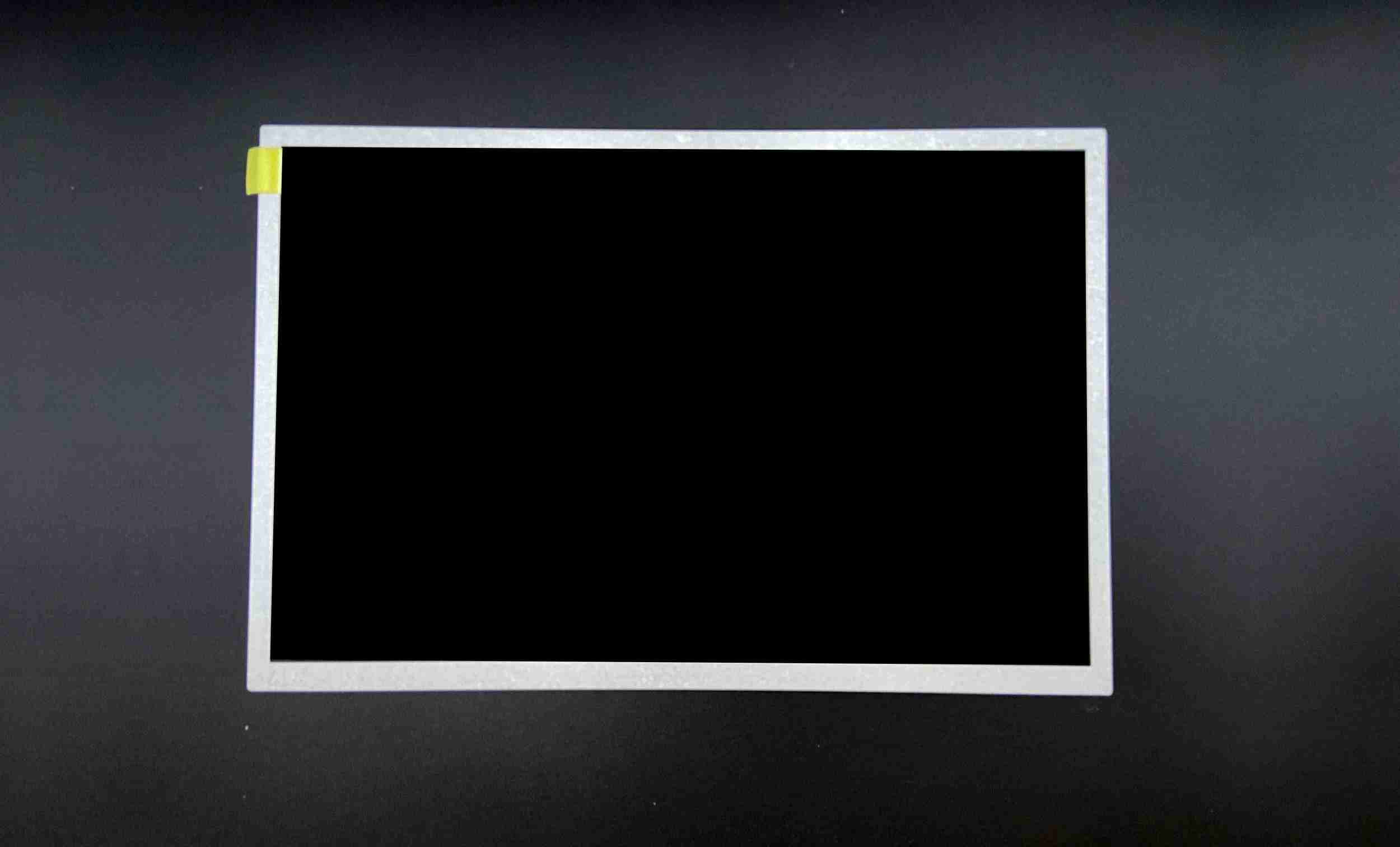

面板品牌

天马(TIANMA)

面板型号

TM057KDH01-41

面板尺寸

5.7英寸

面板类型

a-Si TFT-LCD,液品模组

分辨率

320(RGB)×240,QVGA,70PPI

像素布局

RGB垂直条状

显示区域

115.2(W)×86.4(H)mm

外观尺寸

144(W)×104.6(H)×12.8(D)mm

可视尺寸

118.2(H)×89.4(V)mm

表面处理

雾面， Hard coating(3H)

显示亮度

400  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

视角方向

12 o'clock

响应时间

20(Typ.)(Tr+Td)ms

可视角度

70/70/70/60 (Typ.)(CR≥10)

操作模式

TN,常白显示，选射式

支持颜色

262K,50%NTSC

光源类型

WLED [5S3P],50K小时，无驱动

重量

160g(Typ.)

适用于

帧频率

60Hz

触摸面板

无触摸

接口类型

33 pins Parallel RGB(1 ch,6-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -20～70℃;存储温度： -30～80℃

天马液晶模组TM057K DH01 - 41结构详情

像素特征：

像素数量

320(RGB)×240,QVGA

点间距

0.120×0.360 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.360×0.360 mm(H×V)[70PPI]

结构尺寸：

显示区域

115.2×86.4 mm(H×V)

可视区域

118.2×89.4 mm(H×V)

外观尺寸

144×104.6 mm(HxV)

外观厚度

12.8(Mx.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观样式

安装孔位：

Rear mounting poles(4Φ2.6)

其它特征：

重量

160g(Typ.)

表面处理

雾面， Hard coating(3H)

天马液晶模组TM057K DH01 - 41光学详情

基本信息：

面板亮度

400  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

70/70/70/60(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

12 o'clock

反应时间

20(Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.326;Wy:0.350

显示颜色

262K(6-bit)

色温

5764K

亮度变动

1.25/1.3(Typ./Max.)(9 points)

1931色域：

NTSC比值

50%

sRGB覆盖率

68%

Adobe RGB覆盖率

52%

DCI-P3覆盖率

52%

Rec.2020覆盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

天马液晶模组TM057KDH01-41电子详情

工作频率：

60Hz

翻转扫描：

翻转(水平/垂直)

驱动IC:

已邦定NT39413T+NT39208H-D/3IB

时序控制(T-CON):

Embedded T-CON

天马液晶模组TM057KDH01-41背光详情

背光特征：

灯管类型

WLED

数量

5S3P

灯管寿命

50K(Typ.)小时

是否可换

灯管形状

3串

位置

侧入式光源

灯管电气：

电压输入

14.85/18.15V(Min./Max.)

电流输入

25mA (Typ.)

接口特征：

类型

端子

位置

-

灯管驱动

无

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

日压端子

SHLP-06V-S-B

1.0 mm

6 pins

1 pcs

BLE-6PINS-AAACCC

天马液晶模组TM057KDH01-41信号详情

信号系统：

Parallel RGB(1 ch,6-bit)

信号逻辑电压

O≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

信号电气：

电压输入

3.3V(Typ.)

电流输入

-

接口特征：

类型

端子

位置

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

庆良

089H33-000100-G2-R

0.5mm

33 pins

1 pcs

DRGB-33P1C6B-020B

天马液晶模组TM057KDH01-41包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)          备注

纸箱

24

1

530×350×350

8.29

0.0649
