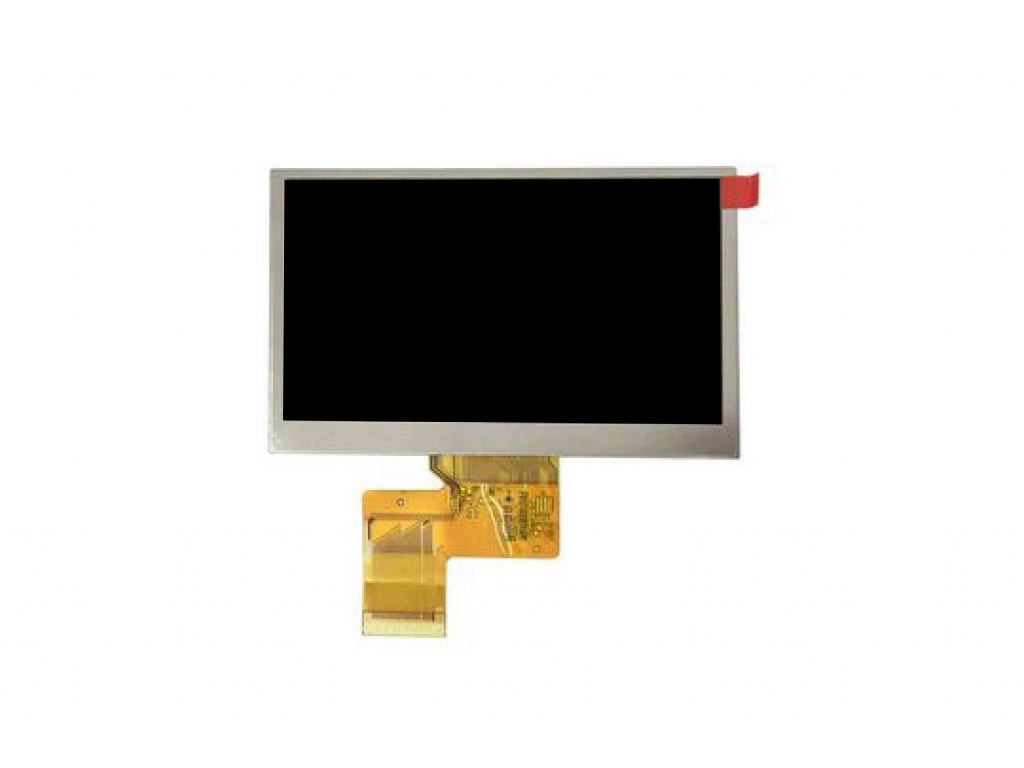

面板品牌

天马(TIANMA)

面板型号

TM047NDH03

面板尺寸

4.7英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

480(RGB)×272,WQVGA,117PPI

像素布局

RGB垂直条状

显示区域

103.68(W)×58.752(H)mm

外观尺寸

114.3(W)×72.5(H)×4(D)mm

可视区域

表面处理

Clear,Hard coating(3H)

面板亮度

320  cd/m²(Typ.)

对比度

500:1(Typ.)(TM)

可视角度

70/70/60/70(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

25(Typ.)(Tr+Td)ms

显示颜色

16.7M,50%NTSC

光源类型

5S2P WLED,20K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

60.0g

面板应用

信号接口

Parallel RGB(1 ch,8-bit),40 pins,FPC

驱屏电压

3.3V(Typ.)

工作环境

工作： -20～60℃;存储： -30～70℃

天马液晶模组TM047NDH03结构详情

像素特征：

分辨率

480(RGB)×272,WQVGA

像素配置

RGB垂直条状

点间距(W×H)

0.072×0.216 mm

像素间距(W×H)

0.216×0.216mm  [117PPI]

结构尺寸：

显示尺寸

103.68(W)×58.752(H)mm

外观尺寸

114.3(W)×72.5(H)mm

可视尺寸

外观厚度

3.8(Typ.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观形状

其它详情：

重量

60.0g

表面处理

Clear,Hard coating(3H)

天马液晶模组TM047NDH03光学详情

基本信息：

亮度(cd/m²)

320(Typ.)

对比度

500:1(Typ.)(透射)

最佳角度

6 o'cdlock

响应速度

25(TyP.)(Tr+Td)(ms)

可视角度

70/70/60/70(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.310;Wy:0.330

颜色数量

16.7M(8-bit)

色温

6638K

白场变动

1.25/1.33(Typ./Max. (9 points)

1931色域：

NTSC比值

50%

sRGB覆盖率

70%

Adobe RGB覆盖率

52%

DCI-P3覆盖率

52%

Rec.2020覆盖率

38%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

天马液晶模组TM047NDH03电子详情

刷新频率：

60Hz

翻转扫描：

No

驱动IC:

已邦定HX8257

时序控制(T-CON):

Embedded T-CON

天马液晶模组TM047NDH03信号详情

信号电气：

输入电流

输入电压

3.3V(Typ.)

功耗

85/90mW(Typ./Max.)

信号接口

Parallel RGB(1 ch,8-bit)

逻辑电压：

-0.3≤VIL≤0.2VDD;0.8VDD≤VIH≤VDD

接口特征：

位置

类型

FPC

信号接口：

品牌

型号

数量

脚间距

脚数        脚定义

1 pcs

0.5 mm

40 pins

天马液晶模组TM047NDH03发光详情

灯管特征：

灯管类型

WLED

背光可换性

位置

侧入式光源

数 量

5S2P

灯管形状

阵列

寿命

20K(Typ.)小时

灯管电气：

输入电流

40/50mA(Typ./Max.)

输入电压

16V(Typ.)

功耗

640mW(Typ.)

接口特征：

位置

-

类型

包含在屏信号接口中

背光驱动：

无

天马液晶模组TM047NDH03包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

112

1

530×350×250

11.50

0.0464
