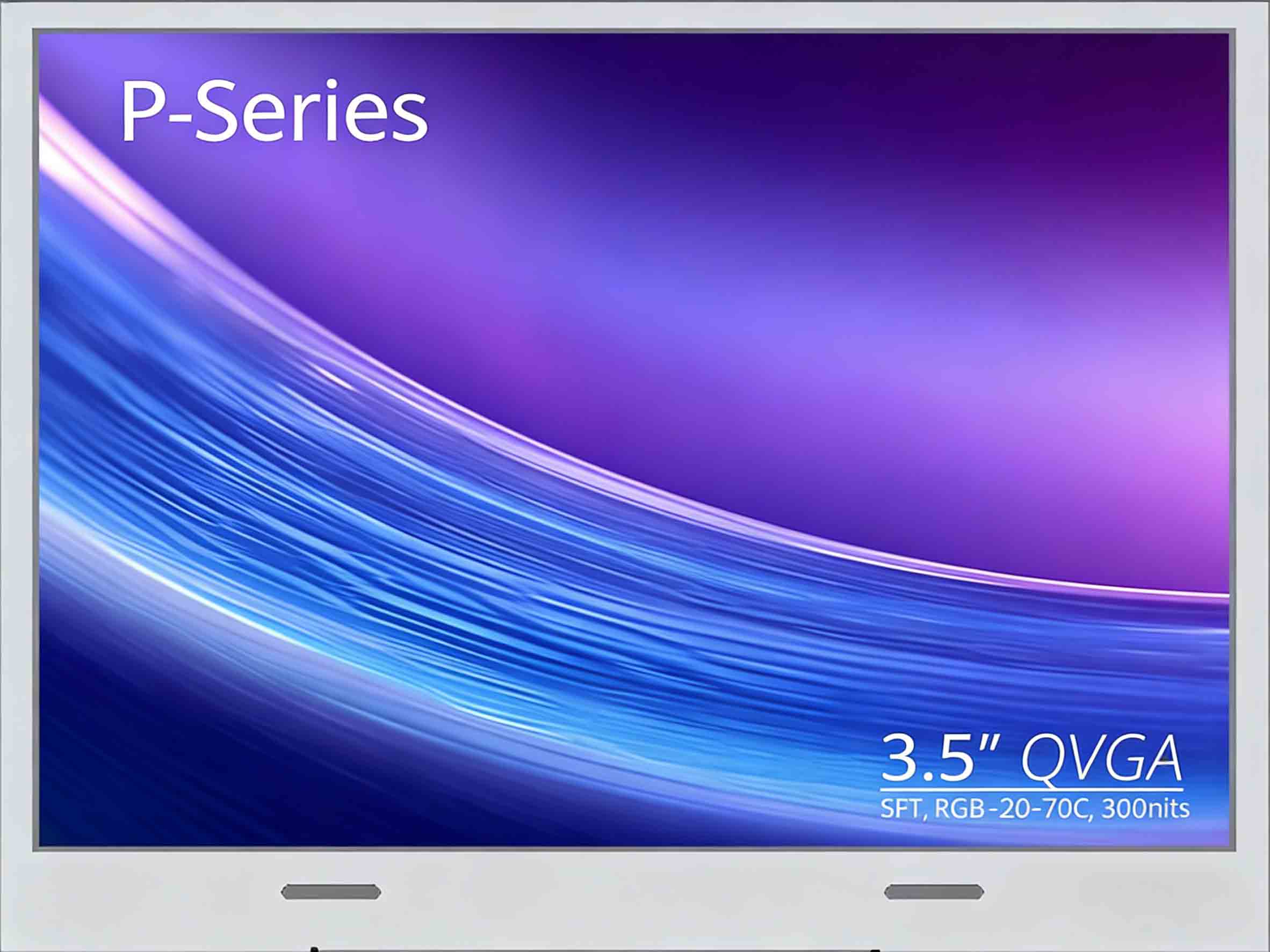

面板品牌

天马(TIANMA)

面板型号

P0350QVF1ME00

面板尺寸

3.5英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

320(RGB)×240,QVGA,115PPI

像素布局

RGB垂直条状

显示区域

70.08(W)×52.56(H)mm

外观尺寸

76.9(W)×63.9(H)×3.45(D)mm

可视尺寸

72.68×55.16mm(H×V)

表面处理

雾面，Hard coating

亮度(cd/m²)

350(Typ.)

对比度

800:1(Typ.)[透射]

最佳角度

全视角

光学模式

SFT,常黑显示，透射式

可视角度

88/88/88/88(Typ.)(CR≥10)

响应速度

25(Typ.)(T+Td)ms

颜色数量

16.7M,60%NTSC

背光类型

6S1P WLED,30K小时，无驱动

屏幕重量

31.0g

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

Parallel RGB(1 ch,8-bit)+SPI,FPC,54 pins

供应电压

3.3V(Typ.)

最大额定

存储温度：-30～80℃ 工作温度：-20～70℃

天马液晶模组P0350QVF1ME00结构特征

屏幕尺寸：

3.5时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

320(RGB)×240,QVGA

RGB垂直条状

0.073×0.219 mm

0.219×0.219 mm [115PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

70.08×52.56 mm

72.68×55.16mm

76.9×63.9 mm

3.15±0.3mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3(W:H)

风景模式

-

其它特征：

表面防护

重量

表面处理

31.0g

雾面，Hard coating

天马液晶模组P0350QVF1ME00光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

350(Typ.)

SFT,常黑显示，透射式

800:1(Typ.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

88/88/88/88(Typ.)(CR≥10)

全视角

25(Typ.)(T+Td)(ms)

色彩性能：

色温

颜色数量

白场色度

7368K

16.7M(8-bit)

Wx:0.301;Wy:0.315

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

60%

80%

62%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

62%

45%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25/1.33(Typ./Max.)(9 points)

天马液晶模组P0350QVF1ME00电子特征

功率总耗：

430mW (Typ.)

刷新频率：

60Hz

翻转扫描：

No

时序控制(T-CON):

Embedded T-CON

天马液晶模组P0350QVF1ME00信号特征

信号电气：

电流输入

电压输入

功耗

3.3V(Typ.)

70mW(Typ.)

信号逻辑电压：

0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD

接口特征：

位置

类型

信号类型

FPC

Parallel RGB(1 ch,8-bit)+SPI

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

1 pcs

0.5 mm

54 pins

天马液晶模组P0350QVF1ME00背光特征

背光特征：

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源

1 串

6S1P

30K(Typ.)

WLED电气：

电流输入

电压输入

功耗

20mA(Typ.)

18V(Typ.)

360mW(TyP.)

接口特征：

位置

类型

WLED驱动

包含在屏信号接口中

无

天马液晶模组P0350QVF1ME00包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

内箱

84

1

520×345×74

N/A

0.0133
