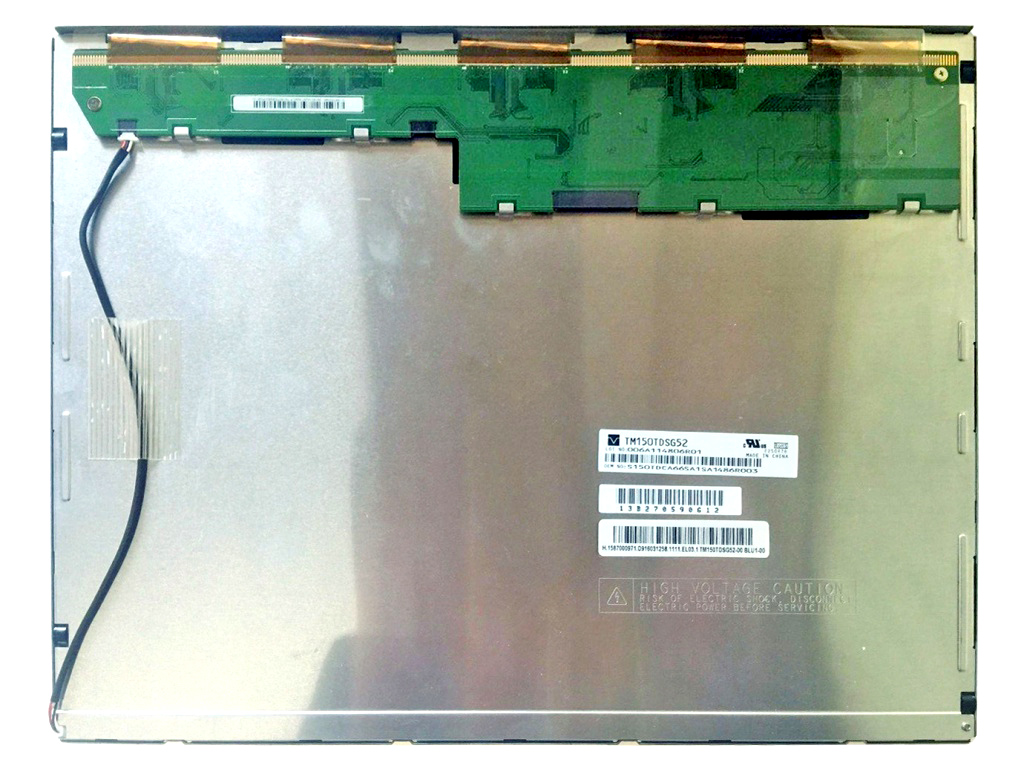

面板品牌

天马(AVIC)

面板型号

TM150TDSG52

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×12.1(D)mm

开口区域

307.4(W)×231.3(H)mm

表面处理

雾面

显示亮度

250  cd/m²(Typ.)

对比度

600:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

3/5(Typ.)(Tr/Td)ms

可视角度

80/80/80/80 (Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K/16.7M,60%NTSC

光源类型

WLED,30K小时，含LED驱动器

重量

1.00Kgs(Typ.)

应用产品

帧频率

60Hz

角触摸技术

无触摸

接口类型

20 pins LVDS(1 ch,6/8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度：0～65℃;存储温度： -20～65℃

天马液晶模组TM150TDSG52结构特征

面板尺寸：

15.0英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

1024(RGB)×768,XGA

RGB垂直条状

0.297×0.297 [85PPI]

0.099×0.297

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

304.128(H)×228.096(V)

307.4(H)×231.3(V)

326.5(H)×253.5(V)

11.8±0.3mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

4:3(H:V)

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它详情：

重量

表面防护

表面处理

1.00Kgs(Typ.)

雾面

天马液晶模组TM150TDSG52光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

250  cd/m²(Typ.)

80/80/80/80  (Typ.)(CR≥10)

3/5(Typ.)(Tr/Td)

视角方向

工作模式

对比度

6 o'clock

TN,常白显示，透射式

600:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6485K

262K/16.7M(6-bit/6-bt+Hi-FRC)

X:0.313;Y:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB要盖率

63%

80%

62%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

65%

47%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25/1.33(Typ./Max.)(9 points)

天马液晶模组TM150TDSG52电子特征

翻转扫描：

No

工作频率：

60Hz

功率消耗：

7.5W(Typ.)

天马液晶模组TM150TDSG52背光特征

灯管特征：

类型

位置

数量

形状

寿命(小时)

背光可换性

WLED

侧入式光源

30K(Min)

-

接口特征：

位置

背光驱动

类型

含LED驱动器

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

信盛精工

MSB24038P5

1.25 mm

5 pins

1 pcs

驱动电气：

电压供应

电流供应

功率消耗

12.0V(Typ.)

750/800mA(Typ./Max.)

天马液晶模组TM150TDSG52信号特征

驱动电气：

电压供应                                 电流供应

功率消耗

3.3V(Typ.)

500/550mA(Typ./Max.)

接口特征：

位置

信号系统

类型

LVDS(1 ch,6/8-bit)

端子

端子详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

禾昌

185083-20121

1.25 mm

20 pins

1 pcs

LVDS-20P1C8B-010K

天马液晶模组TM150TDSG52包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

14

1

378×368×315.5

14.60

0.0439
