面板品牌

天马(TIANMA)

面板型号

TM150TDSG80

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×10(D)mm

可视区域

307.4(W)×231.3(H)mm

表面处理

雾面

显示亮度

350  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

8(Typ.)(Tr+Td)ms

可视角度

80/80/80/80 (Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K/16.7M,60%NTSC

光源类型

WLED,30K小时，含LED驱动器

重量

TBD

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

20 pins LVDS(1 ch,6/8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -10～65℃;存储温度： -20～65℃

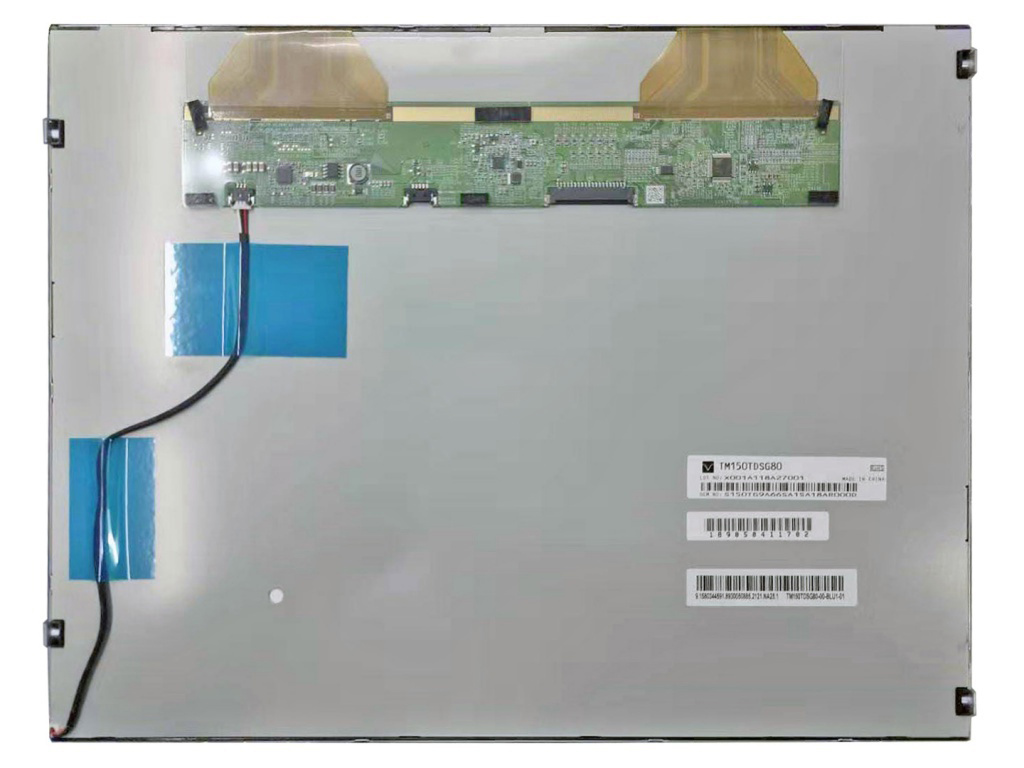

天马液晶模组TM150TDSG80结构详情

像素特征：

解析度

1024(RGB)×768,XGA

点间距(mm)

0.099×0.297(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.297×0.297(H×V)[85PPI]

结构尺寸：

显示区域(mm)

304.128(H)×228.096(V)

开口区域(mm)

307.4(H)×2313(V)

外观尺寸(mm)

326.5(H)×253.5(V)

外观厚度(mm)

10.0(Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

4:3(H:V)

风景肖像

风景模式

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它参数：

重量

TBD

表面处理

雾面

天马液晶模组TM150TDSG80光学详情

基础信息：

显示亮度

350  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

可视角度

80/80/80/80  (Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

推荐视角

6 o'clock

响应时间(ms)

8(Typ.)(Tr+Td)

色彩性能：

白色坐标

Wx:0.313;Wy:0.329

支持颜色

262K/16.7M(6-bit/6-bit+Hi-FRC)

色温

6485K

亮度均匀性

1.25/1.33(Typ./Max.)(9 points)

天马液晶模组TM150TDSG80电子详情

帧频率：

60Hz

翻转扫描：

No

天马液晶模组TM150TDSG80信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

-

信号类型：

LVDS(1 ch,6/8-bit)

逻辑电压

接口特征：

位置

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义(

禾昌

185083-20121

1.25 mm

20 pins

1 pcs

LVDS-20P1C8B-080A

天马液晶模组TM150TDSG80光源详情

光源特征：

光源类型

WLED

数量

-

位置

侧入式光源

是否可换

Replaceable

形状

-

寿命

30K(Min)Hours

接口特征：

位置

-

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB24038P5

1.25 mm

5 pins

1 pcs

光源区动：

含LED驱动器

驱动电气

：电压供应

12.0V(Typ.)

电流供应

天马液晶模组TM150TDSG80包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

14

1

438×402×464

N/A

0.0817
