面板品牌

天马(TIANMA)

面板型号

TM150TDSG81

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×10(D)mm

可视区域

307.4(W)×231.3(H)mm

表面处理

雾面

显示亮度

350  cd/m²(Typ.)

对比度

900:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

15(Typ.)(Tr+Td)ms

可视角度

80/80/80/80(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K/16.7M,60%NTSC

光源类型

WLED,30K小时，含LED驱动器

重量

985g(Typ.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

30 pins eDP(1 Lane),eDP1.2,端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -10～70℃;存储温度： -20～70℃

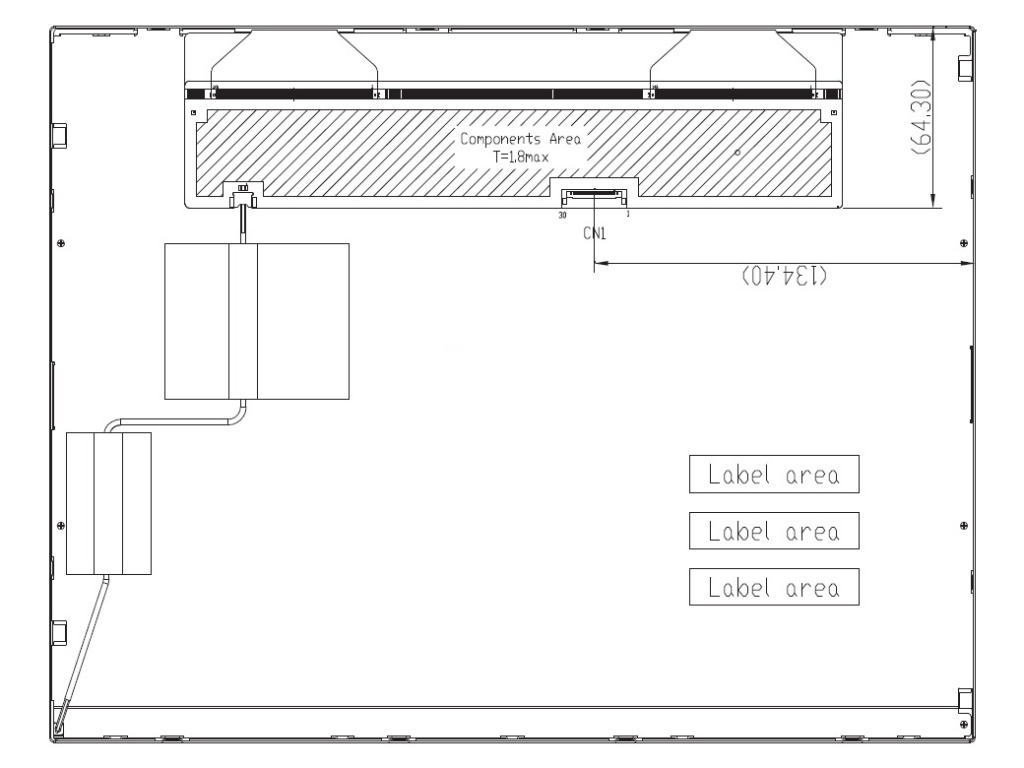

天马液晶模组TM150TDSG81结构详情

像素特征：

分辨率

1024(RGB)×768,XGA

像素配置

RGB垂直条状

点间距(W×H)

0.099×0.297 mm

像素间距(W×H)

0.297×0.297 mm [85PPI]

物理尺寸：

显示尺寸

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)mm

可视尺寸

307.4(W)×231.3(H)mm

外观厚度

9.7±0.3 mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

4:3

外观样式

-

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它细节：

重量

985g(Typ.)

表面处理

雾面

天马液晶模组TM150TDSG81光学详情

基础信息：

亮度(cd/m²)

350(Typ.)

对比度

900:1(Typ.)(透射)

最佳角度

6 o'clock

响应速度

15(Typ.)(Tr+Td)ms

可视角度

80/80/80/80(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.307;Wy:0.313

颜色数量

262K/16.7M(6-bit/6-bt+Hi-FRC)

色温

7006K

白场变动

1.25/1.33 (Typ./Max. (9 points)

1931色域：

NTSC比值

61%

sRGB覆盖率

80%

Adobe RGB覆盖率

62%

DCI-P3覆盖率

64%

Rec.2020覆盖率

46%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

天马液晶模组TM150TDSG81电子详情

刷新频率：

60Hz

翻转扫描：

No

天马液晶模组TM150TDSG81信号详情

信号电气：

输入电流

650/750mA(Typ./Max.)

输入电压

3.3V(Typ.)

功率消耗

-

信号接口

eDP(1 Lane),eDP1.2

接口特征：

位置

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

I-PEX

20455-030E-02

0.5 mm

30 pins

1 pcs

EDP-30P1L-030A

天马液晶模组TM150TDSG81发光详情

光源特征：

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

Replaceable

灯管形状

灯管寿命

30K(Min)小时

接口特征：

位置

-

类型

包含在屏信号接口中

灯管驱动：

含LED驱动器

驱动电气：

输入电压

10.8/12.0/12.6V(Min./Typ./Max.

输入电流

750/850mA(Typ./Max.)

天马液晶模组TM150TDSG81包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

16

2

450×400×315

18.40

0.0567
