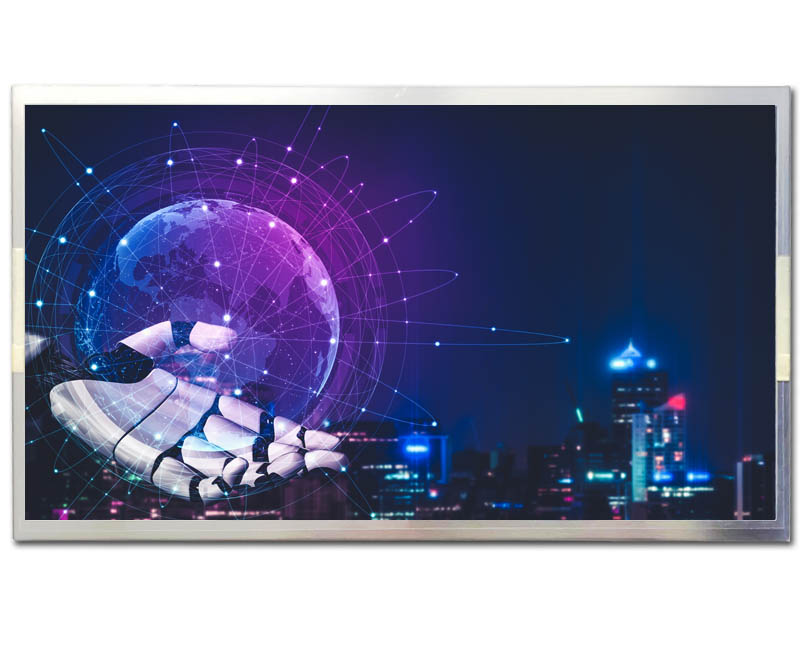

面板品牌

天马(TIANMA)

面板型号

P1330FHF1MA00

面板尺寸

13.3英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,166PPI

像素布局

RGB垂直条状

显示区域

293.76(W)×165.24(H)mm

外观尺寸

308(W)×186(H)×10(D)mm

开口尺寸

297.16(W)×168.64(H)mm

表面处理

Hard coating

面板亮度

1000   cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

88/88/88/88(Typ.)(CR≥10)

工作模式

SFT,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ.)(Tr+Td)

显示颜色

16.7M,72%NTSC

光源类型

WLED,50K小时，不含驱动

工作频率

触摸屏

无触摸

面板重量

561g(Typ.)

面板应用

信号接口

LVDS(2ch,8-bit),40 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作： -20～70℃;存储： -30～80℃

天马液晶模组P1330FHF1MA00结构详情

像素特征：

分辨率

1920(RGB)×1080,FHD

像素配置

RGB垂直条状

点间距(W×H)

0.051×0.153 mm

像素间距(W×H)

0.153×0.153 mm [166PPI]

物理尺寸：

显示尺寸

293.76(W)×165.24(H)mm

外观尺寸

308(W)×186(H)mm

可视尺寸

297.16(W)×168.64(H)mm

外观厚度

7.23/10.0(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观样式

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它细节：

重量

561g(Typ.)

表面处理

Hard coating

天马液晶模组P1330FHF1MA00光学详情

基础信息：

亮度(cd/m²)

1000(Typ.)

对比度

1000:1(Typ.)(运射)

最佳角度

全视角

响应速度

25(Typ.)(Tr+Td)ms

可视角度

88/88/88/88(Typ.)(CR≥10)

光学模式

SFT,常黑显示，透射式

色彩性能：

色度

Wx:0.306;Wy:0.325

颜色数量

16.7M(8-bit)

色温

6915K

白场变动

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

75%

sRGB覆盖率

95%

Adobe RGB覆盖率

76%

DCI-P3覆盖率

78%

Rec.2020覆盖率

56%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

阳光下可视性

是

透射率

天马液晶模组P1330FHF1MA00电子详情

翻转扫描：

No

天马液晶模组P1330FHF1MA00信号详情

信号电气：

输入电流

输入电压

3.3V(Typ.)

功率消耗

2.2W (Typ.)

信号接口

LVDS(2 ch,8-bit)

接口特征：

位置

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

广濑电机

DF81-40S-0.4H(51)

0.4 mm

40 pins

1 pcs

天马液晶模组P1330FHF1MA00发光详情

灯管特征：

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

灯管形状

灯管寿命

50K (Typ.)小时

灯管电气：

输入电压

20.3V(Typ.)

输入电流

640mA(Typ.)

功率消耗

1.30W(Typ.)

接口特征：

位置

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

广濑电机

FH34SRJ-10S-0.5SH(50)

0.5mm

10 pins

1 pcs

BLE-10PINS-AAAANNCCCC

灯管驱动：

无

天马液晶模组P1330FHF1MA00包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

10

1

360×335×253

7.38

0.0305
