面板品牌

天马(TIANMA)

面板型号

P1210XGF1MA01

面板尺寸

12.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,105PPI

像素布局

RGB垂直条状

显示区域

245.76(W)×184.32(H)mm

外观尺寸

260.5(W)×203(H)×10(D)mm

可视尺寸

249(W)×187.5(H)mm

表面处理

雾面

亮度(cd/m²)

800  (Typ.)

对比度

1000:1(Typ.)[透射]

最佳角度

全视角

光学模式

SFT,常黑显示，透射式(

可视角度

88/88/88/88 (Typ.)(CR≥10)

响应速度

25(Typ.)(Tr+Td)ms

颜色数量

262K/16.7M,72%NTSC

背光类型

8S4P WLED,70K小时，含LED驱动器

屏幕重量

550g

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6/8-bit),端子，20 pins

供应电压

3.3V(Typ.)

最大额定

存储温度： -40～90℃工作温度： -30～80℃ ;抗振能力：2.0G(19.6 m/s²)

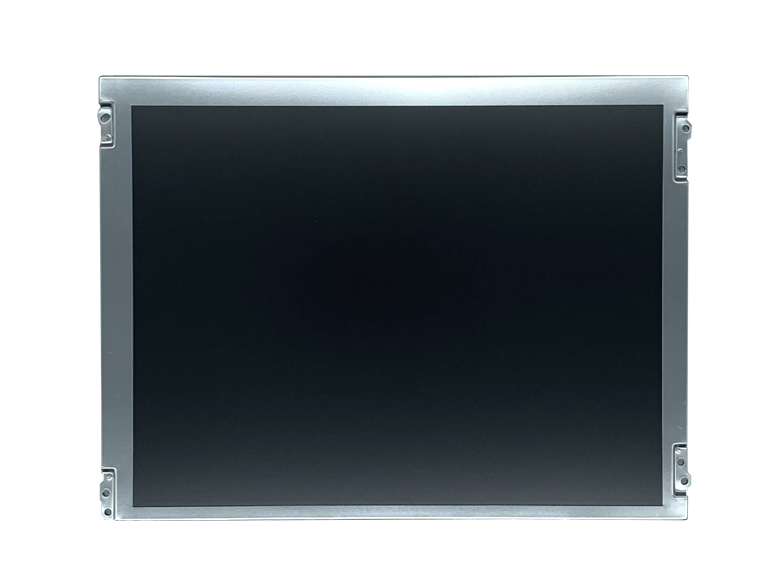

天马液晶模组P1210XGF1MA01结构详情

像素特征：

像素数量

1024(RGB)×768,XGA

点间距

0.080×0.240 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.240×0.240 mm(H×V)[105PPI]

结构尺寸：

显示区域

245.76×184.32 mm(H×V)

可视区域

249×187.5 mm(H×V)

外观尺寸

260.5×203 mm(H×V)

外观厚度

8.8/10.0(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观样式

-

安装孔位：

Side mounting holes(5-M2)on left,right bezel

其它特征：

重量

550g

表面处理

雾面

天马液晶模组P1210XGF1MA01光学详情

基本信息：

面板亮度

800  cd/m²(Typ.)

对比度

1000:1(Typ.)(运射)

可视角度

88/88/88/88(Typ.)(CR≥10)

光学模式

SFT,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.305;Wy:0.339

显示颜色

262K/16.7M(6-bit/8-bit)

色温

6818K

亮度变动

1.25/1.33 (Typ./Max.)(9 points)

1931色域：

NTSC比值

74%

sRGB覆盖率

97%

Adobe RGB覆盖率

77%

DCI-P3覆盖率

77%

Rec.2020覆盖率

55%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视

是

透射系数

天马液晶模组P1210XGF1MA01电子详情

工作频率：

60Hz

翻转扫描：

翻转(180°)

功率消耗：

6.26W (Typ.)

天马液晶模组P1210XGF1MA01背光详情

背光特征：

灯管类型

WLED

数量

8S4P

灯管寿命

70K (Typ.)小时

是否可换

-

灯管形状

4串

位置

侧入式光源

接口特征：

类型

端子

位置

灯管驱动

含LED驱动器

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

日压端子

SM10B-SHLS-TF

1.0 mm

10 pins

1 pcs

驱动电气：

电压输入

12.0±0.8V

电流输入

480/650mA (Typ./Max.)

功耗

5.76/7.8W(Typ./Max.)

天马液晶模组P1210XGF1MA01信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

1500/300mA(Typ./Max.)

功耗

495/990mW(Typ./Max.)

接口特征：

类型

端子

位置

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

航空电子

FI-SEB20P-HFE

1.25 mm

20 pins

1 pcs

LVDS-20P1C8B-010H

天马液晶模组P1210XGF1MA01包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)          备注

纸箱

10

1

433×395×310

6.92

0.0530
