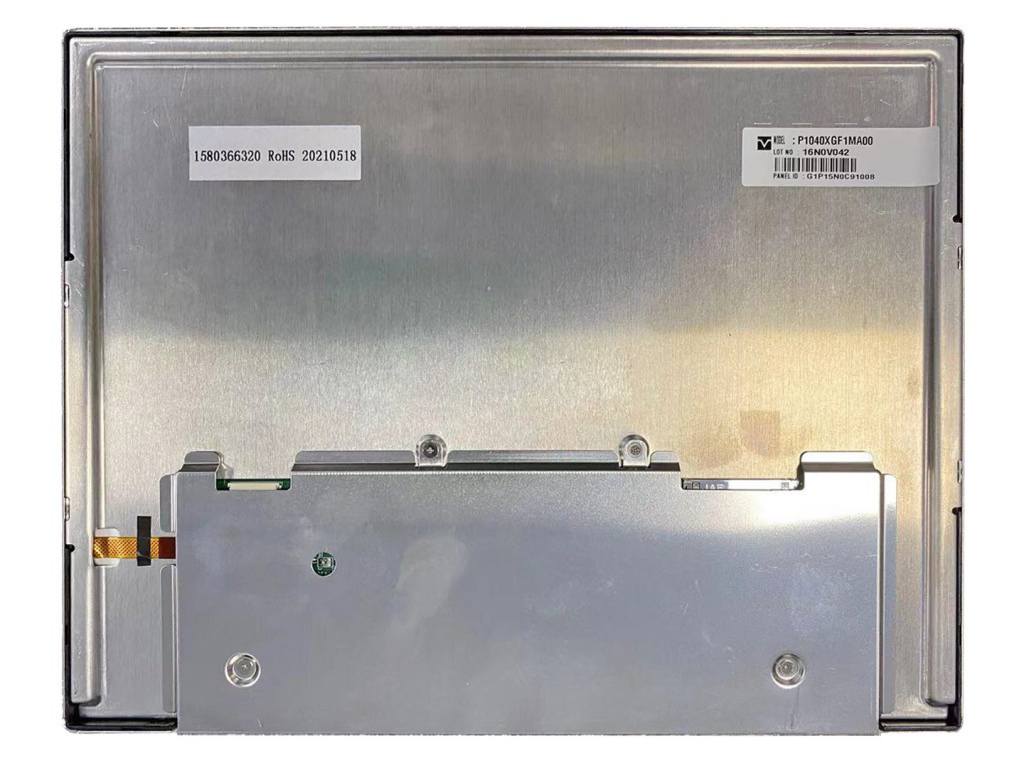

面板品牌

天马(TIANMA)

面板型号

P1040XGF1MA00

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,123PPI

像素布局

RGB垂直条状

显示区域

210.432(W)×157.824(H)mm

外观尺寸

230(W)×180.2(H)×9.8(D)mm

可视尺寸

213.432(H)×160.82(V)mm

表面处理

雾面

显示亮度

1300  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

视角方向

全视角

响应时间

35(Typ.)(T+Td)ms

可视角度

88/88/88/88(Typ.)(CR≥10)

操作模式

SFT,常黑显示，透射式

支持颜色

262K/16.7M,50%NTSC

光源类型

WLED [6S4P],100K小时，无驱动

重量

430g(Typ.)

适用于

帧频率

60Hz

触摸面板

无触摸

接口类型

20 pins LVDS(1 ch,6/8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度：-30～80℃;存储温度：-40～85C;抗振性能：6.8G(6.64 m/s2)

天马液晶模组P1040XGF1MA00结构特征

面板尺寸：

10.4英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

1024(RGB)×768,XGA

RGB垂直条状

0.2055×0.2055  [123PPI]

0.0685×0.2055

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

210.432(H)×157.824(V)

213.432(H)×160.82(V)

230(H)×180.2(V)

9.5±0.3 mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

4:3(H:V)

-

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它详情：

重量

表面防护

表面处理

430g(Typ.)

雾面

天马液晶模组P1040XGF1MA00光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

1300   cd/m²(Typ.)

88/88/88/88(Typ.)(CR≥10)

35(Typ.)(Tr+Td)

视角方向

工作模式

对比度

全视角

SFT,常黑显示，透射式

1000:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6485K

262K/16.7M(6-bit/8-bit)

X:0.313;Y:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

56%

76%

58%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

58%

42%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25/1.33(Typ./Max. (9 points)

显示性能：

3D技术

阳光下可视性

反射率

是

天马液晶模组P1040XGF1MA00电子特征

翻转扫描：

翻转(180°)

工作频率：

60Hz

驱动IC:

已邦定RM51150*1+RM76870*2

天马液晶模组P1040XGF1MA00背光特征

灯管特征：

类型

位置

数 量

形状

寿命(小时)

背光可换性

WLED

侧入式光源

6S4P

4串

100K(Typ.)

WLED电气：

电压供应

电流供应

功率消耗

18.6/20.4V(Typ./Max.)

120mA  (Typ.)

8.93W(Typ.)

接口特征：

位置

背光驱动

类型

无

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

日压端子

SM10B-SHLS-TF(LF)(SN)

1.0 mm

10 pins

1 pcs

BLE-10PINS-NNCAACCAAC

天马液晶模组P1040XGF1MA00信号特征

驱动电气：

电压供应

电流供应

功率消耗

3.3V(Typ.)

300/450/675mA(Min./Typ./Max.)

1.485W  (Typ.)

接口特征：

位置

信号系统

类型

-

LVDS(1 ch,6/8-bit)

端子

端子详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

航空电子

FI-SEB20P-HFE

1.25 mm

20 pins

1 pcs

LVDS-20P1C8B-010H

天马液晶模组P1040XGF1MA00包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

内箱

6

1

520×345×74

N/A

0.0133
