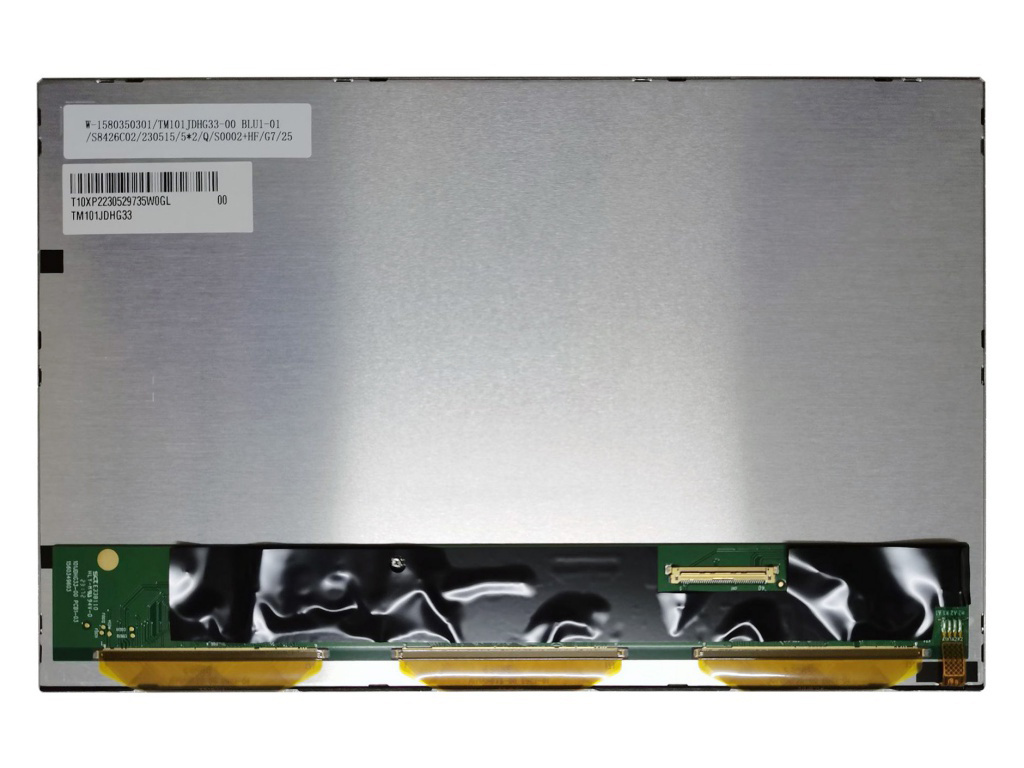

面板品牌

天马(TIANMA)

面板型号

TM101JDHG33-00

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,149PPI

像素布局

RGB垂直条状

显示区域

216.96(W)×135.6(H)mm

外观尺寸

229.8(W)×149(H)×9.6(D)mm

可视区域

219.96(W)×138.6(H)mm

表面处理

Hard coating

面板亮度

900  cd/m²(Typ.)

对比度

700:1(Typ.)(TM)

可视角度

85/85/85/85(Typ. (CR≥10)

工作模式

SFT,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ.)(Tr+Td)ms

显示颜色

262K/16.7M,50%NTSC

光源类型

WLED,40K小时，含LED驱动器

工作频率

60Hz

角触摸屏

无触摸

面板重量

280g(Typ.)

面板应用

信号接口

LVDS(1 ch,6/8-bit),40 pins,端子

驱屏电压

3.3V(Typ.)

工作环境    工作： -30～80℃;存储： -40～80℃

天马液晶模组TM101JDHG33-00结构详情

像素特征：

像素数量

1280(RGB)×800,WXGA

点间距

0.0565×0.1695 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.1695×0.1695 mm(H×V)[149PPI]

结构尺寸：

显示区域

216.96×135.6mm(H×V)

可视区域

219.96×138.6mm(H×V)

外观尺寸

229.8×149 mm(H×V)

外观厚度

6.2/9.6(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:10(H:V)

外观样式

安装孔位：

Without

其它特征：

重量

280g(Typ.)

表面处理

Hard coating

天马液晶模组TM101JDHG33-00光学详情

基本信息：

面板亮度

900  cd/m²(Typ.)

对比度

700:1(Typ.)(透射)

可视角度

85/85/85/85(Typ.)(CR≥10)

光学模式

SFT,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ.)(T+Td)ms

色彩性能：

白色色度

Wx:0.304;Wy:0.330

显示颜色

262K/16.7M(6-bit/8-bit)

色温

6971K

亮度变动

1.25/1.33 (Typ./Max.)(9 points)

1931色域：

NTSC比值

55%

sRGB覆盖率

76%

Adobe RGB覆盖率

58%

DCI-P3覆盖率

57%

Rec.2020覆盖率

41%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视

是

透射系数

天马液晶模组TM101JDHG33-00电子详情

工作频率：

60Hz

翻转扫描：

No

驱动IC:

COG已邦定ST5084*1+ST5821*3

天马液晶模组TM101JDHG33-00背光详情

灯管类型

WLED

灯管形状

-

灯管寿命

40K(Typ.)小时

背光特征：
           是否可换

-

数量

-

位置

侧入式光源

类型

包含在屏信号接口中

位置

-

接口特征：
           灯管驱动

含LED驱动器

电压输入

18±4V

电流输入

600±30mA

驱动电气：
           功耗

7.2W(Typ.)

天马液晶模组TM101JDHG33-00信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V  (Typ.)

电流输入

270mA(Typ.)

功耗

891mW(Typ.)

接口特征：

类型

端子

位置

背面

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

航空电子

HD1S040HA1

0.5mm

40 pins

1 pcs

天马液晶模组TM101JDHG33-00包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

内箱

6

1

520×345×74

N/A

0.0133
