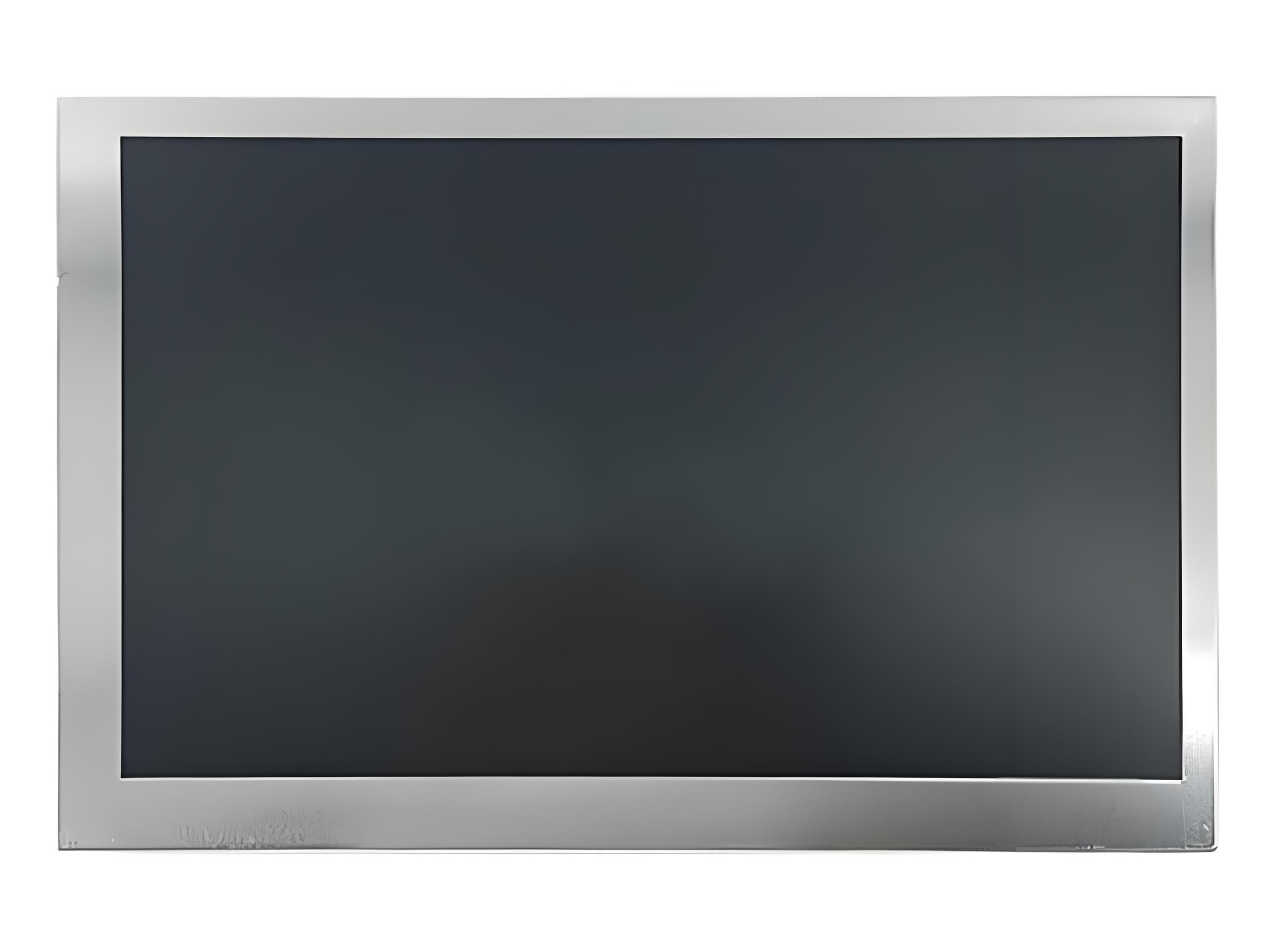

面板品牌

奇美(Chimei Innolux)

面板型号

AT090TN12 V.3   1兼容型号

面板尺寸

9.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,104PPI

像素布局

RGB垂直条状

显示区域

198(W)×111.696(H)mm

外观尺寸

2111(W)×126.5(H)×6.1(D)mm

可视尺寸

201.0(W)×114.7(H)mm

表面处理

雾面

亮度(cd/m²)

300(Typ.)

对比度

500:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

70/70/50/70(Typ.)(CR≥10)

响应速度

10/15(Typ.)(Tr/Td)ms

颜色数量

262K/16.2M,50%NTSC

背光类型

3S11PWLED,20K小时，无驱动

屏幕重量

253g(Typ.)

适用于

刷新频率

55Hz

触摸功能

无触摸

信号系统

TTL(1ch,6/8-bit),FPC,50 pins

供应电压

3.3/10.8/17.0/-5.0V(Typ.)(DVDD/AVDD/VGH/VGL)

最大额定

存储温度： -30～80℃工作温度： -20～70℃

奇美液晶模组AT090TN12V . 3结构特征

对角尺寸：

9.0"

像素特征：

像素数量

像素排列

点间距(H×V)

像素间距(H×V)

800(RGB)×480,WVGA

RGB垂直条状

0.0825×0.2327 mm

0.2475×0.2327 mm [104PPI]

结构尺寸：

显示区域(H×V)

开口区域(H×V)

外观尺寸(H×V)

外观厚度

198×111.696 mm

201.0×114.7 mm

211.1×126.5mm

5.9±0.3 mm

外观特征：

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

16:9

风景模式

其它参数：

重量

表面防护

表面处理

253g(Typ.)

雾面

奇美液晶模组AT090TN12 V . 3光学特征

基本信息：

显示亮度

显示模式

对比度

300  cd/m²(Typ.)

TN,常白显示，透射式

500:1(Typ.)(透射)

推荐视角

可视角度

响应时间

6 o'clock

70/70/50/70(Typ.)(CR≥10)

10/15(Typ.)(Tr/Td)(ms)

色彩性能：

色温

支持颜色

白色坐标

6638K

262K/16.2M(6-bit/6-bit+Dithering)

Wx:0.310;Wy:0.330

亮度均匀性：

1.33/1.43(Typ./Max.)(9 points)

奇美液晶模组AT090TN12V.3电子特征

帧频率：

55Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

2.35W(Typ.)

驱动IC:

已邦定EK79713BCGB,EK73202ACGB

时序控制(T-CON):

Embedded T-CON

奇美液晶模组AT090TN12 V . 3光源特征

光源特征：

光源类型        位置

寿命(小时)

数 量

形状

是否可换

WLED            侧入式光源

20K(Min)

3S11P

阵列

-

WLED电气：

输入电压

输入电流

功率消耗

9.9±0.6V

220±22mA

2.05W(Typ.)

接口特征：

WLED驱动状态

物理类型

接口位置

无

包含在屏信号接口中

奇美液晶模组AT090TN12 V.3信号特征

信号电气：

输入电压

输入电流

功率消耗

3.3/10.8/17.0/-5.0V(Typ. (DVDD/AVDD/VGH/VGL)

15/22/0.3/-0.3mA(Typ.)(IDVDD/IAVDD/IGH/IGL)

300mW(Typ.)

信号逻辑电压：

O≤VIL≤0.3DVDD;0.7DVDD≤VIH≤DVDD

接口特征：

信号类型

物理类型

接口位置

TTL(1 ch,6/8-bit)

FPC

-

接口详情：

品牌

型号

数量

脚即数

脚间距

脚定义

1 pcs

50 pins

0.5 mm

DRGB-50P1C8B-115A

奇美液晶模组AT090TN12 V . 3包装特征

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

26

1

530×367×260

N/A

0.0506
