面板品牌

群创(Inno lux)

面板型号

EJ080NA-05B

面板尺寸

8.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,125PPI

像素布局

RGB垂直条状

显示区域

162(W)×121.5(H)mm

外观尺寸

183(W)×141(H)×5.9(D)mm

可视尺寸

164.8(W)×124.3(H)

表面处理

雾面

面板亮度

300  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

可视角度

70/70/50/70(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

25(Typ.)(Tr+Td)ms

显示颜色

262K/16.7M,50%NTSC

灯管类型

359P WLED,20K小时，无驱动

工作频率

60Hz

触摸屏

无触摸

重量

234g(Typ.)

面板应用

信号接口

Parallel RGB(1ch,6/8-bit),50 pins,FPC

驱屏电压

3.3/10.4/16.0/-7.0V(Typ.)(VCC/AVDD/VGH/VGL)

工作环境

工作温度： -20～70℃;存储温度： -30～80℃

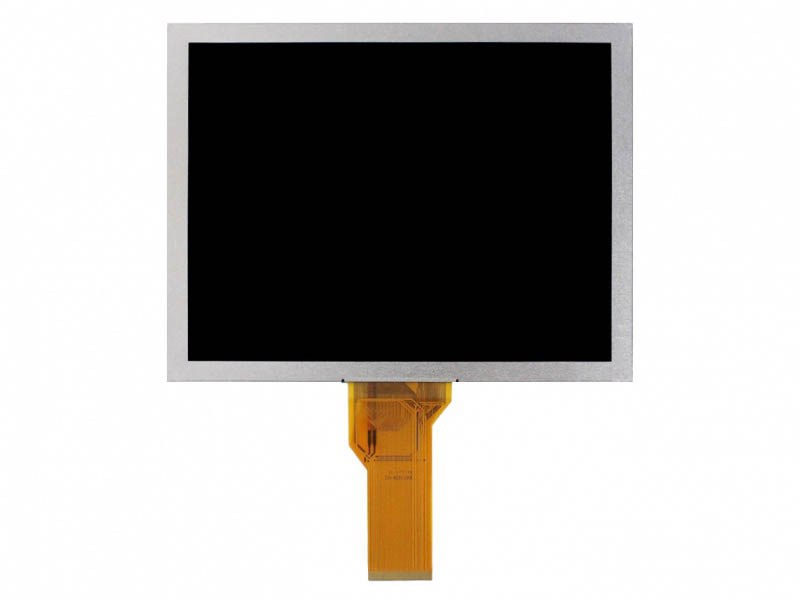

群创液晶模组EJ080NA - 05B结构详情

像素特征：

解析度

800(RGB)×600,SVGA

点间距(mm)

0.0675×0.2025(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.2025×0.2025(H×V[125PPI]

结构尺寸：

显示区域(mm)

162(H)×121.5(V)

开口区域(mm)

164.8(H)×124.3(V)

外观尺寸(mm)

183(H)×141(V)

外观厚度(mm)

5.6±0.3

外观特征：

物理形状

平面矩形

外观样式

宽高比

4:3(H:V)

风景肖像

风景模式

安装方式：

Without

其它参数：

重量

234g(Typ.)

表面处理

雾面

群创液晶模组EJ080NA - 05B光学详情

基础信息：

显示亮度

300  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

可视角度

70/70/50/70  (Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

推荐视角

6 o'clock

响应时间(ms)

25(Typ.)(Tr+Td)

色彩性能：

白色坐标

Wx:0.310;Wy:0.330

支持颜色

262K/16.7M(6-bit/6-bit+Dithering)

色温

6638K

亮度均匀性

1.33/143(Typ./Max.)(9 points)

群创液晶模组EJ080NA-05B电子详情

帧频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

2.03W(Typ.)

驱动IC:

已邦定EK79713BCGB+EK73215BCGA

时序控制(T-CON):

Embedded T-CON

群创液晶模组EJ080NA-05B信号详情

信号电气：

电压供应

3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)

电流供应

5.5/32.0/0.2/0.2mA(Typ. (ICC/IAVDD/IGH/IGL)

功率消耗

0.356W(Typ.)

信号类型：

Parallel RGB(1ch,6/8-bit)

逻辑电压

0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

接口特征：

位置

类型

FPC

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

0.5mm

50 pins

1 pcs

DRGB-50P1C8B-115A

群创液晶模组EJ080NA-05B光源详情

光源特征：

光源类型

WLED

数量

359P

光源寿命

20K(Min)小时

是否可换

-

形状

阵列

光源位置

侧入式光源

灯管电气：

电压供应

8.4/9.3/10.5V(Min./Typ./Max.)

电流供应

180±18mA

功率消耗

1.782W(Typ.)

接口特征：

位置

-

类型

包含在屏信号接口中

光源驱动：

无

群创液晶模组EJ080NA-05B包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)           备注

纸箱

30

1

530×367×260

9.97

0.0506
