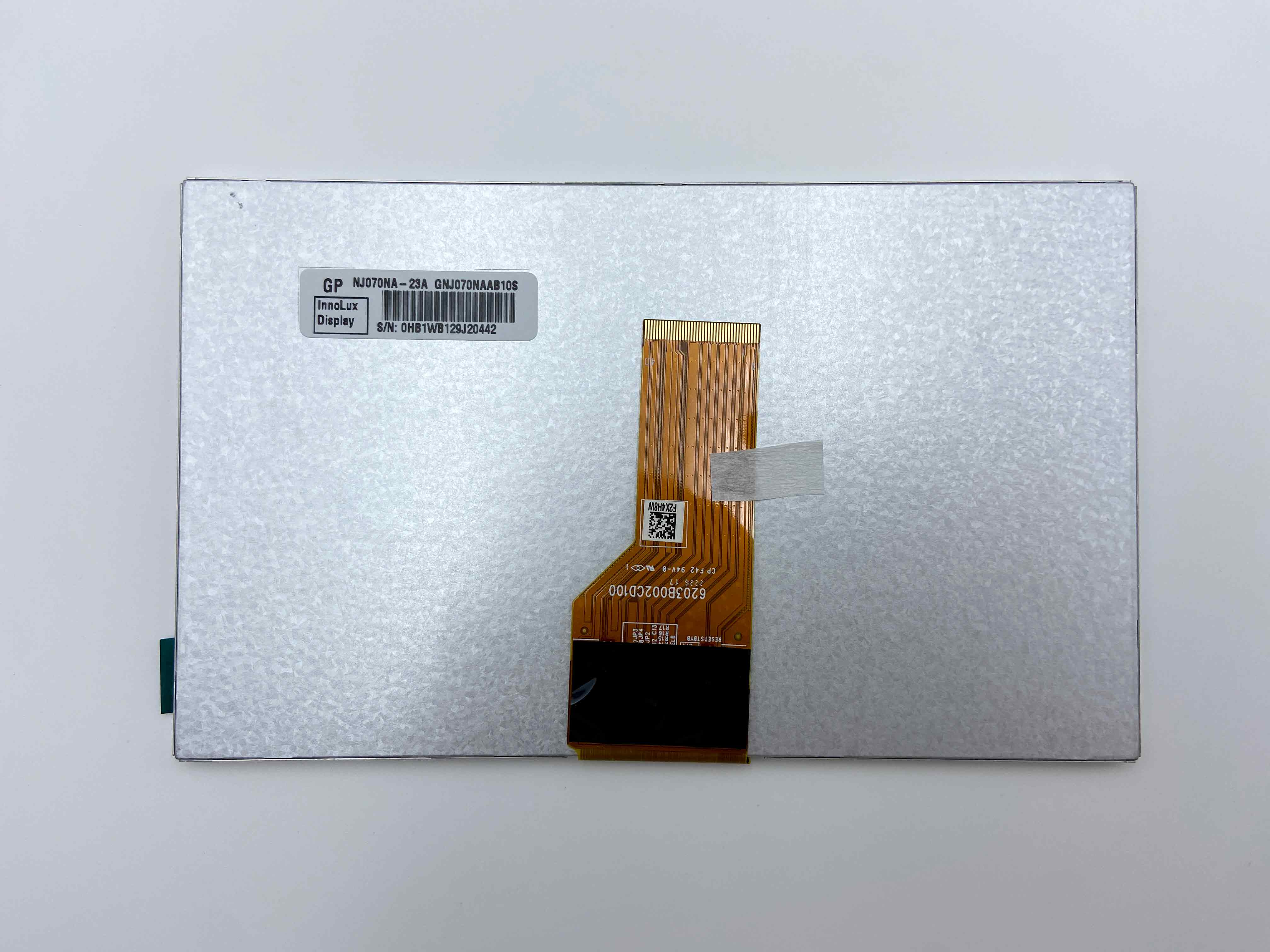

面板品牌

群创(Inno lux)

面板型号

NJ070NA-23A

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×600,WSVGA,170PPI

像素布局

RGB垂直条状

显示区域

154.214(W)×85.92(H)mm

外观尺寸

164.9(W)×100(H)×5.1(D)mm

可视尺寸

157.21(W)×89.49(H)mm

表面处理

Hard coating

亮度(cd/m²)

500(Typ.)

对比度

800:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

80/80/60/70(Typ.)(CR≥10)

响应速度

10/15(Typ.)(Tr/Td)ms

颜色数量

262K/16.7M

背光类型

WLED,20K小时，无驱动

屏幕重量

1350g(Typ.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1ch,6/8-bit),FPC,40 pins

供应电压

3.3/12/15/-10V(Typ.)(DVDD/AVDD/VGH/VGL)

最大额定

存储温度： -30～80℃工作温度： -20～70℃

群创液晶模组NJ070NA - 23A结构详情

像素特征：

分辨率

1024(RGB)×600,WSVGA

像素配置

RGB垂直条状

点间距(W×H)

0.0502×0.1432 mm

像素间距(W×H)

0.1506×0.1432 mm [170PPI]

物理尺寸：

显示尺寸

154.214(W)×85.92(H)mm

外观尺寸

164.9(W)×100(H)mm

可视尺寸

157.21(W)×89.49(H)mm

外观厚度

4.8±0.3 mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观样式

安装方式：

Without

其它细节：

重量

1350g(Typ.)

表面处理

Hard coating

群创液晶模组NJ070NA - 23A光学详情

基础信息：

亮度(cd/m²)

500(Typ.)

对比度

800:1(Typ.)(透射)

最佳角度

6 o'clock

响应速度

10/15(Typ.)(Tr/Td)ms

可视角度

80/80/60/70  (Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.310;Wy:0.330

颜色数量

262K/16.7M(6-bit/8-bit)

色温

6638K

白场变动

1.33/143(Typ./Max.)(9 points)

群创液晶模组NJ070NA-23A电子详情

刷新频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

3.02W(Typ.)

驱动IC:

COG已邦定EK79001AX+EK73215BCGA

群创液晶模组NJ070NA-23A信号详情

信号电气：

输入电流

35/20/0.4/0.8mA(Typ.)(DIDD/AIDD/IGH/IGL)

输入电压        3.3/12/15/-10V(Typ.)(DVDD/AVDD/VGH/VGL)

功率消耗

0.4W (Typ.)

信号接口

LVDS(1 ch,6/8-bit)

接口特征：

位置

-

类型

FPC

接口详情：

品牌

型号

脚距

脚即数

数量

脚定义

0.5 mm

40 pins

1 pcs

群创液晶模组NJ070NA-23A发光详情

光源特征：

灯管类型

WLED

数量

位置

侧入式光源

可换性

灯管形状

-

灯管寿命

20K(Min)小时

灯管电气：

输入电压

8.4/9.9/10.2V(Typ./Max.)

输入电流

265mA(Typ.)

功率消耗

2.62W(Typ.)

接口特征：

位置

-

类型

包含在屏信号接口中

灯管驱动：

无

群创液晶模组NJ070NA-23A包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

50

1

535×370×265

N/A

0.0525
