面板品牌

群创(Inno lux)

面板型号

AT070TN94

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,134PPI

像素布局

RGB垂直条状

显示区域

154.08(W)×85.92(H)mm

外观尺寸

164.9(W)×100(H)×6(D)mm

可视区域

156.7(W)×89.1(H)mm

表面处理

雾面

面板亮度

400  cd/m²(Typ.)

对比度

500:1(Typ.)(TM)

可视角度

70/70/50/70(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

25(Typ.)(Tr+Td)ms

显示颜色

262K/16.7M,50%NTSC

光源类型

359P WLED,20K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

154g(Typ.)

面板应用

信号接口

Parallel RGB(1 ch,6/8-bit),50 pins,FPC

驱屏电压

3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGHVGL)

工作环境

工作： -30～85℃;存储： -30～85℃

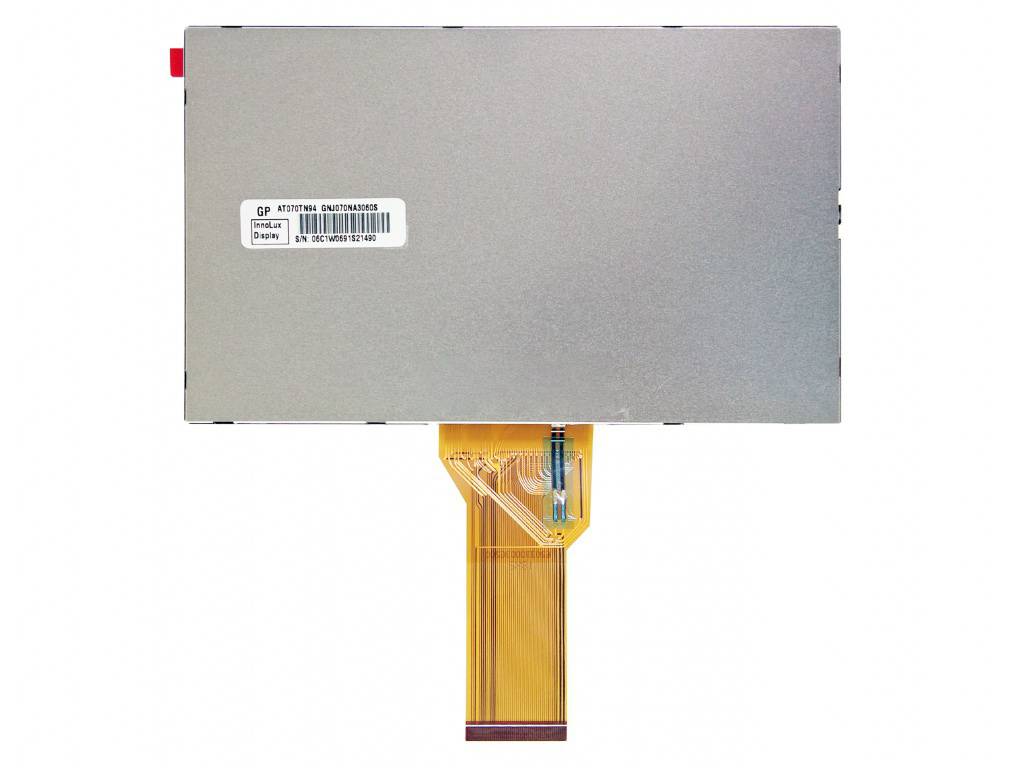

群创液晶模组AT070TN94结构详情

像素特征：

像素数量

800(RGB)×480,WVGA

点间距

0.0642×0.1790 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.1926×0.1790 mm(H×V)[134PPI]

结构尺寸：

显示区域

154.08×85.92 mm(H×V)

可视区域

156.7×89.1mm(HxV)

外观尺寸

164.9×100 mm(HxV)

外观厚度

5.7±0.3 mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9(H:V)

外观样式

-

安装孔位：

Without

其它特征：

重量

154g(Typ.)

表面处理

雾面

群创液晶模组AT070TN94光学详情

基本信息：

面板亮度

400  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

70/70/50/70  (Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

6 o'cock

反应时间

25(Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.310;Wy:0.330

显示颜色

262K/16.7M(6-bit/6-bit+Dithering)

色温

6638K

亮度变动

1.33/143(Typ./Max.)(9 points)

群创液晶模组AT070TN94电子详情

工作频率：

60Hz(

翻转扫描：

翻转(水平/垂直)

功率消耗：

1.90W(Typ.)

驱动IC:

COG EK79713,EK73202

时序控制(T-CON):

Embedded T-CON

群创液晶模组AT070TN94背光详情

背光特征：

灯管类型

WLED

数量

3S9P

灯管寿命

20K(Min.)小时

是否可换

灯管形状

阵列

位置

侧入式光源

灯管电气：

电压输入

9.3±0.9V

电流输入

170/180/200mA(Min./Typ./Max.)

功耗

1.674W(Typ.)

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

无

群创液晶模组AT070TN94信号详情

信号系统：

Parallel RGB(1 ch,6/8-bit)

信号逻辑电压

O≤VIL≤0.3DVDD;0.7DVDD≤VIH≤DVDD

信号电气：

电压输入

3.3/10.4/16.0/-7.0V  (Typ.)(DVDD/AVDD/VGHVGL)

电流输入

4.0/20.0/0.2/0.2mA  (Typ. (IDVDD/IAVDD/IGH/IGL)

功耗

226mW(Typ.)

接口特征：

类型

FPC

位置

FPC详情：

品牌

型号

脚间距

脚即数

数量

接口定义

0.5mm

50 pins

1 pcs

DRGB-50P1C8B-115A

群创液晶模组AT070TN94包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

50

1

530×362×250

10.65

0.0480

20151208
