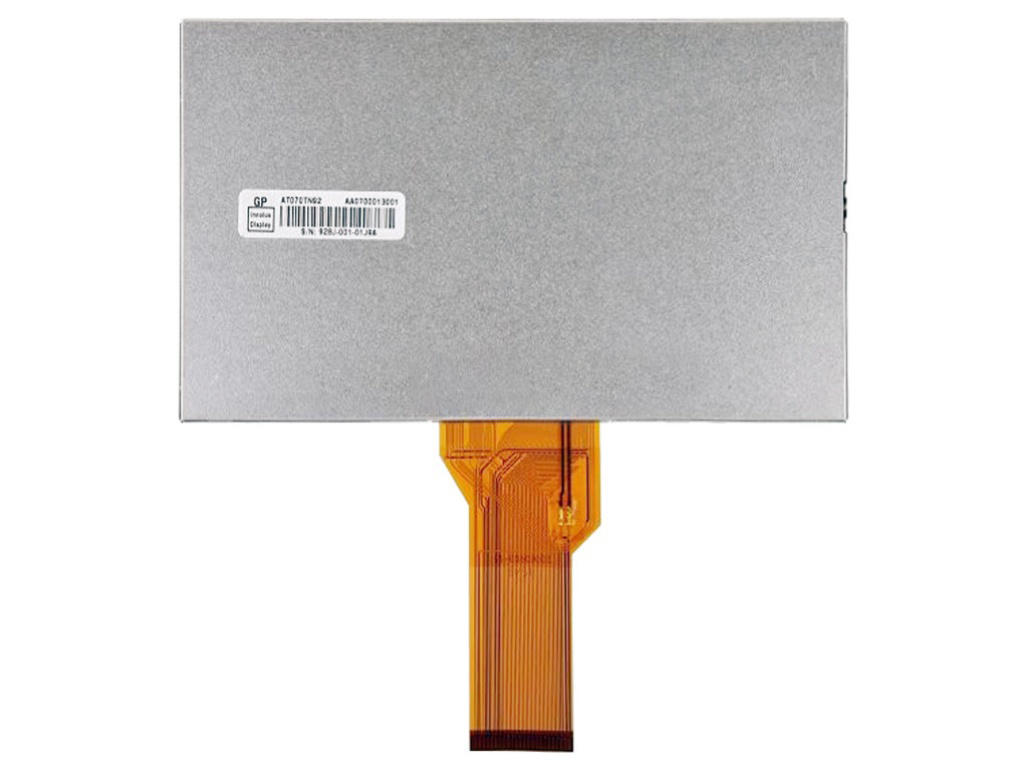

面板品牌 ：群创(Inno lux)面板型号：AT070TN92 面板尺寸 ：7.0英寸 分辨率 ：800(RGB)×480,WVGA,134PPI 显示区域 ：154.08(W)×85.92(H)mm 外观尺寸 ：164.9(W)×100(H)×6(D)mm 对比度 ：800:1(Typ.)(透射) 可视角度 ：70/70/50/70(Typ.)(CR≥10) 信号接口 ：50 pins Parallel RGB(1 ch,6/8-bit),FPC 工作温度：-20 ~ 70°C 生产状态：量产中
|
面板品牌 |
群创(Inno lux) |
面板型号 |
AT070TN92 |
|
面板尺寸 |
7.0英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×480,WVGA,134PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
154.08(W)×85.92(H)mm |
外观尺寸 |
164.9(W)×100(H)×6(D)mm |
|
开口区域 |
156.7(W)×89.1(H)mm |
表面处理 |
雾面 |
|
显示亮度 |
250 cd/m²(Typ.) |
对比度 |
800:1(Typ.)(透射) |
|
推荐视角 |
6 o'clock |
响应时间 |
10/15(Typ.)(Tr/Td)ms |
|
可视角度 |
70/70/50/70(Typ.)(CR≥10) |
显示模式 |
TN,常白显示，透射式 |
|
支持颜色 |
262K/16.7M,50%NTSC |
光源类型 |
WLED [3S9P],20K小时，无驱动 |
|
重量 |
150g(Typ.) |
应用产品 |
|
|
帧频率 |
60Hz |
触摸技术 |
无触摸 |
|
接口类型 |
50 pins Parallel RGB(1 ch,6/8-bit),FPC |
||
|
电压供应 |
3.3/10.4/16.0/-7.0V(Typ. (DVDD/AVDD/VGH/VGL) |
||
|
应用环境 |
工作温度： -20～70℃;存储温度： -30～80℃ |
||
|
群创液晶模组AT070TN92结构特征 |
||||
|
对角尺寸： |
7.0" |
|||
|
像素特征： |
像素数量 |
像素排列 |
点间距(H×V) |
像素间距(H×V) |
|
800(RGB)×480,WVGA |
RGB垂直条状 |
0.0642×0.1790 mm |
0.1926×0.1790 mm [134PPI] |
|
|
结构尺寸： |
显示区域(H×V) |
开口区域(H×V) |
外观尺寸(H×V) |
外观厚度 |
|
154.08×85.92 mm |
156.7×89.1mm |
164.9×100 mm |
5.7±0.3 mm |
|
|
外观特征： |
物理形状 |
宽高比(H:V) |
风景肖像 |
外观样式 |
|
平面矩形 |
16:9 |
风景模式 |
- |
|
|
其它参数： |
重量 |
表面防护 |
表面处理 |
|
|
150g(Typ.) |
|
雾面 |
||
|
安装孔位： |
Without |
|||
|
群创液晶模组AT070TN92光学特征 |
|||
|
基本信息： |
显示亮度 |
显示模式 |
对比度 |
|
250 cd/m²(Typ.) |
TN,常白显示，透射式 |
800:1(Typ.)(透射) |
|
|
推荐视角 |
可视角度 |
响应时间 |
|
|
6 o'clock |
70/70/50/70(Typ.)(CR≥10) |
10/15(Typ.)(Tr/Td)(ms) |
|
|
色彩性能： |
色温 |
支持颜色 |
白色坐标 |
|
6638K |
262K/16.7M(6-bit/6-bit+Dithering) |
Wx:0.310;Wy:0.330 |
|
|
亮度均匀性： |
1.33/1.43(Typ./Max.)(9 points) |
||
|
群创液晶模组AT070TN92电子特征 |
|
|
帧频率： |
60Hz |
|
翻转扫描： |
翻转(水平/垂直) |
|
功率总耗： |
1.90W (Typ.) |
|
驱动IC: |
COG已邦定EK79713BCGB+EK73202ACGB |
|
时序控制(T-CON): |
Embedded T-CON |
|
群创液晶模组AT070TN92光源特征 |
||||||
|
光源特征： |
光源类型 |
位置 |
寿命(小时) |
数 量 |
形状 |
是否可换 |
|
WLED |
侧入式光源 |
20K(Min.) |
3S9P |
阵列 |
- |
|
|
WLED电气： |
输入电压 |
输入电流 |
功率消耗 |
|||
|
9.3±0.6V |
170/180/200mA(Min./Typ./Max.) |
1.674W (Typ.) |
||||
|
接口特征： |
WLED驱动状态 |
物理类型 |
接口位置 |
|||
|
无 |
包含在屏信号接口中 |
- |
||||
|
群创液晶模组AT070TN92信号特征 |
||||||
|
信号电气： |
输入电压 |
输入电流 |
功率消耗 |
|||
|
3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGHVGL) |
4.0/20.0/0.2/0.2mA (Typ. (DIDD/IAVDD/IGH/IGL) |
226mW (Typ.) |
||||
|
信号逻辑电压： |
O≤VIL≤0.3DVDD;0.7DVDD≤VIH≤DVDD |
|||||
|
接口特征： |
信号类型 |
物理类型 |
接口位置 |
|||
|
Parallel RGB(1ch,6/8-bit) |
FPC |
|
||||
|
接口详情： |
品牌 |
型号 |
数量 |
脚数 |
脚间距 |
脚定义 |
|
|
|
1 pcs |
50 pins |
0.5mm |
DRGB-50P1C8B-115A |
|
|
群创液晶模组AT070TN92包装特征 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
50 |
1 |
530×367×260 |
10.79 |
0.0506 |
|
