面板品牌

群创(Inno lux)

面板型号

AT070TN83 V.1

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,133PPI

像素布局

RGB垂直条状

显示区域

152.4(W)×91.44(H)mm

外观尺寸

165(W)×104(H)×5.8(D)mm

可视尺寸

155.3(W)×94.3(H)mm

表面处理

雾面

亮度(cd/m²)

400(Typ.)

对比度

1000:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

70/70/50/70(Typ.)(CR≥10)

响应速度

25(Typ.)(Tr+Td)ms

颜色数量

262K,50%NTSC

背光类型

WLED,20K小时，含LED驱动器

屏幕重量

113g(Typ.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

TTL(1 ch,6-bit),端子，40 pins

供应电压

3.3V(Typ.)

最大额定

存储温度： -30～80℃工作温度： -20～70℃

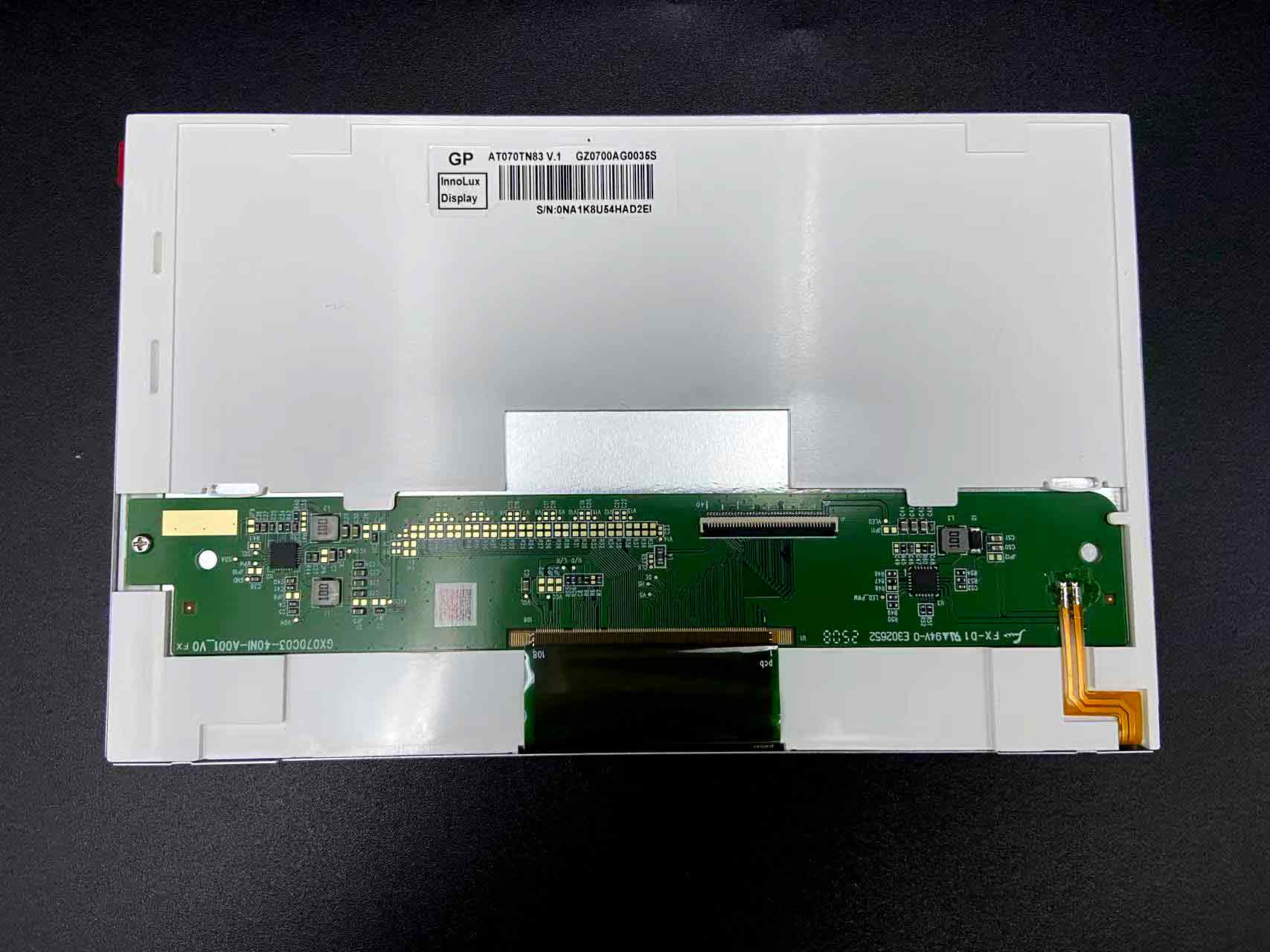

群创液晶模组AT070TN83 V . 1结构详情

像素特征：

分辨率

800(RGB)×480,WVGA

像素配置

RGB垂直条状

点间距(W×H)

0.0635×0.1905 mm

像素间距(W×H)

0.1905×0.1905 mm [133PPI]

物理尺寸：

显示尺寸

152.4(W)×91.44(H)mm

外观尺寸

165(W)×104(H)mm

可视尺寸

155.3(W)×94.3(H)mm

外观厚度

5.5±0.3 mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

15:9

外观样式

-

安装方式：

Without

其它细节：

重量

113g  (Typ.)

表面处理

雾面

群创液晶模组AT070TN83 V . 1光学详情

基础信息：

亮度(cd/m²)

400 (Typ.)

对比度

1000:1(Typ.)(透射)

最佳角度

6 o'clock

响应速度

25(Typ.)(Tr+Td)ms

可视角度

70/70/50/70  (Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.310;Wy:0.330

颜色数量

262K(6-bit)

色温

6638K

白场变动

1.33/1.43(Typ./Max.)(9 points)

群创液晶模组AT070TN83 V.1电子详情

刷新频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

2.78W(Typ.)

时序控制(T-CON) :

Embedded T-CON

群创液晶模组AT070TN83 V.1信号详情

信号电气：

输入电流

85/120mA(Typ./Max.)

输入电压

3.3V(Typ.)

功率消耗

281mW(Typ.)

信号接口

TTL(1 ch,6-bit)

逻辑电压：

O≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

接口特征：

位置

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

196534-40041-3

0.5 mm

40 pins

1 pcs

DRGB-40P1C6B-260B

群创液晶模组AT070TN83 V . 1发光详情

灯管特征：

灯管类型

WLED

数量

位置

侧入式光源

可换性

-

灯管形状

-

灯管寿命

20K(Min.)小时

接口特征：

位置

-

类型

包含在屏信号接口中

灯管驱动：

含LED驱动器

驱动电气：

输入电压

5.0V(Typ.)

输入电流

500/550mA(Typ./Max.)

功率消耗

2.50W (Typ.)

群创液晶模组AT070TN83 V.1包装详情

包装类型

片/包装

箱数?

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

50

1

530×367×260

N/A

0.0506

20081120
