面板品牌

群创(Inno lux)

面板型号

AT070TN83

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,133PPI

像素布局

RGB垂直条状

显示区域

152.4(W)×91.44(H)mm

外观尺寸

165(W)×104(H)×5.8(D)mm

可视区域

155.3(W)×94.3(H)mm

表面处理

雾面

显示亮度

300  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

10/15(Typ.)(Tr/Td)ms

可视角度

70/70/50/70(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K

光源类型

WLED [3S9P],20K小时，无驱动

重量

130g(Typ.)

应用产品

帧频率

触摸技术

无触摸

接口类型

40 pins TTL(1 ch,6-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -20～70℃;存储温度： -30～80℃

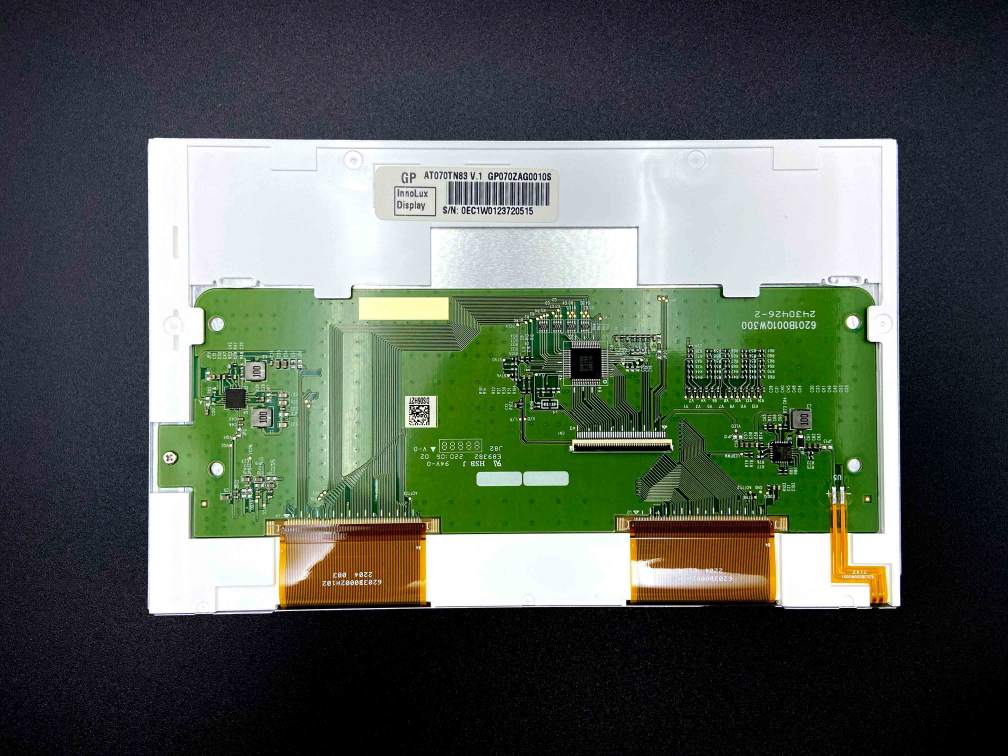

群创液晶模组AT070TN83结构详情

像素特征：

解析度

800(RGB)×480,WVGA

点间距(mm)

0.0635×0.1905(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.1905×0.1905(H×V[133PPI]

结构尺寸：

显示区域(mm)

152.4(H)×91.44(V)

开口区域(mm)

155.3(H)×94.3(V)

外观尺寸(mm)

165(H)×104(V)

外观厚度(mm)

5.5±0.3

外观特征：

物理形状

平面矩形

外观样式

宽高比

15:9(H:V)

风景肖像

风景模式

安装方式：

Without

其它参数：

重量

130g(Typ.)

表面处理

雾面

群创液晶模组AT070TN83光学详情

基础信息：

显示亮度

300  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

70/70/50/70  (Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

推荐视角

6 o'clock

响应时间(ms)

10/15(Typ.)(T/Td)

色彩性能：

白色坐标

Wx:0.310;Wy:0.330

支持颜色

262K(6-bit)

色温

6638K

亮度均匀性

1.33/1.43(Typ./Max.)(9 points)

群创液晶模组AT070TN83电子详情

翻转扫描：

No

功率总耗：

2.72W(Typ.)

时序控制(T-CON):

Embedded T-CON

群创液晶模组AT070TN83信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

300/350mA(Typ./Max.)

功率消耗

0.990W(Typ.)

信号类型：

TL(1ch,6-bit)

逻辑电压

O≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

接口特征：

位置

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量              脚定义

广濑电机

FH33-40S-0.5SH(10)

0.5 mm

40 pins

1 pcs             DRGB-40P1C6B-020A

群创液晶模组AT070TN83光源详情

光源特征：

光源类型

WLED

数量

3S9P

光源寿命

20K(Min)小时

是否可换

-

形状

阵列

光源位置

侧入式光源

灯管电气：

电压供应

9.9±0.6V

电流供应

180±18mA

功率消耗

1.728W (Typ.)

接口特征：

位置

-

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

日压端子

BHSR-02VS-1

3.5 mm

2 pins

1 pcs

BLE-2PINS-AC

光源驱动：

无

群创液晶模组AT070TN83包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

50

1

530×355×255

9.53

0.0480

卡板

1500

30

N/A

N/A

N/A
