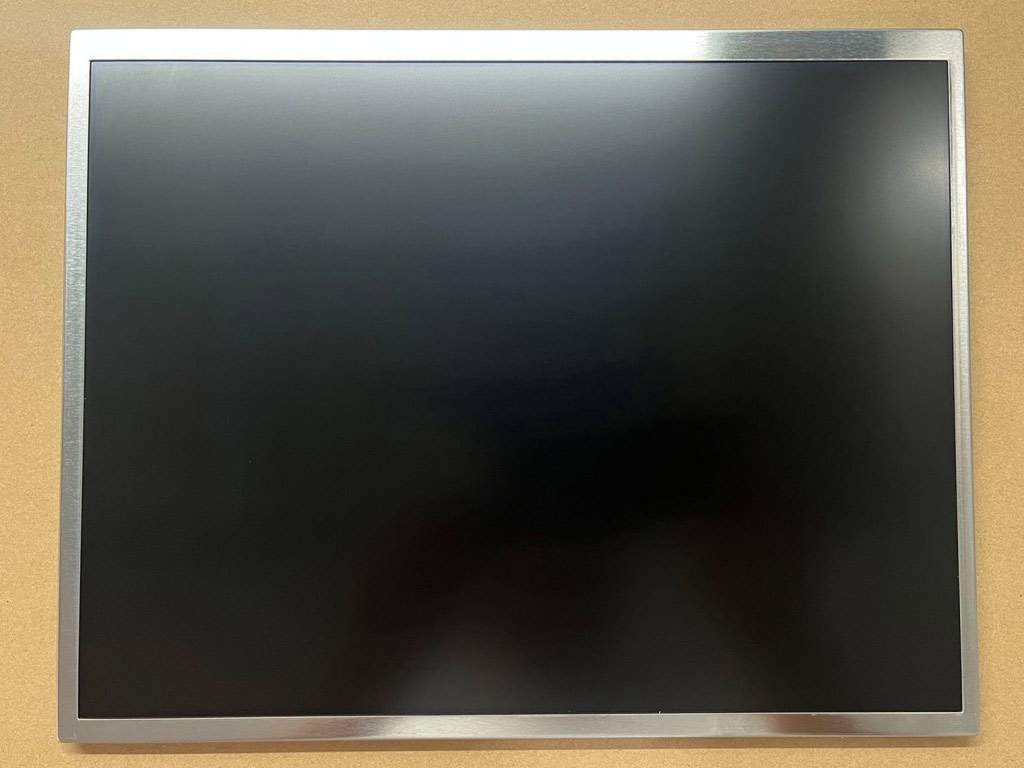

面板品牌

群创(Inno lux)

面板型号

G121S1-L02

面板尺寸

12.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,82PPI

像素布局

RGB垂直条状

显示区域

246(W)×184.5(H)mm

外观尺寸

260.5(W)×204(H)×8.9(D)mm

可视区域

249.0(W)×187.5(H)mm

表面处理

雾面(Haze 22%),Hard coating(3H)

面板亮度

600  cd/m²(Typ.)

对比度

1500:1(Typ.)(TM)

可视角度

89/89/89/89(Typ. (CR≥10)

工作模式

Super MVA,常黑显示，透射式

视角方向

全视角

反应时间

13/12(Typ)(Tr/Td)ms

显示颜色

262K/16.2M,50%NTSC

光源类型

WLED,50K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

520/550g(Typ./Max.)

面板应用

信号接口

LVDS(1 ch,6/8-bit),20 pins,端子

驱屏电压

3.3/5.0V(Typ.)(VCC)

工作环境

工作：-30～80℃;存储：-30～85℃

群创液晶模组G121S1 - L02结构特征

对角尺寸：

12.1"

像素特征：

像素数量

像素排列

点间距(H×V)

像素间距(H×V)

800(RGB)×600,SVGA

RGB垂直条状

0.1025×0.3075 mm

0.3075×0.3075 mm [82PPI]

结构尺寸：

显示区域(H×V)

开口区域(H×V)

外观尺寸(H×V)

外观厚度

246×184.5 mm

249.0×187.5 mm

260.5×204 mm

8.4±0.5 mm

外观特征：

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

4:3

风景模式

其它参数：

重量

表面防护

表面处理

520/550g(Typ./Max.)

雾面(Haze 22%),Hard coating(3H)

安装孔位：

Side mounting holes(4-M2)on left,right bezel

群创液晶模组G121S1-L02光学特征

基本信息：

显示亮度

显示模式

对比度

600  cd/m²(Typ.)

Super MVA,常黑显示，透射式

1500:1(Typ.)(透射)

推荐视角

可视角度

响应时间

全视角

89/89/89/89(Typ.)(CR≥10)

13/12(Typ.)(Tr/Td)(ms)

色彩性能：

色温

支持颜色

白色坐标

6485K

262K/16.2M(6-bit/6-bit+FRC)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

51%

71%

53%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

53%

38%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

亮度均匀性：

1.25/1.40(Typ./Max. (5 points)

群创液晶模组G121S1-L02电子特征

帧频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

9.1W(Typ.)

群创液晶模组G121S1-L02光源特征

光源特征：

光源类型       位置

寿命(小时)

数量

形状

是否可换

WLED           侧入式光源(底部)

50K(Min.)

Replaceable

接口特征：

WLED驱动状态

物理类型

接口位置

含LED驱动器

端子

接口详情：

品牌           型号

数量

脚数

脚间距

脚定义

宏致

91208-01001-H01

1 pcs

10 pins

1.0 mm

WLED驱动电气：

输入电压

输入电流

功率消耗

12.0±1.2V

0.54A(Typ.)

6.48W  (Typ.)

群创液晶模组G121S1-L02信号特征

信号电气：

输入电压

输入电流

功率消耗

3.3/5.0V(Typ.)(VCC)

460/310mA(Typ.)(3.3/5.0V)

1.52/1.85W(Typ./Max.)(3.3V)

接口特征：

信号类型

物理类型

接口位置

LVDS(1 ch,6/8-bit)

端子

接口详情：

品牌           型号

数量

脚数

脚间距

脚定义

航空电子       FI-SEB20P-HFE

1 pcs

20 pins

1.25 mm

LVDS-20P1C8B-150A

群创液晶模组G121S1-L02包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

16

1

465×362×314

15.00

0.0529
