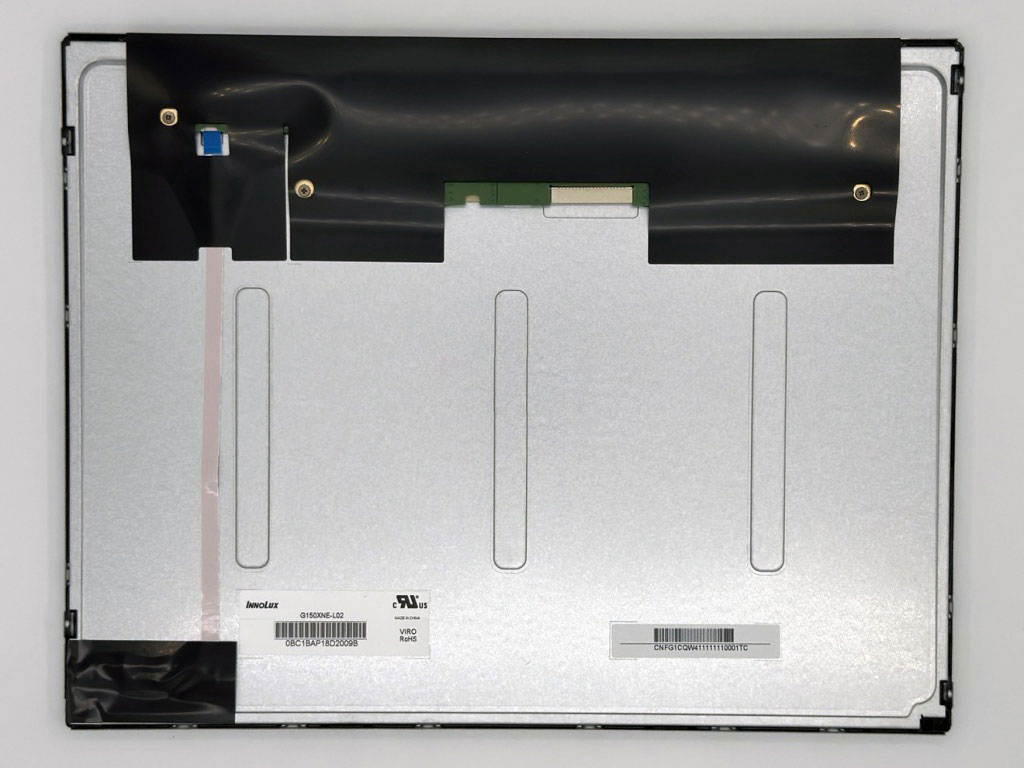

面板品牌

群创(Inno lux)

面板型号

G150XNE-L02

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×9.6(D)mm

可视尺寸

307.4(H)×231.3(V)mm

表面处理

雾面， Hard coating(3H)

显示亮度

350  cd/m²(Typ.)

对比度

2500:1(Typ.)(透射)

视角方向

全视角

响应时间

13/5(Typ.)(Tr/Td)ms

可视角度

88/88/88/88 (Typ.)(CR≥10)

操作模式

NPVA,常黑显示，透射式

支持颜色

262K/16.2M,72%NTSC

光源类型

WLED,70K小时，含LED驱动器

重量

0.97/1.00Kgs(Typ./Max.)

适用于

帧频率

60Hz

触摸面板

无触摸

接口类型

20 pins LVDS(1 ch,6/8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -30～70℃;存储温度：40～70℃

群创液晶模组G150X NE - L02结构详情

像素特征：

分辨率

1024(RGB)×768,XGA

像素配置

RGB垂直条状

点间距(W×H)

0.099×0.297 mm

像素间距(W×H)

0.297×0.297 mm [85PPI]

物理尺寸：

显示尺寸

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)mm

可视尺寸

307.4(W)×231.3(H)mm

外观厚度

9.1±0.5 mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

4:3

外观样式

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它细节：

重量

0.97/1.00Kgs  (Typ./Max.)

表面处理

雾面， Hard coating(3H)

群创液晶模组G150X NE - L02光学详情

基础信息：

亮度(cd/m²)

350(Typ.)

对比度

2500:1(Typ.)(透射)

最佳角度

全视角

响应速度

13/5(Typ. (Tr/Td)ms

可视角度

88/88/88/88(Typ.)(CR≥10)

光学模式

NPVA,常黑显示，透射式

色彩性能：

色度

Wx:0.313;Wy:0.329

颜色数量

262K/16.2M(6-bit/6-bit+FRC)

色温

6485K

白场变动

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

72%

sRGB覆盖率

92%

Adobe RGB覆盖率

71%

DCI-P3覆盖率

74%

Rec.2020覆盖率

54%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

群创液晶模组G150XNE-L02电子详情

刷新频率：

60Hz

翻转扫描：

翻转(180°)

功率总耗：

7.9W(Typ.)

群创液晶模组G150XNE-L02信号详情

信号电气：

输入电流

455/545mA(Typ./Max.)

输入电压

3.3V(Typ.)

功率消耗

信号接口

LVDS(1 ch,6/8-bit)

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB240420HDA

1.25 mm

20 pins

1 pcs

群创液晶模组G150XNE-L02发光详情

光源特征：

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

灯管形状

-

灯管寿命

70K(Typ.)小时

接口特征：

位置

-

类型

端子

接口详情：

品牌

型号

脚距

脚即数

数量

脚定义

瀚荃

CI4205M2HRP-NH

1.25 mm

5 pins

1 pcs

灯管驱动：

含LED驱动器

驱动电气：

输入电压

12.0±1.2V

输入电流

0.5±1A

功率消耗

6/7.2W(Typ./Max.)

群创液晶模组G150XNE-L02包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

16

1

511×420×360

18.00

0.0773
