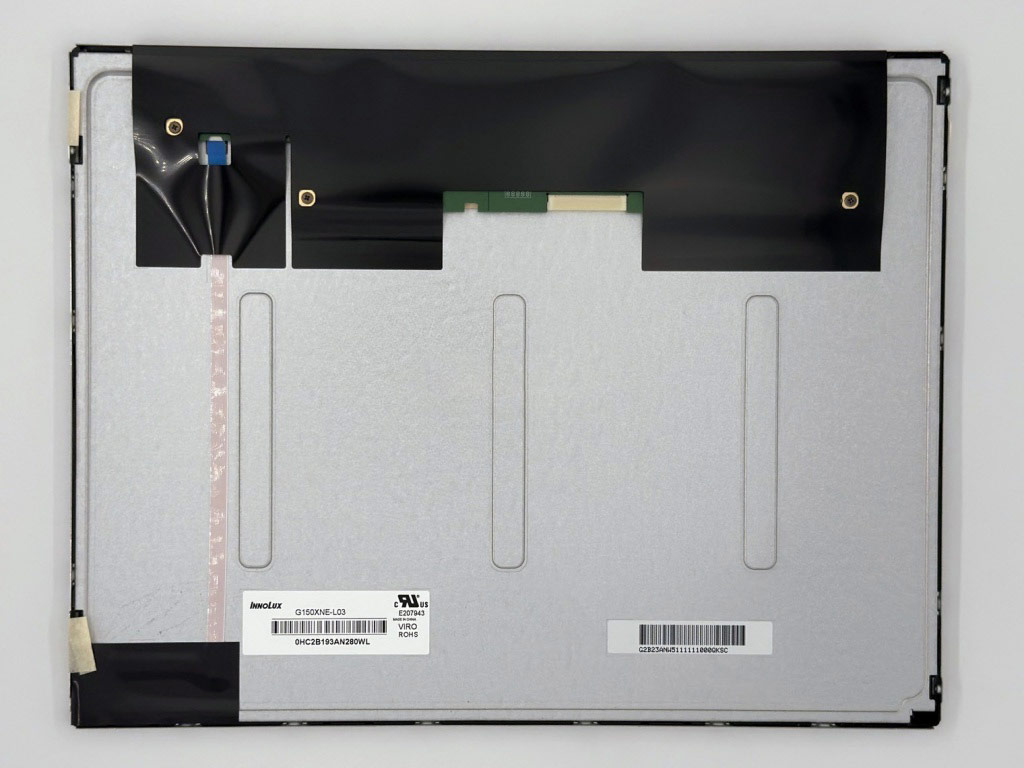

面板品牌

群创(Inno lux)

面板型号

G150XNE-L03

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×9.6(D)mm

可视尺寸

307.4(W)×231.3(H)mm

表面处理

雾面， Hard coating(3H)

亮度(cd/m²)

300  (Typ.)

对比度

2000:1(Typ.)[透射]

最佳角度

全视角

光学模式

NPVA,常黑显示，透射式

可视角度

88/88/88/88(Typ.)(CR≥10)

响应速度

16/7(Typ.)(Tr/Td)ms

颜色数量

262K/16.7M,72%NTSC

背光类型

WLED,70K小时，含LED驱动器

屏幕重量

0.96/1.00Kgs(Typ./Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6/8-bit),端子，20 pins

供应电压

3.3V(Typ.)

最大额定

存储温度： -30～70℃工作温度： -20～70℃

群创液晶模组G150X NE - L03结构特征

屏幕尺寸：

15.0时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1024(RGB)×768,XGA

RGB垂直条状

0.099×0.297 mm

0.297×0.297mm  [85PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

304.128×228.096 mm

307.4×231.3 mm

326.5×253.5mm

9.1±0.5 mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3(W:H)

风景模式

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它特征：

表面防护

重量

表面处理

0.96/1.00Kgs(Typ./Max.)

雾面， Hard coating(3H)

群创液晶模组G150X NE - L03光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

300  (Typ.)

NPVA,常黑显示，透射式

2000:1(Typ.)(运射)

可视角度(L/R/U/D)

最佳角度

响应速度

88/88/88/88(Typ.)(CR≥10)

全视角

16/7(Typ.)(Tr/Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6485K

262K/16.7M(6-bit/6-bit+Hi-FRC)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

72%

92%

71%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

74%

54%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动

：1.25/1.33(Typ./Max.)(9 points)

群创液晶模组G150XNE-L03电子特征

功率总耗：

6.62W(Typ.)

刷新频率：

60Hz

翻转扫描：

翻转(180°)

群创液晶模组G150XNE-L03信号特征

电流输入

电压输入

功耗

信号电气：
        550/660mA(Typ./Max.)

3.3V(Typ.)

-

接口特征：

位置

类型

信号类型

背面

端子

LVDS(1 ch,6/8-bit)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工

MSB240420HDA

1 pcs

1.25 mm

20 pins

LVDS-20P1C8B-060D

群创液晶模组G150XNE-L03背光特征

背光特征：

类型

位置

形状

数 量

寿命(小时)

是否可换

WLED

侧入式光源

-

-

70K (Typ.)

接口特征：

位置

类型

WLED驱动

端子

含LED驱动器

接口详情：

品牌

型号

数量

脚间距

脚即数

脚定义

瀚荃

CI4205M2HRP-NH

1 pcs

1.25 mm

5 pins

驱动电气：

电流输入

电压输入

功耗

0.4±0.1A

12.0±1.2V

4.8/5.4W(Typ./Max.)

群创液晶模组G150XNE-L03包装特征

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m²)

备注

纸箱

16

1

511×420×360

18.00

0.0773
