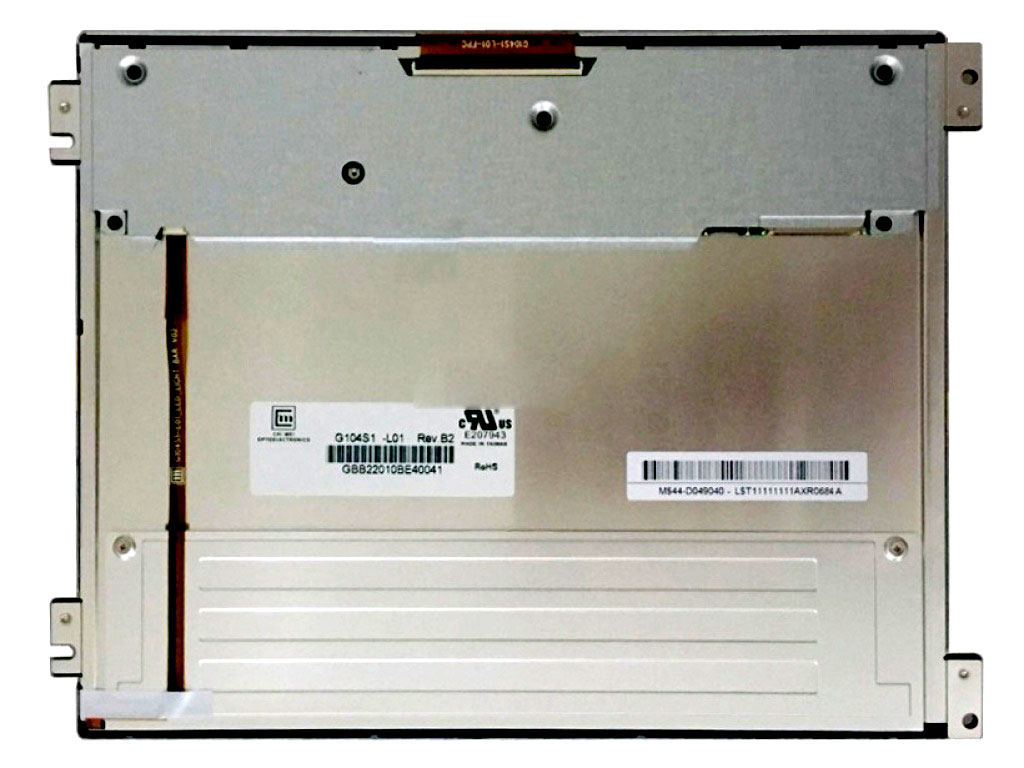

面板品牌 ：奇美 (Chimei Innolux) 面板型号：G104S1-L01 面板尺寸 ：10.4英寸 分辨率 ：800(RGB)×600,SVGA,96PPI 显示区域 ：211.2(W)×158.4(H)mm 外观尺寸 ：243(W)×184(H)×7.3(D)mm 对比度 ：700:1(Typ.)(透射) 可视角度 ：80/80/70/70(Typ.)(CR≥10) 信号接口 ：LVDS 工作温度： -20～70℃ 生产状态：已停产。
|
面板品牌 |
奇美(Chimei Innolux) |
面板型号 |
G104S1-L01 |
|
面板尺寸 |
10.4英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×600,SVGA,96PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
211.2(W)×158.4(H)mm |
外观尺寸 |
243(W)×184(H)×7.3(D)mm |
|
可视区域 |
214.8(W)×162.7(H)mm |
表面处理 |
雾面， Hard coating(3H) |
|
显示亮度 |
400 cd/m²(Typ.) |
对比度 |
700:1(Typ.)(透射) |
|
推荐视角 |
|
响应时间 |
5/11(Typ.)(Tr/Td)ms |
|
可视角度 |
80/80/70/70(Typ.)(CR≥10) |
显示模式 |
TN,常白显示，透射式 |
|
支持颜色 |
262K/16.2M,53%NTSC |
光源类型 |
WLED,30K小时，含LED驱动器 |
|
重量 |
355g(Typ. |
应用产品 |
|
|
帧频率 |
60Hz |
角触摸技术 |
无触摸 |
|
接口类型 |
20 pins LVDS(1 ch,6/8-bit),端子 |
||
|
电压供应 |
3.3V(Typ.) |
||
|
应用环境 |
工作温度： -20～70℃;存储温度：40～80℃ |
||
|
奇美液晶模组G104S1-L01结构详情 |
||||
|
像素特征： |
像素数量 |
800(RGB)×600,SVGA |
点间距 |
0.088×0.264 mm(H×V) |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.264×0.264 mm(H×V)[96PPI] |
|
|
结构尺寸： |
显示区域 |
211.2×158.4 mm(HxV) |
可视区域 |
214.8×162.7 mm(H×V) |
|
外观尺寸 |
243×184mm(H×V) |
外观厚度 |
7.0/7.3(Typ./Max.)mm |
|
|
外观特征： |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
4:3(H:V) |
外观样式 |
- |
|
|
安装孔位： |
Face mounting holes(2-φ3.5,2-R1.75)on left,right slugs |
|
||
|
其它特征： |
重量 |
355g(Typ.) |
表面处理 |
雾面， Hard coating(3H) |
|
奇美液晶模组G104S1-L01光学详情 |
|
|||
|
基本信息： |
面板亮度 |
400 cd/m²(Typ.) |
对比度 |
700:1(Typ.)(透射) |
|
可视角度 |
80/80/70/70 (Typ.)(CR≥10) |
光学模式 |
TN,常白显示，透射式 |
|
|
视角方向 |
|
反应时间 |
5/11(Typ.)(Tr/Td)ms |
|
|
色彩性能： |
白色色度 |
Wx:0.292;Wy:0.334 |
显示颜色 |
262K/16.2M(6-bit/6-bit+FRC) |
|
色温 |
7620K |
亮度变动 |
1.25/1.40(Typ./Max.)(5 points) |
|
|
1931色域： |
NTSC比值 |
53% |
sRGB覆盖率 |
72% |
|
Adobe RGB覆盖率 |
55% |
DCI-P3覆盖率 |
55% |
|
|
Rec.2020覆盖率 |
40% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
奇美液晶模组G104S1-L01电子详情 |
|
|
工作频率： |
60Hz |
|
翻转扫描： |
翻转(180°) |
|
功率消耗： |
4.8W(Typ.) |
|
奇美液晶模组G104S1-L01背光详情 |
||||||
|
背光特征： |
灯管类型 |
WLED |
灯管形状 |
- |
灯管寿命 |
30K(Min)小时 |
|
是否可换 |
Replaceable |
数量 |
- |
位置 |
侧入式光源 |
|
|
接口特征： |
类型 |
端子 |
位置 |
- |
||
|
灯管驱动 |
含LED驱动器 |
|
||||
|
接口详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接 口 定 义 |
|
恩得利 |
3823K-F05N-00L |
1.25 mm |
5 pins |
1 pcs |
|
|
|
驱动电气： |
电压输入 |
12.0±5.0V |
电流输入 |
0.25/0.3A(Typ./Max.) |
||
|
功耗 |
3.0/3.6W (Typ./Max.) |
|||||
|
奇美液晶模组G104S1-L01信号详情 |
||||||
|
信号系统： |
LVDS(1 ch,6/8-bit) |
信号逻辑电压 |
|
|||
|
信号电气： |
电压输入 |
3.3V(Typ.) |
电流输入 |
540/650mA(Typ./Max.) |
||
|
功耗 |
2.0W(Typ.) |
|
|
|||
|
接口特征： |
类型 |
端子 |
位置 |
- |
|
|
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
庆良 |
107A20-0022RA-G3-R |
1.0 mm |
20 pins |
1 pcs |
LVDS-20P1C8B-080A |
|
|
奇美液晶模组G104S1-L01包装详情 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) 备注 |
|
|
纸箱 |
16 |
1 |
570×450×320 |
10.58 |
0.0821 |
Rev.C4 |
