面板品牌

群创(Inno lux)

面板型号

G104AGE-L02

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,96PPI

像素布局

RGB垂直条状

显示区域

211.2(W)×158.4(H)mm

外观尺寸

243(W)×184(H)mm

可视尺寸

214.8(W)×162.7(H)mm

表面处理

雾面， Hard coating(3H)

亮度(cd/m²)

400 (Typ.)

对比度

700:1(Typ.)[透射]

最佳角度

-

光学模式

TN,常白显示，透射式

可视角度

80/80/70/70(Typ.)(CR≥10)

响应速度

5/11(Typ.)(Tr/Td)ms

颜色数量

262K/16.2M,53%NTSC

背光类型

WLED,50K小时，含LED驱动器

屏幕重量

505/540g(Typ./Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6/8-bit),端子，20 pins

供应电压

3.3V(Typ.)

最大额定

工作温度： -30～85℃    存储温度： -30～85℃

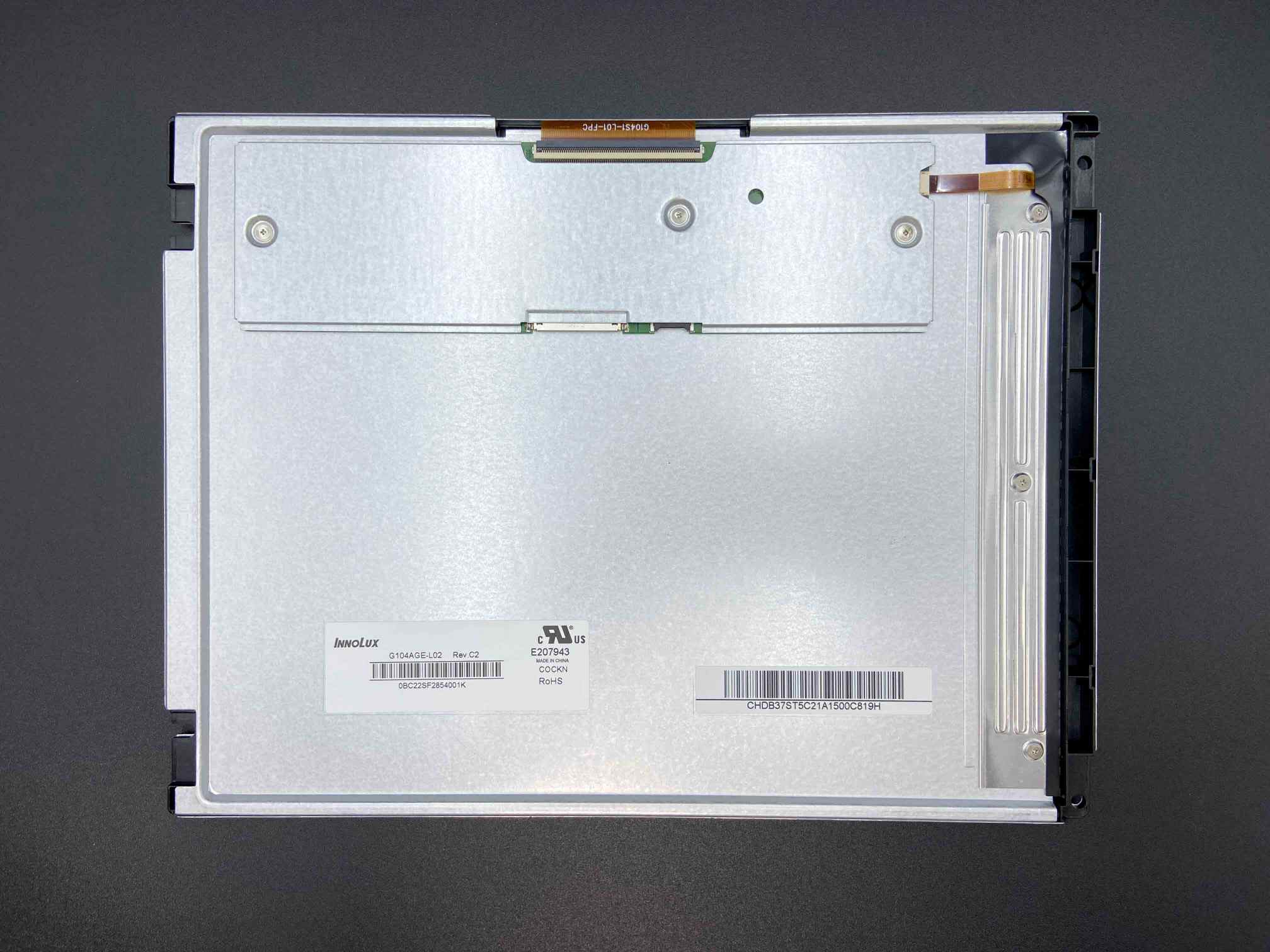

群创液晶模组G104AGE - L02结构详情

像素特征：

像素数量

800(RGB)×600,SVGA

点间距

0.088×0.264 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.264×0.264 mm(H×V)[96PPI]

结构尺寸：

显示区域

211.2×158.4 mm(HxV)

可视区域

214.8×162.7 mm(H×V)

外观尺寸

243×184 mm(H×V)

外观厚度

8.5(Typ.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观样式

-

安装孔位：

Face mounting holes(2-φ3.5,2-R1.75)on left,righ bezel

其它特征：

重量

505/540g(Typ./Max.)

表面处理

雾面， Hard coating(3H)

群创液晶模组G104AGE - L02光学详情

基本信息：

面板亮度

400  cd/m²(Typ.)

对比度

700:1(Typ.)(透射)

可视角度

80/80/70/70(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

-

反应时间

5/11(Typ.)(Tr/Td)ms

色彩性能：

白色色度

Wx:0.303;Wy:0.344

显示颜色

262K/16.2M(6-bit/6-bit+FRC)

色温

6872K

亮度变动

1.25/1.40(Typ./Max.)(5 points)

1931色域：

NTSC比值

53%

sRGB覆盖率

72%

Adobe RGB覆盖率

55%

DCI-P3覆盖率

55%

Rec.2020覆盖率

40%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

群创液晶模组G104AGE - L02电子详情

工作频率：

60Hz

翻转扫描：

翻转(180°)

功率消耗：

4.35W(Typ.)

群创液晶模组G104AGE - L02背光详情

背光特征：

灯管类型

WLED

灯管形状

-

灯管寿命

50K(Min.)小时

是否可换

-

数量

-

位置

侧入式光源

接口特征：

类型

端子

位置

-

灯管驱动

含LED驱动器

接口详情：

品牌

型号

脚间距

脚即数

数量

接口定义

恩得利

3823K-F05N-00L

1.25 mm

5 pins

1 pcs

驱动电气：

电压输入

12.0±5.0V

电流输入

0.25/0.3A (Typ./Max.)

功耗

3.0/3.6W(Typ./Max.)

群创液晶模组G104AGE - L02信号详情

信号系统：

LVDS(1ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

410/495mA(Typ./Max.)

功耗

1.35/1.63W(Typ./Max.)

接口特征：

类型

端子

位置

-

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义(

庆良

107A20-0022RA-G3-R

1.0 mm

20 pins

1 pcs

LVDS-20P1C8B-080A

群创液晶模组G104AGE-L02包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

16

1

435×350×275

15.00

0.0419
