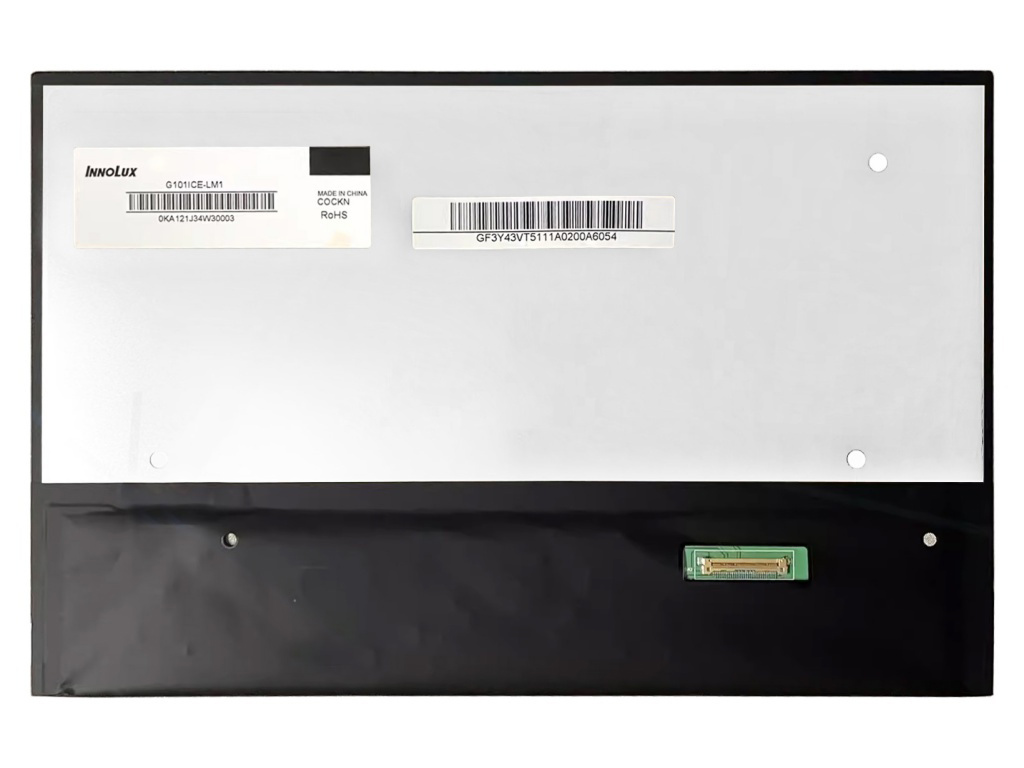

面板品牌

群创(Inno lux)

面板型号

G101ICE-LM1

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,149PPI

像素布局

RGB垂直条状

显示区域

216.96(W)×135.6(H)mm

外观尺寸

227.42(W)×147.69(H)×4.85(D)mm

可视区域

-

表面处理

雾面， Hard coating(3H)

显示亮度

350  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

推荐视角

全视角

响应时间

13/12(Typ.)(Tr/Td)ms

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

AAS,常黑显示，透射式

支持颜色

262K/16.7M,75%NTSC

光源类型

WLED,50K小时，含LED驱动器

重量

183/190g(Typ./Max.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

30 pins LVDS(1 ch,6/8-bit),端子

电压供应

5.0V(Typ.)

应用环境

工作温度： -10～60℃;存储温度： -20～70℃

群创液晶模组G101ICE - LM1结构特征

屏幕尺寸：

10.1时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1280(RGB)×800,WXGA

RGB垂直条状

0.0565×0.1695 mm

0.1695×0.1695 mm [149PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

216.96×135.6 mm

227.42×147.69mm

2.55/4.85(Typ./Max.)mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

1:10(W:H)

风景模式

-

安装方式：

Without

其它特征：

表面防护

重量

表面处理

183/190g(Typ./Max.)

雾面， Hard coating(3H)

群创液晶模组G101ICE - LM1光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

350(Typ.)

AAS,常黑显示，透射式

800:1(Typ.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

89/89/89/89(Typ.)(CR≥10)

全视角

13/12(Typ.)(T/Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6485K

262K/16.7M(6-bit/8-bit)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

75%

96%

74%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

78%

56%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25(Max.)(5 points)

群创液晶模组G101ICE-LM1电子特征

功率总耗：

3.1W(Typ.)

刷新频率：

60Hz

翻转扫描：

翻转(180°)

群创液晶模组G101ICE-LM1信号特征

信号电气：

电流输入

电压输入

功耗

220/250mA(Typ./Max.)

5.0V(Typ.)

接口特征：

位置

类型

信号类型

端子

LVDS(1 ch,6/8-bit)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

I-PEX

20455-030E-76

1 pcs

0.5mm

30 pins

群创液晶模组G101ICE - LM1背光特征

背光特征：

类型

位置

形状

数 量

寿命(小时)

是否可换

WLED

侧入式光源

-

50K(Min.)

-

接口特征：

位置

类型

WLED驱动

包含在屏信号接口中

含LED驱动器

驱动电气：

电流输入

电压输入

功耗

0.17/0.2A (Typ./Max.)

12.0V(Typ.)

2.0/2.4W(Typ./Max.)

群创液晶模组G101ICE-LM1包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

28

1

435×350×275

12.00

0.0419
