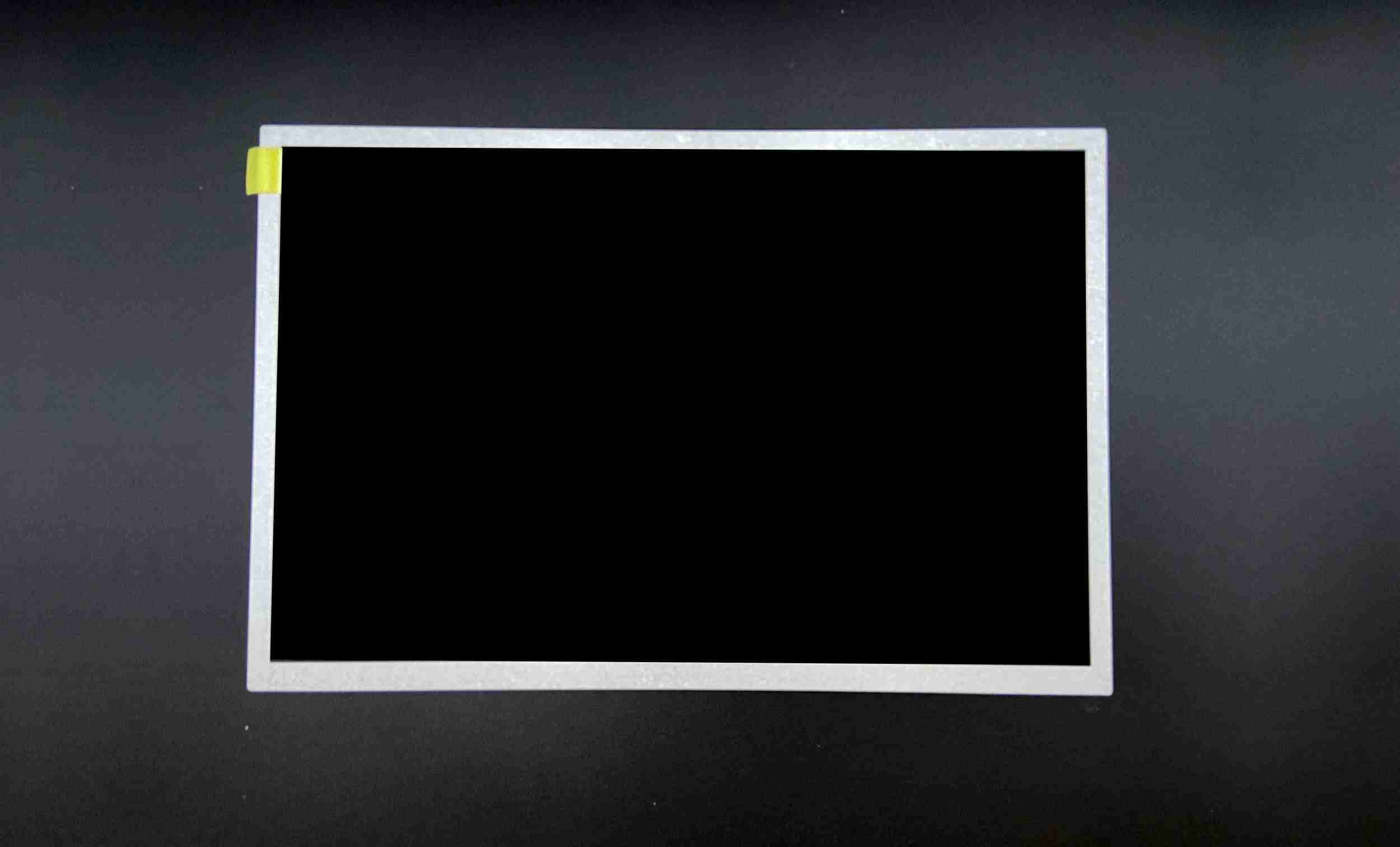

面板品牌

群创(Inno lux)

面板型号

G101ICE-L01

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,149PPI

像素布局

RGB垂直条状

显示区域

216.96(W)×135.6(H)mm

外观尺寸

230.7(W)×152.55(H)×7(D)mm

可视区域

218.96(W)×137.6(H)mm

表面处理

雾面， Hard coating(3H)

面板亮度

500  cd/m²(Typ.)

对比度

800:1(Typ.)(TM)

可视角度

85/85/85/85(Typ.)(CR≥10)

工作模式

AAS,常黑显示，透射式

视角方向

全视角

反应时间

14/11(Typ.)(Tr/Td)ms

显示颜色

262K/16.2M,52%NTSC

光源类型

WLED,50K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

360/375g(Typ./Max.)

面板应用

信号接口

LVDS(1 ch,6/8-bit),40 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作： -20～70℃;存储： -25～70℃

群创液晶模组G101ICE-L01结构详情

像素特征：

像素数量

1280(RGB)×800,WXGA

点间距

0.0565×0.1695 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.1695×0.1695 mm(H×V)[149PPI]

结构尺寸：

显示区域

216.96×135.6mm(H×V)

可视区域

218.96×137.6 mm(H×V)

外观尺寸

230.7×152.55 mm(HxV)

外观厚度

6.5±0.5mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

1:10(H:V)

外观形状

-

安装孔位：

Side mounting holes(4-M2)on left,right bezel

其它特征：

重量

360/375g(Typ./Max.)

表面处理

雾面， Hard coating(3H)

群创液晶模组G101ICE-L01光学详情

基本信息：

面板亮度

500  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

可视角度

85/85/85/85(Typ.)(CR≥10)

光学模式

AAS,常黑显示，透射式

视角方向

全视角

反应时间

14/11(Typ.)(T/Td)(ms)

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

262K/16.2M(6-bit/6-bit+FRC)

色温

6485K

亮度变动

1.43(Mx.)(5 points)

1931色域：

NTSC比值

54%

sRGB覆盖率

75%

Adobe RGB覆盖率

56%

DCI-P3覆盖率

56%

Rec.2020覆盖率

40%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

群创液晶模组G101ICE-L01电子详情

工作频率：

60Hz

翻转扫描：

No

功率消耗：

6.18W(Typ.)

群创液晶模组G101ICE-L01背光详情

背光特征：

灯管类型

WLED

是否可换

-

灯管寿命

50K(Min.)小时

数量

灯管形状

-

位置

侧入式光源

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

含LED驱动器

驱动电气：

电压输入

12.0V(Typ.)

电流输入

0.42/0.50A(Typ./Max.)

功耗

5.0/5.8W (Typ./Max.)

群创液晶模组G101ICE-L01信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

265/320mA(Typ./Max.)

接口特征：

类型

端子

位置

-

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

I-PEX

20455-040E-12

0.5mm

40 pins

1 pcs

群创液晶模组G101ICE-L01包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

28

1

435×350×275

12.02

0.0419
