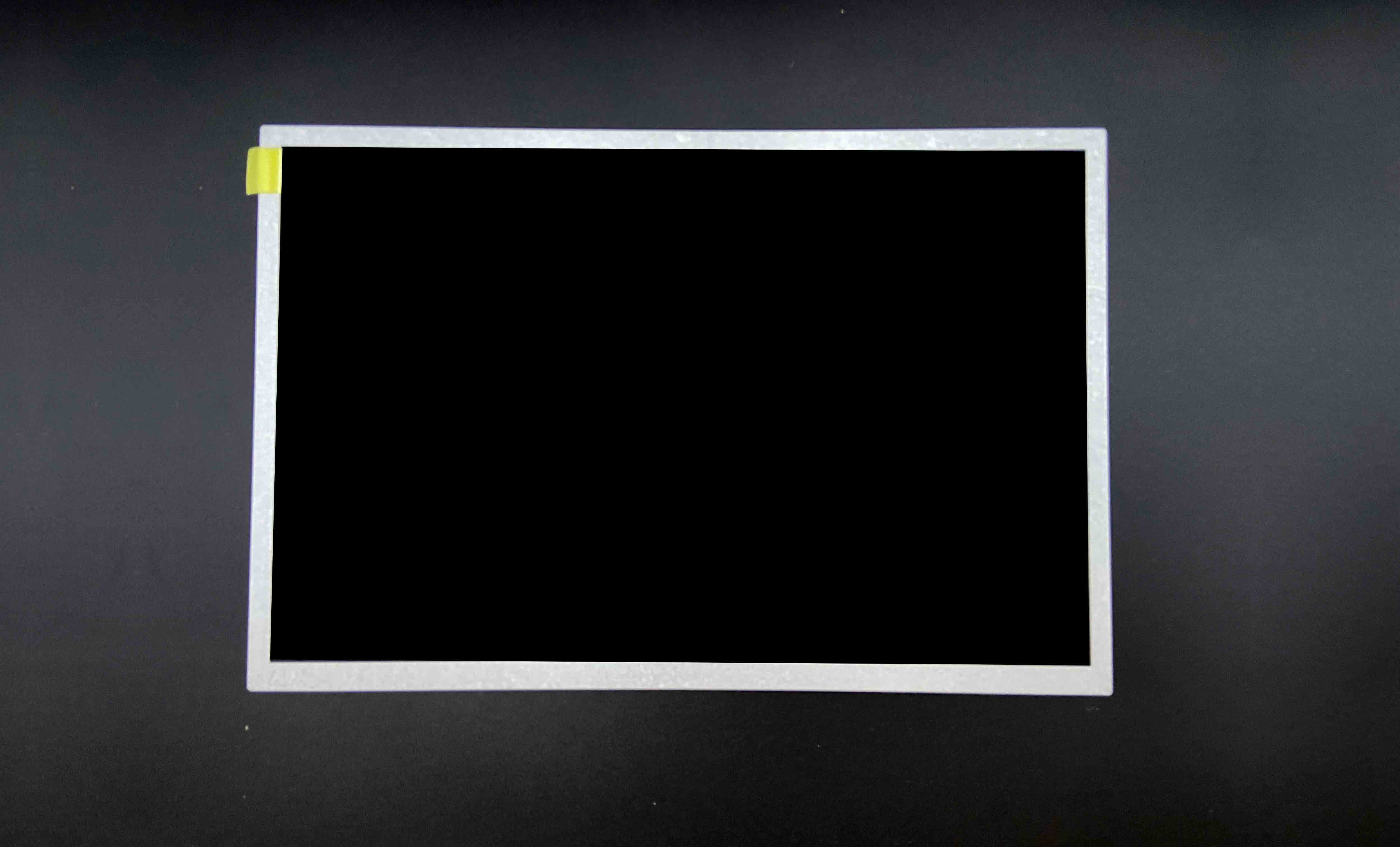

面板品牌 ：龙腾 (IVO) 面板型号：M090AWT3 R2 面板尺寸 ：9.0英寸 分辨率 ：1024(RGB)×600,WSVGA,132PPI 显示区域 ：196.608(W)×114.15(H)mm 外观尺寸 ：211.1(W)×126.5(H)×8.41(D)mm 对比度 ：800:1(Typ.)(透射) 可视角度 ：70/70/50/70 (Typ.)(CR≥10) 信号接口 ：LVDS 工作温度：-20 ~ 70°C 生产状态：量产中。
|
面板品牌 |
龙腾(IVO) |
面板型号 |
M090AWT3 R2 |
|
面板尺寸 |
9.0英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
1024(RGB)×600,WSVGA,132PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
196.608(W)×114.15(H)mm |
外观尺寸 |
211.1(W)×126.5(H)×8.41(D)mm |
|
可视尺寸 |
198.608(H)×116.15(V)mm |
表面处理 |
雾面 |
|
显示亮度 |
600 cd/m²(Typ.) |
对比度 |
800:1(Typ.)(透射) |
|
视角方向 |
6 o'clock |
响应时间 |
25(Typ.)(Tr+Td)ms |
|
可视角度 |
70/70/50/70(Typ.)(CR≥10) |
操作模式 |
TN,常白显示，透射式 |
|
支持颜色 |
262K,50%NTSC |
光源类型 |
WLED [8S3P],30K小时，无驱动 |
|
重量 |
254/280g(Typ./Max.) |
适用于 |
|
|
帧频率 |
60Hz |
触摸面板 |
无触摸 |
|
接口类型 |
40 pins LVDS(1 ch,6-bit),FPC |
||
|
电压供应 |
3.3/11.79/22/-7V(Typ.)(VDD/AVDD/VGH/VGL) |
||
|
应用环境 |
工作温度： -20～70℃;存储温度： -30～80℃;抗振性能：2.9G(28.4 m/s2) |
||
|
龙腾液晶模组M090AWT3 R2结构特征 |
||||
|
屏幕尺寸： |
9.0时 |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(W×H) |
像素间距(W×H) |
|
1024(RGB)×600,WSVGA |
RGB垂直条状 |
0.064×0.19025 mm |
0.1920×0.19025 mm [132PPI] |
|
|
结构尺寸： |
显示尺寸(W×H) |
可视尺寸(W×H) |
外观尺寸(W×H) |
外观厚度 |
|
196.608×114.15 mm |
198.608×116.15 mm |
211.1×126.5 mm |
6.4/8.41(Typ./Max.)mm |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
17:10(W:H) |
风景模式 |
- |
|
|
安装方式： |
Without |
|||
|
其它特征： |
表面防护 |
重量 |
表面处理 |
|
|
|
254/280g(Typ./Max.) |
雾面 |
||
|
龙腾液晶模组M090AWT3 R2光学特征 |
|||
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
600(Typ.) |
TN,常白显示，透射式 |
800:1(Typ.)(透射) |
|
|
可视角度(L/R/U/D) |
最佳角度 |
响应速度 |
|
|
70/70/50/70(TyP.)(CR≥10) |
6 o'clock |
25(Typ.)(T+Td)(ms) |
|
|
色彩性能： |
色温 |
颜色数量 |
白场色度 |
|
6914K |
262K(6-bit) |
Wx:0.304;Wy:0.335 |
|
|
1931色域： |
NTSC比值 |
sRGB覆盖率 |
Adobe RGB覆盖率 |
|
52% |
73% |
55% |
|
|
DCI-P3覆盖率 |
Rec.2020覆盖率 |
色域说明 |
|
|
54% |
39% |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
白场变动： |
1.25/1.43(Typ./Max.)(9 points) |
||
|
龙腾液晶模组M090AWT3 R2电子特征 |
|
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转(水平/垂直) |
|
龙腾液晶模组M090AW T3 R2信号特征 |
||||||
|
信号电气： |
电流输入 |
电压输入 |
功耗 |
|||
|
17/32.5/0.43/0.43mA(Typ.)(IDD/AIDD/IGH/IGL) |
3.3/11.79/22/-7V(Typ.)(VDD/AVDD/VGH/VGL) |
- |
||||
|
接口特征： |
位置 |
类型 |
信号类型 |
|
||
|
|
FPC |
LVDS(1 ch,6-bit) |
|
|||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义( |
|
|
|
1 pcs |
0.5 mm |
40 pins |
|
|
|
龙腾液晶模组M090AWT3 R2背光特征 |
||||||
|
背光特征： |
类型 |
位置 |
形状 |
数 量 |
寿命(小时) |
是否可换 |
|
WLED |
侧入式光源 |
3串 |
8S3P |
30K(Min.) |
|
|
|
WLED电气： |
电流输入 |
电压输入 |
功 耗 |
|||
|
50mA(Typ.) |
21.6/27.2V(Min./Max.) |
4.08W(Max.) |
||||
|
接口特征： |
位置 |
类型 |
WLED驱动 |
|
||
|
|
FPC |
无 |
|
|||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义( |
|
|
|
1 pcs |
|
10 pins |
|
|
|
龙腾液晶模组M090AWT3 R2包装特征 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
40 |
1 |
N/A |
N/A |
N/A |
|
