面板品牌

龙腾(IVO)

面板型号

M090AWP4 R0

面板尺寸

9.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,104PPI

像素布局

RGB垂直条状

显示区域

198(W)×112.08(H)mm

外观尺寸

210.82(W)×126.96(H)×6.4(D)mm

开口区域

200.2(横)×114.28(竖)mm

表面处理

雾面，Hard coating(3H)

显示亮度

750  cd/m²(Typ.)

对比度

700:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

12(Typ.)(Tr+Td)ms

可视角度

70/70/50/70(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K,70%NTSC

光源类型

WLED [8S3P],30K小时，无驱动

重量

251g(Max.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

60 pins Parallel RGB(1 ch,6-bit),FPC

电压供应

3.3/11.6/22/-7V(Typ.)(VCC/VDDA/VGH/VGL)

应用环境

工作温度： -30～85℃;存储温度： -40～90℃;抗振性能：2.9G(28.4 m/s2)

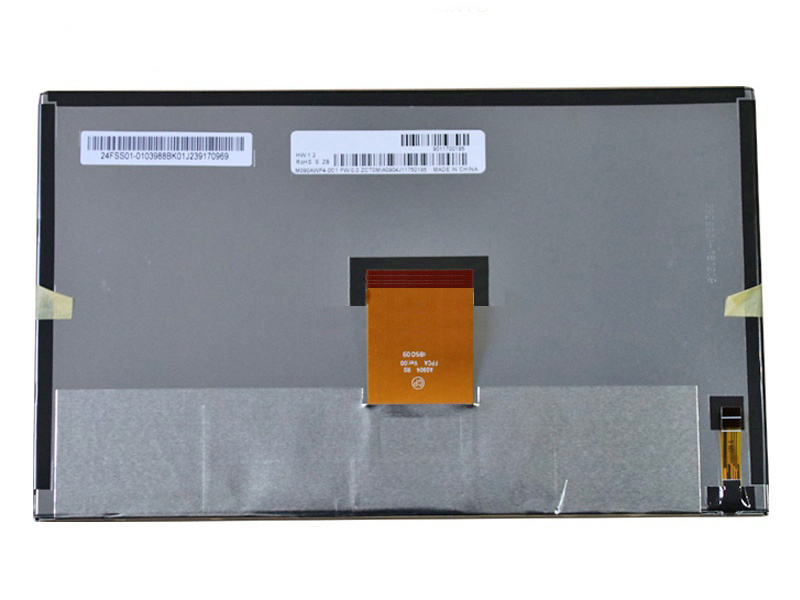

龙腾液晶模组M090AWP4 RO结构特征

面板尺寸：

9.0英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

800(RGB)×480,WVGA

RGB垂直条状

0.2475×0.2335  [104PPI]

0.0825×0.2335

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

198(H)×112.08(V)

200.2(H)×114.28(V)

210.82(H)×126.96(V)

5.76/6.4(Typ./Max.)mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

16:9(H:V)

安装方式：

Without

其它详情：

重量

表面防护

表面处理

251g(Max.)

雾面， Hard coating(3H)

龙腾液晶模组M090AWP4 R0光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

750  cd/m²(Typ.)

70/70/50/70(TyP.)(CR≥10)

12(Typ.)(Tr+Td)

视角方向

工作模式

对比度

6 o'cdock

TN,常白显示，透射式

700:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6485K

262K(6-bit)

X:0.313;Y:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

76%

97%

78%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

79%

57%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25/1.43(Typ./Max.)(9 points)

显示性能：

3D技术

阳光下可视性

反射率

是

-

龙腾液晶模组M090AWP4 R0电子特征

翻转扫描：

翻转(水平/垂直)

工作频率：

60Hz

时序控制(T-CON):

Embedded T-CON

龙腾液晶模组M090AWP4 R0背光特征

灯管特征：

类型

位置

数量

形状

寿命(小时)

背光可换性

WLED

侧入式光源

8S3P

3串

30K(Min.)

WLED电气：

电压供应

电流供应

功率消耗

27.2V(Max.)

55mA(Typ.)

4.5W(Max.)

接口特征：

位置

背光驱动

类型

-

无

FPC

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

0.5 mm

10 pins

1 pcs

BLE-10PINS-AAANNCCCNN

龙腾液晶模组M090AWP4 R0信号特征

驱动电气：

电压供应

电流供应

功率消耗

3.3/11.6/22/-7V(Typ.)(VCC/VDDA/VGH/VGL)

12/15/2/2mA(Max.)(ICC/IDDA/IGH/IGL)

272mW(Max.)

接口特征：

位置

信号系统

类型

Parallel RGB(1 ch,6-bit)

FPC

FPC详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

0.5 mm

60 pins

1 pcs

龙腾液晶模组M090AWP4 R0包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

40

1

N/A

N/A

N/A
