面板品牌

龙腾(IVO)

面板型号

M090AWA6 R0

面板尺寸

9.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×720,WXGA,163PPI

像素布局

RGB垂直条状

显示区域

198.72(W)×111.78(H)mm

外观尺寸

212.2(W)×127.5(H)×11(D)mm

可视区域

202.02(W)×115.78(H)mm

表面处理

Hard coating(3H)

面板亮度

1000  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

80/80/80/80(TyP.)(CR≥10)

工作模式

IPS,常黑显示，透射式

视角方向

全视角

反应时间

30(Typ.)(Tr+Td)ms

显示颜色

16.7M,70%NTSC

光源类型

9S3P WLED,30K小时，不含驱动

工作频率

60Hz

角虫摸屏

无触摸

面板重量

328g(Max.)

面板应用

信号接口

LVDS(1 ch,8-bit),40 pins,FPC

驱屏电压

3.3V(Typ.)

工作环境     工作：-30～85℃;存储：-40～90℃;耐振动性：2.9G(28.4 m/s2)

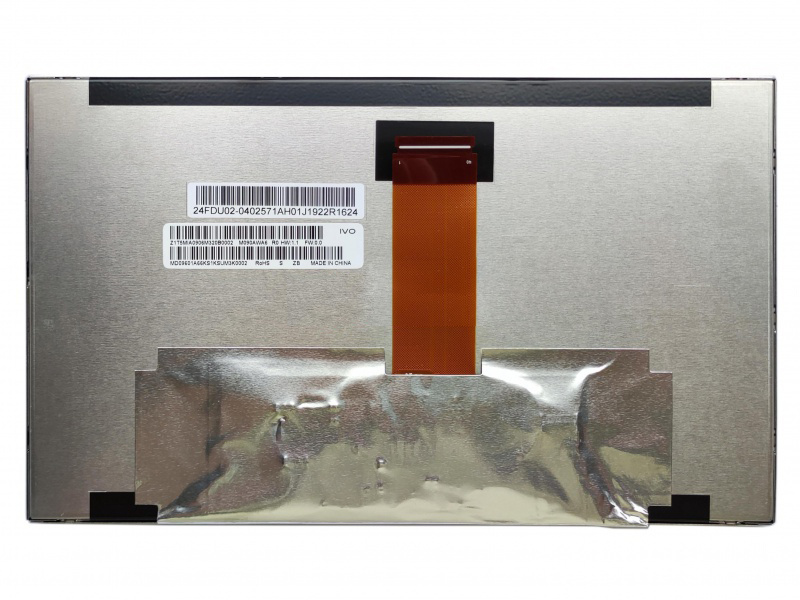

龙腾液晶模组M090AWA6 R0结构详情

像素特征：

分辨率

1280(RGB)×720,WXGA

像素配置

RGB垂直条状

点间距(W×H)

0.05175×0.15525mm

像素间距(W×H)

0.15525×0.15525mm  [163PPI]

物理尺寸：

显示尺寸

198.72(W)×111.78(H)mm

外观尺寸

212.2(W)×127.5(H)mm

可视尺寸

202.02(W)×115.78(H)mm

外观厚度

7.6/11.0(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观样式

安装方式：

Without

其它细节：

重量

328g(Max.)

表面处理

Hard coating(3H)

龙腾液晶模组M090AWA6 R0光学详情

基础信息：

亮度(cd/m²)

1000(Typ.)

对比度

1000:1(Typ.)(透射)

最佳角度

全视角

响应速度

30(Typ.)(T+Td)ms

可视角度

80/80/80/80(Typ.)(CR≥10)

光学模式

IPS,常黑显示，透射式

色彩性能：

色度

Wx:0.310;Wy:0.330

颜色数量

16.7M(8-bit)

色温

6638K

白场变动

1.18/1.43(Typ./Max. (9 points)

1931色域：

NTSC比值

70%

sRGB覆盖率

92%

Adobe RGB覆盖率

71%

DCI-P3覆盖率

73%

Rec.2020覆盖率

53%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

阳光下可视性

是

透射率

龙腾液晶模组M090AWA6 R0电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

7.71W(Max.)

龙腾液晶模组M090AWA6 RO信号详情

信号电气：

输入电流

0.23A(Max.)

输入电压

3.3V(Typ.)

功率消耗

0.76W(Max.)

信号接口

LVDS(1 ch,8-bit)

接口特征：

位置

类型

FPC

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

40 pins

1 pcs

龙腾液晶模组M090AWA6 RO发光详情

灯管特征：

灯管类型

WLED

数量

9S3P

位置

侧入式光源

可换性

灯管形状

3串

灯管寿命

30K(Min.)小时

灯管电气：

输入电压

25.2/27.0/29.7V(Min./Typ./Max.

输入电流

78mA(Typ.)

功率消耗

6.95W(Max.)

接口特征：

位置

-

类型

包含在屏信号接口中

灯管驱动：

无

龙腾液晶模组M090AWA6 R0包装详情

包装类型

片/包装

箱数

  包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

40

1

  N/A

N/A

N/A
