面板品牌

龙腾(IVO)

面板型号

M090AWA5 R0

面板尺寸

9.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×720,WXGA,163PPI

像素布局

RGB垂直条状

显示区域

198.72(W)×111.78(H)mm

外观尺寸

212.2(W)×127.5(H)×10.5(D)mm

可视区域

201.72(W)×114.78(H)mm

表面处理

雾面，Hard coating(3H),反射率6.0%(Ma

显示亮度

880  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

推荐视角

全视角

响应时间

30(Typ.)(Tr+Td)ms

可视角度

80/80/80/80 (Typ.)(CR≥10)

显示模式

IPS,常黑显示，透射式

支持颜色

16.7M,70%NTSC

光源类型

WLED [7S4P],15K小时，无驱动

重量

335g(Max.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

40 pins LVDS(1 ch,8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度：-30～85℃;存储温度：-40～90℃;抗振性能：2.9G(28.4 m/s2)

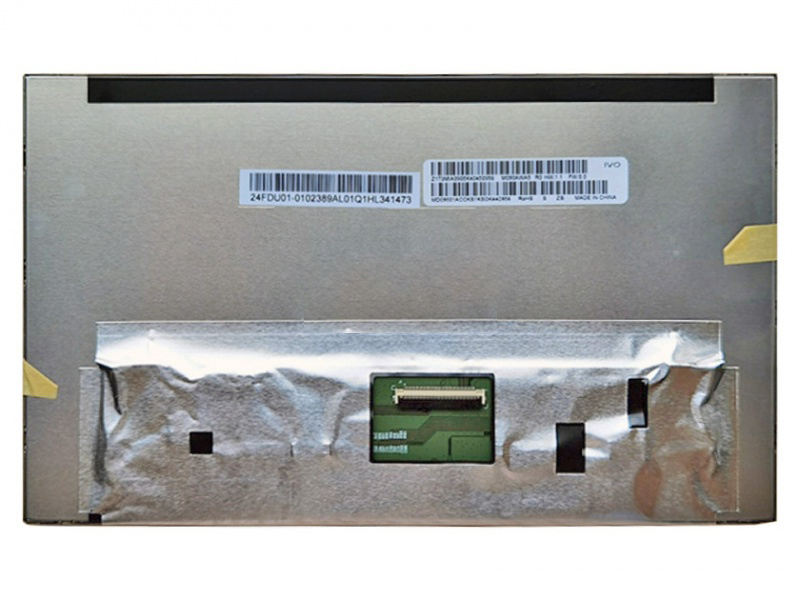

龙腾液晶模组M090AWA5 RO结构详情

像素特征：

解析度

1280(RGB)×720,WXGA

点间距(mm)

0.05175×0.15525(H×V)

像素排列

RGB垂直条状?

像素间距(mm)

0.15525×0.15525(H×V)[163PPI]

结构尺寸：

显示区域(mm)

198.72(H)×111.78(V)

开口区域(mm)

201.72(H)×114.78(V)

外观尺寸(mm)

212.2(H)×127.5(V)

外观厚度(mm)

7.6/10.5(Typ./Max.)

外观特征：

物理形状

平面矩形

外观形状

宽高比

16:9(H:V)

风景肖像

风景模式

安装方式：

Without

其它参数：

重量

335g(Max.)

表面处理

雾面， Hard coating(3H),反射率6.0%(Max.)

龙腾液晶模组M090AWA5 RO光学详情

基本信息：

显示亮度

880  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

可视角度

80/80/80/80(Typ.)(CR≥10)

显示模式

IPS,常黑显示，透射式

视角方向

全视角

响应时间(ms)

30(Typ.)(Tr+Td)

色彩性能：

白色坐标

X:0.310;Y:0.330

支持颜色

16.7M(8-bit)

色温

6638K

亮度均匀性

1.18/1.43(Typ./Max. (9 points)?

1931色域：

NTSC比值

70%

sRGB覆盖率

92%

Adobe RGB覆盖率

71%

DCI-P3覆盖率

73%

Rec.2020覆盖率

53%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视性

是

透射度

-

龙腾液晶模组M090AWA5 RO电子详情

帧频率：

60Hz

翻转扫描：

No

功率总耗：

7.28W(Max.)

龙腾液晶模组M090AWA5 RO信号详情

信号电气：

电压供应

3.3V  (Typ.)

电流供应

2.45A(Max.)

功耗

0.81W(Max.)

信号类型：

LVDS(1 ch,8-bit)

逻辑电压

接口特征：

位置

类型

端子

接口详情：

品牌

型号

数量

脚数

脚距

脚定义

莫仕

505110-4091

1 pcs

40 pins

0.5 mm

龙腾液晶模组M090AWA5 RO光源详情

光源特征：

光源类型

WLED

光源形状

4串

位置

侧入式光源

数量

7S4P

是否可换

灯管寿命

15K(Min.)小时

灯管电气：

电压供应

19.6/21/23.1V(Min./Typ./Max.)

电流供应

78mA(Typ.)

功耗

5.88/6.47W(Max.)?

接口特征：

位置

类型

包含在屏信号接口中

背光驱动：

无

龙腾液晶模组M090AWA5 R0包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)             体积(m³)            备注

纸箱

40

1

N/A

N/A

N/A
