面板品牌

龙腾(IVO)

面板型号

M070AWPA R1

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,133PPI

像素布局

RGB垂直条状

显示区域

152.4(W)×91.44(H)mm

外观尺寸

165.82(W)×104.95(H)×9.65(D)mm

可视区域

154.9(W)×93.94(H)mm

表面处理

Hard coating(3H)

面板亮度

1000  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

85/85/85/85(Typ. (CR≥10)

工作模式

IPS,常黑显示，透射式(

视角方向

全视角

反应时间

20(Typ.)(Tr+Td)

显示颜色

16.7M,72%NTSC

光源类型

6S3P WLED,30K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

193g(Max.)

面板应用

信号接口

LVDS(1 ch,8-bit),40 pins,FPC

驱屏电压

3.3V(Typ.)

工作环境

工作：-30～85℃;存储： -40～90℃;耐振动性：2.9G(28.4 m/s2)

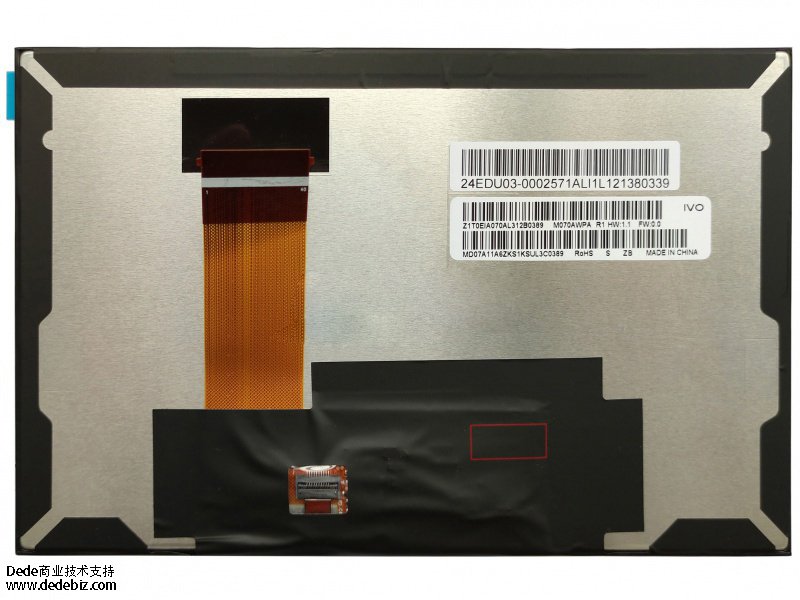

龙腾液晶模组M070AWPA R1结构详情

像素特征：

解析度

800(RGB)×480,WVGA

点间距(mm)

0.0635×0.1905(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.1905×0.1905(H×V)[133PPI]

结构尺寸：

显示区域(mm)

152.4(H)×91.44(V)

开口区域(mm)

154.9(H)×93.94(V)

外观尺寸(mm)

165.82(H)×104.95(V)

外观厚度(mm)

6.91/9.65(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

15:9(H:V)

风景肖像

风景模式

安装方式：

Without

其它参数：

重量

193g(Max.)

表面处理

Hard coating(3H)

龙腾液晶模组M070AW PA R1光学详情

基础信息：

显示亮度

1000  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

可视角度

85/85/85/85(Typ. (CR≥10)

显示模式

IPS,常黑显示，透射式

推荐视角

全视角

响应时间(ms)

20(Typ.)(Tr+Td)

色彩性能：

白色坐标

Wx:0.300;Wy:0.320

支持颜色

16.7M(8-bit)

色温

7351K

亮度均匀性

1.18/1.25(Typ./Max.)(9 points)

1931色域：

NTSC比值

73%

sRGB覆盖率

97%

Adobe RGB覆盖率

76%

DCI-P3覆盖率

76%

Rec.2020覆盖率

55%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视性

是

透射度

龙腾液晶模组M070AWPA R1电子详情

帧频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

6.05W(Max.)

龙腾液晶模组M070AWPA R1信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

0.17A(Max.)

功率消耗

0.7W(Max.)

信号类型：

LVDS(1 ch,8-bit)

逻辑电压

-

接口特征：

位置

类型

FPC

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

0.5 mm

40 pins

1 pcs

龙腾液晶模组M070AWPA R1光源详情

光源特征：

光源类型

WLED

数量

6S3P

光源寿命

30K(Min.)小时

是否可换

形状

3串

光源位置

侧入式光源

灯管电气：

电压供应

18±1.8V

电流供应

90mA  (Typ.)

功率消耗

4.86/5.35W (Typ./Max.)

接口特征：

位置

类型

包含在屏信号接口中

光源驱动：

无

龙腾液晶模组M070AWPA R1包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

40

1

N/A

10.73

N/A
