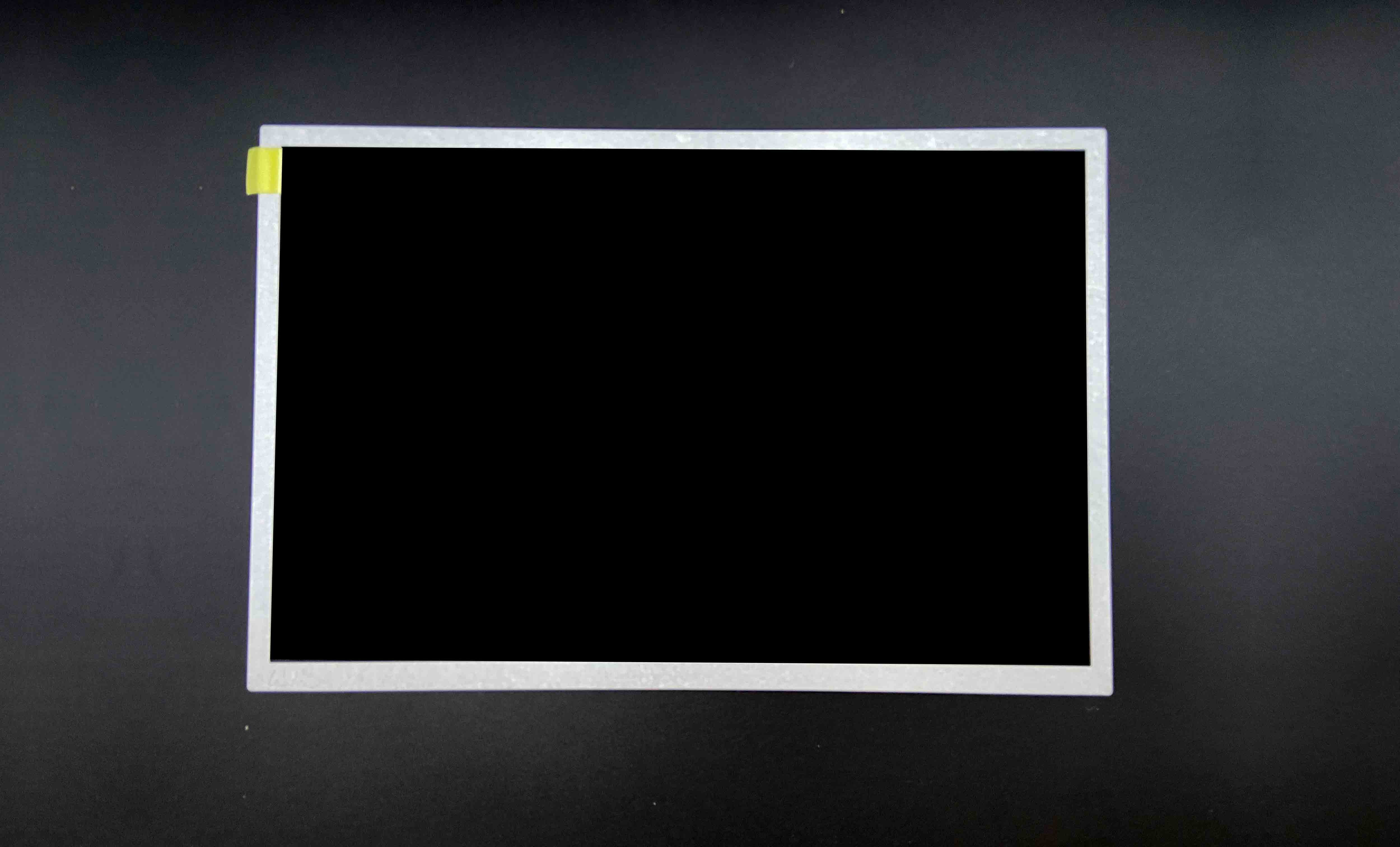

面板品牌

龙腾(IVO)

面板型号

M070SWP1 R4

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,134PPI

像素布局

RGB垂直条状

显示区域

153.6(W)×86.64(H)mm

外观尺寸

165(W)×104(H)×5.3(D)mm

可视尺寸

156.0×89.04(H×V)mm

表面处理

雾面，Hard coating(3H)

亮度(cd/m²)

500  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

推荐视角

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

70/70/50/60 (Typ.)(CR≥10)

响应速度

16(Typ.)(Tr+Td)ms

颜色数量

16.7M,50%NTSC

背光系统

8S2P WLED,50K小时，不含驱动

重量

126/136g(Typ./Max.)

适用于

刷新频率

60Hz

触摸屏

无触摸

信号类型

TTL(1 ch,8-bit),FPC,60 pins

电压供应

3.3/10.4/22/-7V(Typ.)(VCC/AVDD/VGH/VGL)

最大额定

存储温度：-30～80℃    工作温度：-20～70℃

龙腾液晶模组M070SWP1 R4结构详情

像素特征：

像素数量

800(RGB)×480,WVGA

点间距

0.064×0.1805 mm(H×V)

像素布局

RGB垂直条状(

像素间距

0.192×0.1805 mm(H×V)[134PPI]

结构尺寸：

显示区域

153.6×86.64 mm(H×V)

可视区域

156.0×89.04 mm(H×V)

外观尺寸

165×104mm(H×V)

外观厚度

5.0±0.3mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9(H:V)

外观样式

安装孔位：

Without

其它特征：

重量

126/136g(Typ./Max.)

表面处理

雾面， Hard coating(3H)

龙腾液晶模组M070SWP1 R4光学详情

基本信息：

面板亮度

500  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

70/70/50/60(TyP.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

16(Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.310;Wy:0.330

显示颜色

16.7M(8-bit)

色温

6638K

亮度变动

1.43(Max.)(9 points)

1931色域：

NTSC比值

54%

sRGB覆盖率

76%

Adobe RGB覆盖率

56%

DCI-P3覆盖率

56%

Rec.2020覆盖率

40%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

龙腾液晶模组M070SWP1 R4电子详情

工作频率：

60Hz

翻转扫描：

翻转(水平/垂直)

时序控制(T-CON):

Embedded T-CON

龙腾液晶模组M070SWP1 R4背光详情

背光特征：

灯管类型

WLED

灯管形状

阵列

灯管寿命

50K(Min.)小时

是否可换

-

数量

8S2P

位置

侧入式光源

灯管电气：

电压输入

26.4V(Typ.)

电流输入

120mA(Typ.)

功耗

3.46W(Max.)

接口特征：

类型

端子

位置

-

灯管驱动

无

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

日压端子

BHSR-02VS-1

3.5mm

2 pins

1 pcs

BLE-2PINS-AC

龙腾液晶模组M070SWP1 R4信号详情

信号系统：

TL(1 ch,8-bit)

信号逻辑电压

0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

信号电气：

电压输入

3.3/10.4/22/-7V(Typ.)(VCC/AVDD/VGH/VGL)

电流输入

TBD

接口特征：

类型

FPC

位置

-

FPC详情：

品牌

型号

脚间距

脚数

数量

接口定义

0.5 mm

60 pins

1 pcs
