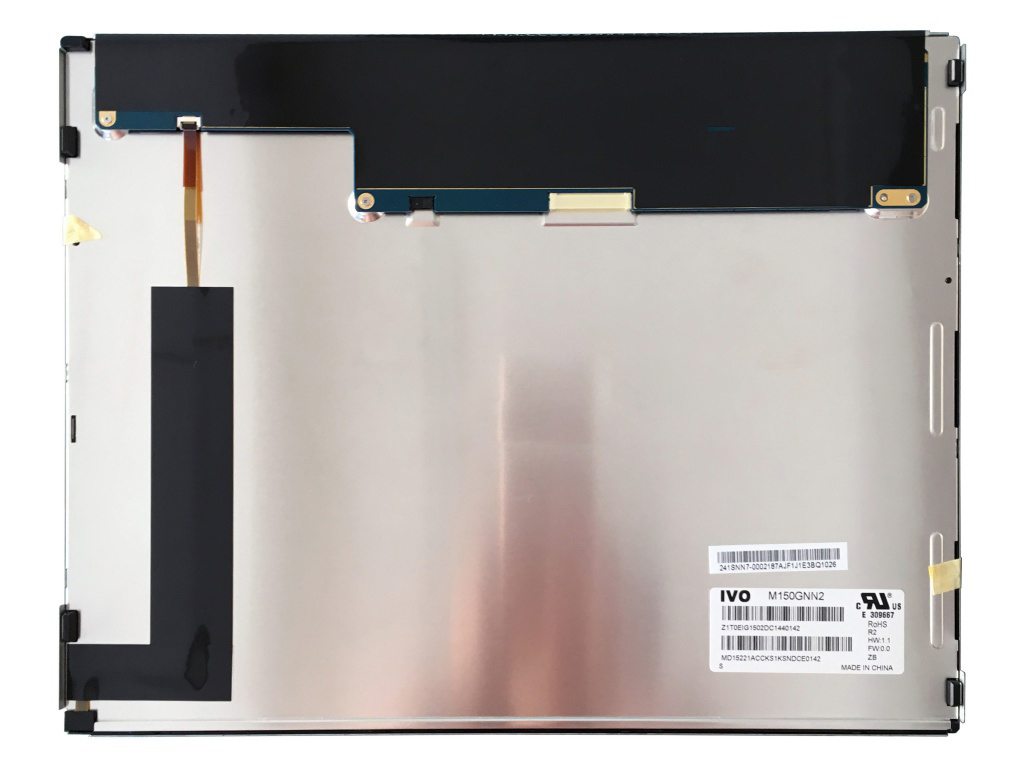

面板品牌

龙腾(IVO)

面板型号

M150GNN2 R2

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×12.5(D)mm

可视尺寸

307.4(W)×231.3(H)mm

表面处理

雾面，Hard coating(3H)

亮度(cd/m²)

420(Typ.)

对比度

800:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

80/80/80/80(Typ.)(CR≥10)

响应速度

16(Typ.)(Tr+Td)ms

颜色数量

262K,70%NTSC

背光类型

WLED,50K小时，含LED驱动器

屏幕重量

930/960g(Typ./Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6-bit),端子，20 pins

供应电压

3.3V(Typ.)

最大额定     存储温度：-30～80℃工作温度：-20～70℃

龙腾液晶模组M150GNN2    R2结构特征

对角尺寸：

15.0"

像素特征：

像素数量

像素排列(

点间距(H×V)

像素间距(H×V)

1024(RGB)×768,XGA

RGB垂直条状

0.099×0.297 mm

0.297×0.297 mm [85PPI]

结构尺寸：

显示区域(H×V)

开口区域(H×V)

外观尺寸(H×V)

外观厚度

304.128×228.096 mm

307.4×231.3 mm

326.5×253.5mm

12.0±0.5 mm

外观特征：

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

4:3

风景模式

其它参数：

重量

表面防护

表面处理

930/960g(Typ./Max.)

雾面，Hard coating(3H)

安装孔位：

Side mounting holes(4-M3)on left,right bezel

龙腾液晶模组M150GNN2 R2光学特征

基本信息：

显示亮度

显示模式

对比度

420  cd/m²(Typ.)

TN,常白显示，透射式

800:1(Typ.)(透射)

推荐视角

可视角度

响应时间

6 o'cdlock

80/80/80/80(Typ.)(CR≥10)

16(Typ.)(Tr+Td)(ms)

色彩性能：

色温

支持颜色

白色坐标

6974K

262K(6-bit)

Wx:0.305;Wy:0.325

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

70%

91%

71%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

73%

52%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

亮度均匀性：

1.25/1.33(Typ./Max.)(9 points)

龙腾液晶模组M150GNN2 R2电子特征

帧频率：

60Hz

翻转扫描：

翻转(180°)

功率总耗：

8.8W(Max.)

龙腾液晶模组M150GNN2 R2光源特征

光源特征：

光源类型

位置

寿命(小时)

数量

形状

是否可换

WLED

侧入式光源(底部)

50K(Typ.)

接口特征：

WLED驱动状态

物理类型

接口位置

含LED驱动器

端子

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

信盛精工

MSB24038P5A

1 pcs

5 pins

1.25 mm

WLED驱动电气：

输入电压

输入电流

功率消耗

10.8/12.0/12.6V(Min./Typ./Max.)

7.5W(Max.)

龙腾液晶模组M150GNN2 R2信号特征

信号电气：

输入电压

输入电流

功率消耗

3.3V(Typ.)

0.25A  (Typ.)

1.3W(Max.)

接口特征：

信号类型

物理类型

接口位置

LVDS(1ch,6-bit)

端子

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

信盛精工

MSB240420HD

1 pcs

20 pins

1.25 mm

龙腾液晶模组M150GNN2 R2包装特征

包装类型            片/包装

  箱数

 包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱                 14

  1

 406×331×343

18.00

0.0461
