面板品牌

龙腾(IVO)

面板型号

M140NWF7 R2

面板尺寸

14.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,157PPI

像素布局

RGB垂直条状

显示区域

309.31(W)×173.99(H)mm

外观尺寸

315.61(W)×186.39(H)×3.9(D)mm

可视区域

表面处理

雾面，Hard coating(3H)

面板亮度

400  cd/m²(Typ.)

对比度

600:1(Typ.)(TM)

可视角度

85/85/85/85(Typ.)(CR≥10)

工作模式

IPS,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ.)(Tr+Td)ms

显示颜色

16.7M,72%NTSC

光源类型

WLED,15K小时，含LED驱动器

工作频率

120Hz

角触摸屏

无触摸

外观样式

薄屏(PCBA弯折，厚度≤3.0mm)

面板应用

信号接口

eDP(4 Lanes),eDP1.3,40 pins,端子

驱屏电压

3.3V(Typ.)

工作环境     工作：0～50℃;存储： -20～70℃

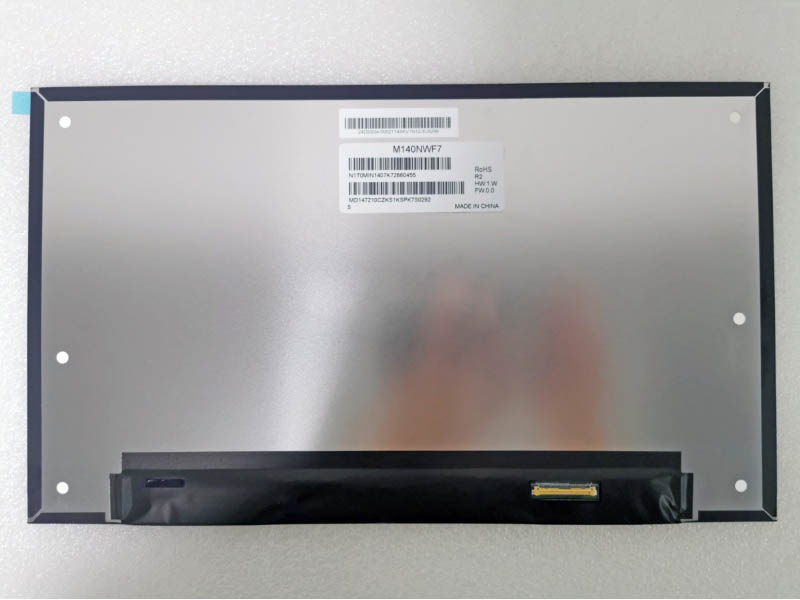

龙腾液晶模组M140NWF7 R2结构详情

像素特征：

分辨率

1920(RGB)×1080,FHD

像素配置

RGB垂直条状(

点间距(W×H)

0.0537×0.1611 mm

像素间距(W×H)

0.1611×0.1611 mm [157PPI]

结构尺寸：

显示尺寸

309.31(W)×173.99(H)mm

外观尺寸

315.61(W)×186.39(H)mm

可视尺寸

-

外观厚度

2.0/3.9(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观形状

薄屏(PCBA弯折，厚度≤3.0mm)

安装方式：

Without

其它详情：重量

245g(Max.)

表面处理

雾面， Hard coating(3H)

龙腾液晶模组M140NWF7 R2光学详情

亮度(cd/m²)

400(Typ.)

对比度

600:1(Typ.)(透射)

基本信息： 最佳角度

全视角

响应速度

25(Typ.)(Tr+Td)(ms)

可视角度

85/85/85/85(Typ. (CR≥10)

光学模式

IPS,常黑显示，透射式

色度

Wx:0.311;Wy:0.330

颜色数量

16.7M(8-bit)

色彩性能：
          色温

6584K

白场变动

1.25/1.67(Max.)(5/13 points)

NTSC比值

72%

sRGB覆盖率

94%

1931色域： Adobe RGB覆盖率

73%

DCI-P3覆盖率

74%

Rec.2020覆盖率

53%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

龙腾液晶模组M140NWF7 R2电子详情

刷新频率：

120Hz

翻转扫描：

No

功率总耗：

5.74W(Max.)

龙腾液晶模组M140NWF7 R2信号详情

信号电气：

输入电流

0.52A(Max.)

输入电压

3.3V(Typ.)

功耗

171W(Typ.)

信号接口

eDP(4 Lanes),eDP1.3

接口特征：

位置

背面

类型

端子

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

I-PEX

20455-040E-66

1 pcs

0.5 mm

40 pins

龙腾液晶模组M140NWF7 R2发光详情

灯管特征：

灯管类型

WLED

背光可换性

-

位置

侧入式光源

数量

-

灯管形状

-

寿命

15K(Min.)小时

接口特征：

位置

-

类型

包 含 在 屏 信 号 接 口

中

背光驱动：

含LED驱动器

驱动电气：

输入电流

输入电压

6.0/12.0/21.0V(Min./Typ./Max.)

功耗

4.03W(Max.)

龙腾液晶模组M140NWF7 R2包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)            体积(m³)

备注

纸箱

40

1

N/A

N/A

N/A
