面板品牌

龙腾(IVO)

面板型号

M125NWF4 R0

面板尺寸

12.5英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,176PPI

像素布局

RGB垂直条状

显示区域

276.48(W)×155.52(H)mm

外观尺寸

282.4(W)×179.32(H)×2.5(D)mm

可视区域

表面处理

镜面(Haze 0%),Hard coating(3H)

面板亮度

300  cd/m²(Typ.)

对比度

1200:1(Typ.)(TM)

可视角度

85/85/85/85(Typ.)(CR≥10)

工作模式

IPS,常黑显示，透射式

视角方向

全视角

反应时间

30(Typ.)(Tr+Td)ms

显示颜色

16.7M,50%NTSC

光源类型

9S3P WLED,15K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

外观样式

薄屏(PCBA平直，厚度≤3.2mm)

面板应用

信号接口

eDP(2 Lanes),eDP1.3,30 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作：0～50℃;存储：-20～60℃

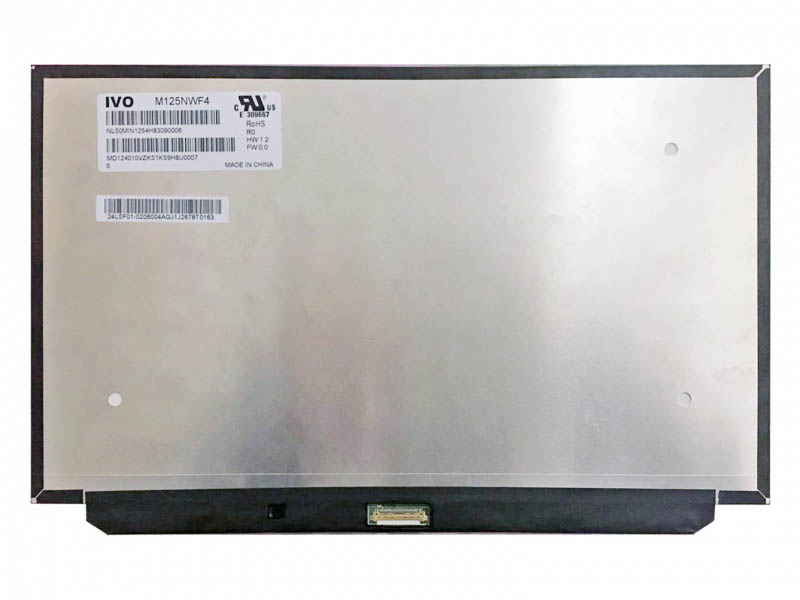

龙腾液晶模组M125NWF4 RO结构特征

屏幕尺寸：

12.5时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1920(RGB)×1080,FHD

RGB垂直条状

0.048×0.144mm

0.144×0.144 mm [176PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

276.48×155.52 mm

282.4×179.32 mm

2.3/2.5(Typ./Max.)mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9(W:H)

风景模式

薄屏(PCBA平直，厚度≤3.2mm)

安装方式：

Without

其它特征：

表面防护

重量

表面处理

170g(Max.)

镜面(Haze 0%),Hard coating(3H)

龙腾液晶模组M125NWF4 R0光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

300(Typ.)

IPS,常黑显示，透射式

1200:1(Typ.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

85/85/85/85(Typ.)(CR≥10)

全视角

30(Typ.)(T+Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6485K

16.7M(6-bit+Hi-FRC)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

51%

72%

53%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

53%

38%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动

：1.25/1.67(Max.)(5/13 points)

龙腾液晶模组M125NWF4 R0电子特征

功率总耗：

2.8W(Max.)

刷新频率：

60Hz

翻转扫描：

No

龙腾液晶模组M125NWF4 R0信号特征

信号电气：

电流输入

电压输入

功耗

278/303mA(Typ./Max.)

3.3V  (Typ.)

0.95/1.0W  (Typ./Max.)

接口特征：

位置

类型

信号类型

背面

端子

eDP(2 Lanes),eDP1.3

信号接口：

品牌

型号

数量

脚间距         脚数

脚定义

I-PEX

20455-030E-66

1 pcs

0.5 mm

30 pins

EDP-30P2L-020J

龙腾液晶模组M125NWF4 R0背光特征

背光特征：

类型

位置

形状           数 量

寿命(小时)

是否可换

WLED

侧入式光源

3串

9S3P

15K(Min.)

接口特征：

位置

类型

WLED驱动

包含在屏信号接口中

含LED驱动器

驱动电气：

电流输入

电压输入

功耗

5.0/12.0/21.0V(Min./Typ./Max.)

1.8W(Max.)

龙腾液晶模组M125NWF4 R0包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)           备注

纸箱

40

1

N/A

N/A

N/A
