面板品牌

龙腾(IVO)

面板型号

V123AWF3 R1

面板尺寸

12.3英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×720,167PPI

像素布局

RGB垂直条状

显示区域

292.032(W)×109.512(H)mm

外观尺寸

308.832(W)×132.312(H)×9.83(D)mm

可视尺寸

表面处理

Hard coating(3H)

亮度(cd/m²)

1000(Typ.)

对比度

1200:1(Typ.)[透射]

最佳角度

全视角

光学模式

PS,常黑显示，透射式

可视角度

85/85/85/85(Typ.)(CR≥10)

响应速度

25(Typ.)(Tr+Td)ms

颜色数量

16.7M,75%NTSC

背光类型

1154P WLED,30K小时，含LED驱动器

屏幕重量

833/871g(Typ./Max.)

适用于

刷新频率

60Hz

触摸功能

In-Cell Touch,I2C

信号系统

LVDS(2ch,8-bit),端子，50 pins

供应电压

3.3/6.5/-6.5V(Typ.)(VCC/VSP/VSN)

最大额定

存储温度： -40～90℃工作温度： -30～85℃

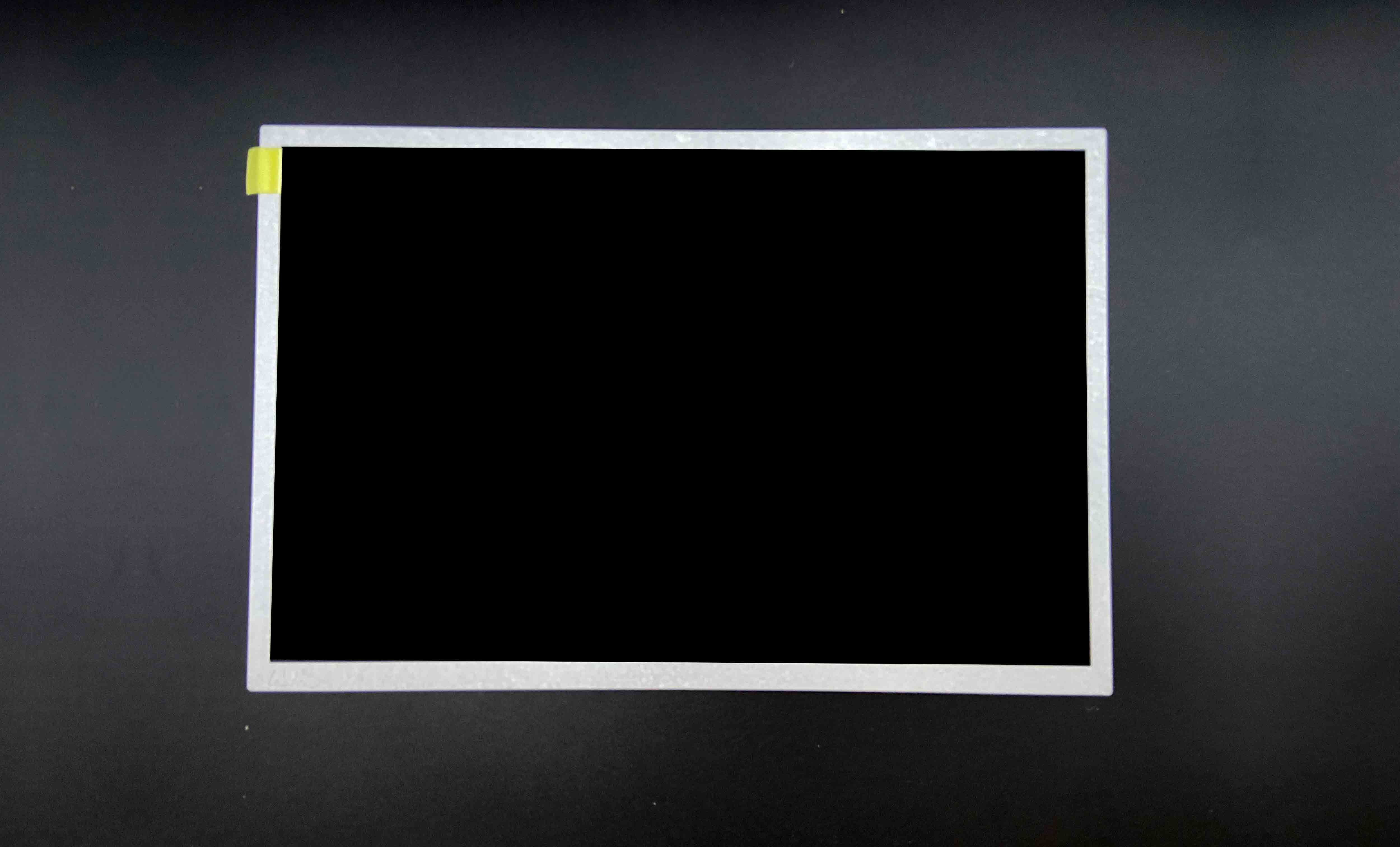

龙腾液晶模组V123AWF3 R1结构详情

像素特征：

解析度

1920(RGB)×720

点间距(mm)

0.0507×0.1521(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.1521×0.1521(H×V)[167PPI]

结构尺寸：

显示区域(mm)

292.032(H)×109.512(V)

开口区域(mm)

外观尺寸(mm)

308.832(H)×132.312(V)

外观厚度(mm)

6.56/9.83(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

8:3(H:V)

风景肖像

风景模式

触摸面板：

触摸技术

In-Cell Touch

信号接口

包含在屏信号接口中

触摸控制器

含有控制器

操作系统

-

信号种类

I2C

同时触点

-

安装方式：

Without

其它参数：

重量

833/871g(Typ./Max.)

表面处理

Hard coating(3H)

表面防护

带盖板

龙腾液晶模组V123AWF3 R1光学详情

基础信息：

显示亮度

1000  cd/m²(Typ.)

对比度

1200:1(Typ.)(透射)

可视角度

85/85/85/85(Typ.)(CR≥10)

显示模式

IPS,常黑显示，透射式

推荐视角

全视角

响应时间(ms)

25(TyP.)(Tr+Td)

色彩性能：

白色坐标

Wx:0.333;Wy:0.340

支持颜色

16.7M(8-bit)

色温

5484K

亮度均匀性

1.25/1.33(Typ./Max. (9 points)

1931色域：

NTSC比值

75%

sRGB覆盖率

98%

Adobe RGB覆盖率

76%

DCI-P3覆盖率

78%

Rec.2020覆盖率

56%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视性

是

透射度

龙腾液晶模组V123AWF3 R1电子详情

帧频率：

60Hz ?

翻转扫描：

No

龙腾液晶模组V123AWF3 R1信号详情

信号电气：

电压供应

3.3/6.5/-6.5V(Typ.)(VCC/VSP/VSN)

电流供应

116/71/76mA(Typ. (ICC/ISP/ISN)

功率消耗

1.34mW(Typ.)

信号类型：

LVDS(2ch,8-bit)

逻辑电压

-

接口特征：

位置

-

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

FFSKL05007G50G

0.5 mm

50 pins

1 pcs

龙腾液晶模组V123AWF3 R1光源详情

光源特征：

光源类型

WLED

数量

1154P

光源寿命

30K(Min.)小时

是否可换

形状

4串

光源位置

侧入式光源

灯管电气：

电压供应

36.3V(Max.)

电流供应

120mA(Typ.)

功率消耗

17.43W(Max.)

接口特征：

位置

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

10 pins

1 pcs

光源驱动：

含LED驱动器

驱动电气：

电压供应

TBD

电流供应

龙腾液晶模组V123AWF3 R1包装详情

包装类型

片/包装

箱数              包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

20

1                    N/A

N/A

N/A
