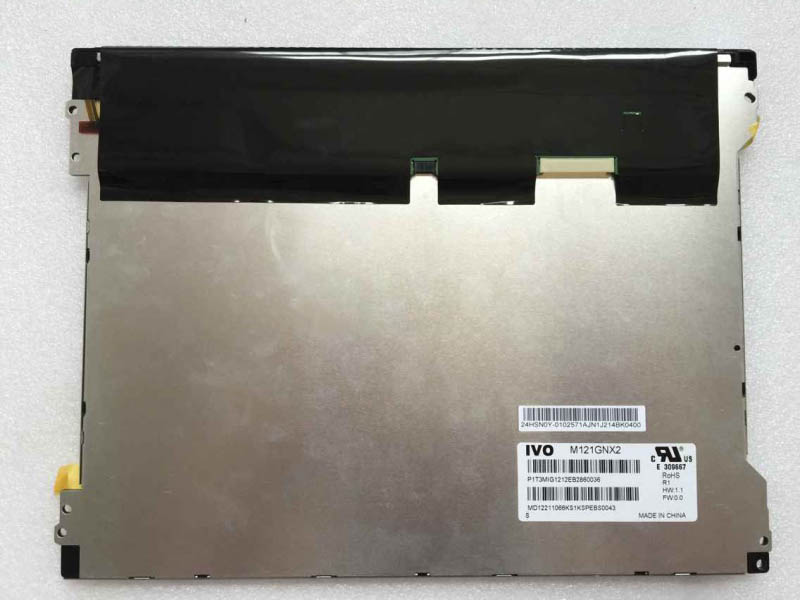

面板品牌 ：龙腾(IVO) 面板型号：M121GNX2 R1 面板尺寸 ：12.1英寸 分辨率 ：1024(RGB)×768,XGA,105PPI 显示区域 ：245.76(W)×184.32(H)mm 外观尺寸 ：279(W)×209(H)×9(D)mm 对比度 ：800:1(Typ.)(透射) 可视角度 ：80/80/80/80(TyP.)(CR≥10) 信号接口 ：LVDS 工作温度：-20 ~ 70°C 生产状态：量产中。
|
面板品牌 |
龙腾(IVO) |
面板型号 |
M121GNX2 R1 |
|
面板尺寸 |
12.1英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
1024(RGB)×768,XGA,105PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
245.76(W)×184.32(H)mm |
外观尺寸 |
279(W)×209(H)×9(D)mm |
|
可视尺寸 |
250.8(W)×189.4(H) |
表面处理 |
雾面 |
|
面板亮度 |
350 cd/m²(Typ.) |
对比度 |
800:1(Typ.)(透射) |
|
可视角度 |
80/80/80/80 (Typ. (CR≥10) |
工作模式 |
TN,常白显示，透射式 |
|
视角方向 |
6 o'clock |
反应时间 |
16(Typ.)(Tr+Td)ms |
|
显示颜色 |
262K/16.7M,72%NTSC |
灯管类型 |
4 strings WLED,30K小时，含LED驱动器 |
|
工作频率 |
60Hz |
触摸屏 |
无触摸 |
|
重量 |
518.7/545g(Typ./Max.) |
面板应用 |
|
|
信号接口 |
LVDS(1 ch,6/8-bit),20 pins,端子 |
||
|
驱屏电压 |
3.3V(Typ.) |
||
|
工作环境 |
工作温度：-20～70C;存储温度：-30～80C |
||
|
龙腾液晶模组M121GN X2 R1结构特征 |
||||
|
对角尺寸： |
12.1" |
|||
|
像素特征： |
像素数量 |
像素排列 |
点间距(H×V) |
像素间距(H×V) |
|
1024(RGB)×768,XGA |
RGB垂直条状 |
0.080×0.240 mm |
0.240×0.240 mm [105PPI] |
|
|
结构尺寸： |
显示区域(H×V) |
开口区域(H×V) |
外观尺寸(H×V) |
外观厚度 |
|
245.76×184.32 mm |
250.8×189.4 mm |
279×209 mm |
6.0/9.0(Typ./Max.)mm |
|
|
外观特征： |
物理形状 |
宽高比(H:V) |
风景肖像 |
外观样式 |
|
平面矩形 |
4:3 |
风景模式 |
- |
|
|
其它参数： |
重量 |
表面防护 |
表面处理 |
|
|
518.7/545g(Typ./Max.) |
|
雾面 |
||
|
安装孔位： |
Face mounting holes(4-Φ3.4,3-R1.7)on left and right bezel |
|||
|
龙腾液晶模组M121GN X2 R1光学特征 |
|||
|
基本信息： |
显示亮度 |
显示模式 |
对比度 |
|
350 cd/m²(Typ.) |
TN,常白显示，透射式 |
800:1(Typ.)(透射) |
|
|
推荐视角 |
可视角度 |
响应时间 |
|
|
6 o'cdlock |
80/80/80/80(Typ.)(CR≥10) |
16(Typ.)(Tr+Td)(ms) |
|
|
色彩性能： |
色温 |
支持颜色 |
白色坐标 |
|
6974K |
262K/16.7M(6-bit/8-bit) |
Wx:0.305;Wy:0.325 |
|
|
1931色域： |
NTSC比值 |
sRGB覆盖率 |
Adobe RGB覆盖率 |
|
73% |
93% |
73% |
|
|
DCI-P3覆盖率 |
Rec.2020覆盖率 |
色域说明 |
|
|
76% |
54% |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
亮度均匀性： |
1.25/1.33(Typ./Max.)(9 points) |
||
|
龙腾液晶模组M121GNX2 R1电子特征 |
|
|
帧频率： |
60Hz |
|
翻转扫描： |
翻转(180°) |
|
功率总耗： |
6.93W(Max.) |
|
龙腾液晶模组M121GNX2 R1光源特征 |
||||||
|
光源特征： |
光源类型 |
位置 |
寿命(小时) |
数量 |
形状 |
是否可换 |
|
WLED |
侧入式光源 |
30K(Min.) |
4 strings |
4串 |
|
|
|
接口特征： |
WLED驱动状态 |
物理类型 |
接口位置 |
|||
|
含LED驱动器 |
|
端子 |
- |
|||
|
接口详情： |
品牌 |
型号 |
数量 |
脚数 |
脚间距 |
脚定义 |
|
信盛精工 |
MSB24038P5A |
1 pcs |
5 pins |
1.25 mm |
|
|
|
WLED驱动电气： |
输入电压 |
输入电流 |
功率消耗 |
|||
|
10.8/12.0/12.6V(Min./Typ./Max.) |
240mA(Typ.) |
6.1W(Max.) |
||||
|
龙腾液晶模组M121GNX2 R1信号特征 |
||||||
|
信号电气： |
输入电压 |
输入电流 |
功率消耗 |
|||
|
3.3V(Typ.) |
250mA(Max.) |
0.825W(Max.) |
||||
|
接口特征： |
信号类型 |
物理类型 |
接口位置 |
|||
|
LVDS(1 ch,6/8-bit) |
端子 |
- |
||||
|
接口详情： |
品牌 |
型号 |
数量 |
脚数 |
脚间距 |
脚定义 |
|
信盛精工 |
MSB240420HE |
1 pcs |
20 pins |
1.25 mm |
LVDS-20P1C8B-080D |
|
|
龙腾液晶模组M121GNX2 R1包装特征 |
||||||
|
包装类型 |
片/包装 |
箱数 包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
|
纸箱 |
20 |
1 |
N/A |
N/A |
N/A |
|
