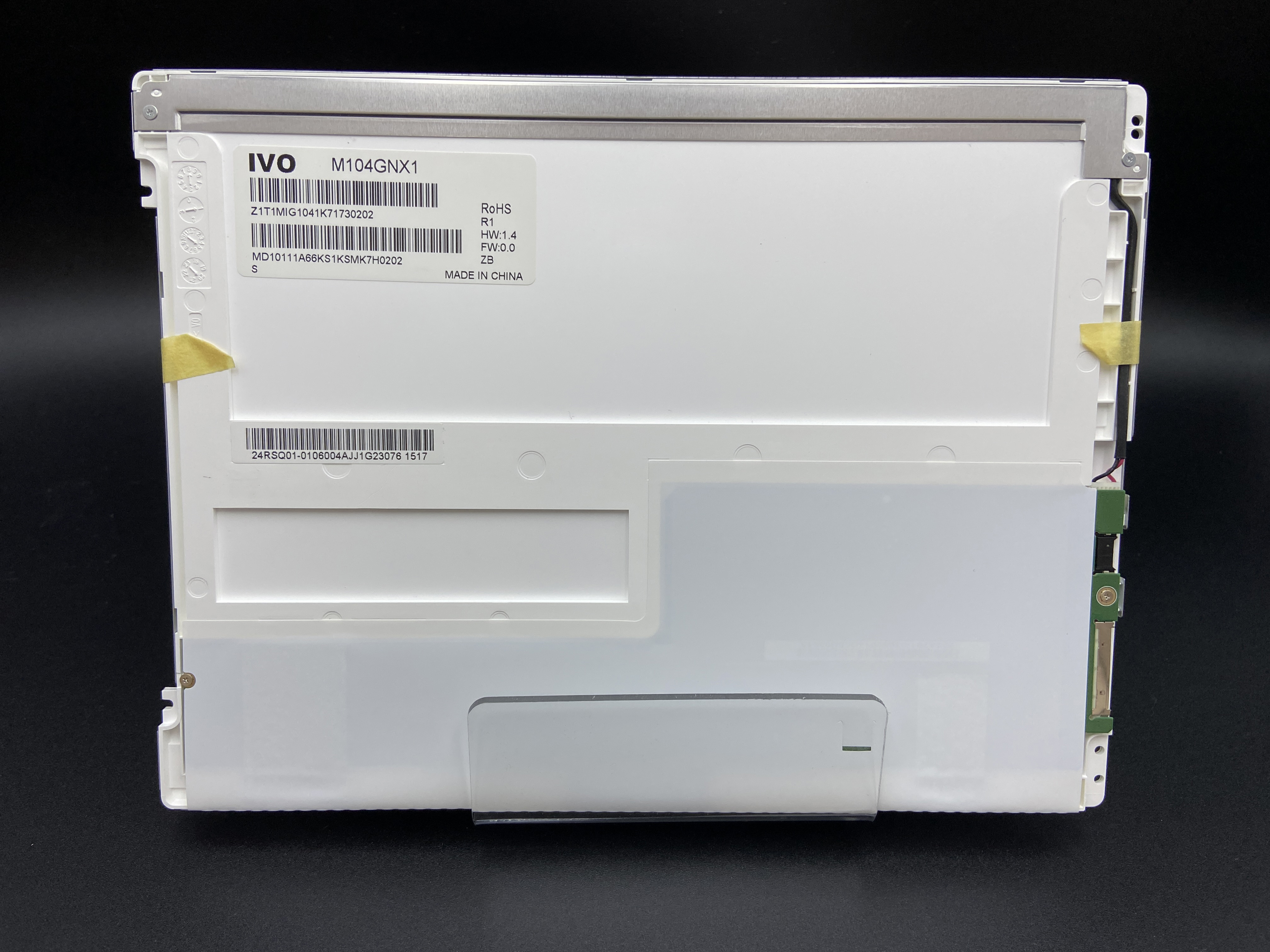

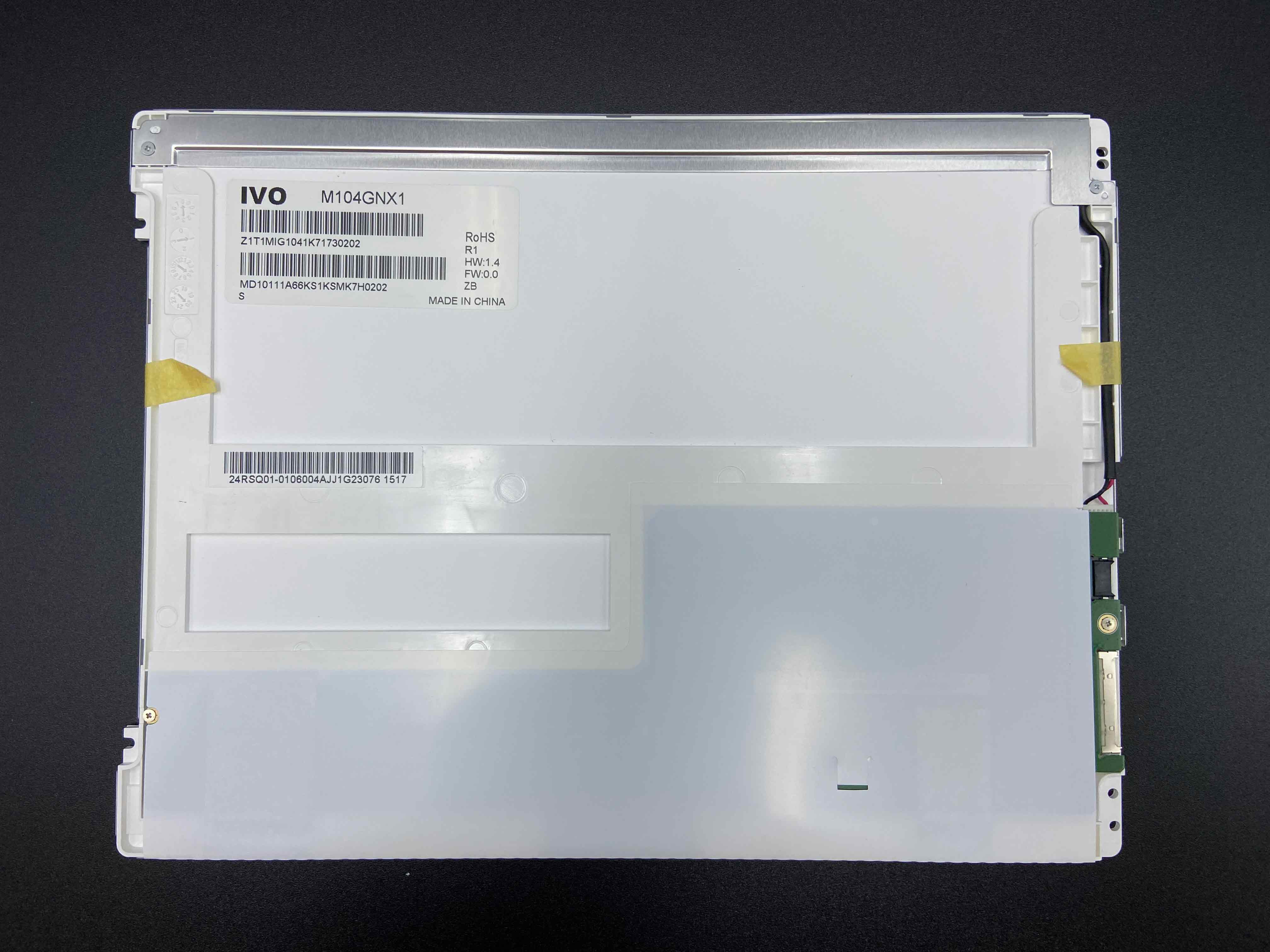

面板品牌

龙腾(IVO)

面板型号

M104GNX1 R1

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,123PPI

像素布局

RGB垂直条状

显示区域

211.2(W)×158.4(H)mm

外观尺寸

236(W)×176.9(H)×6.3(D)mm

开口区域

214.8(W)×162.0(H)mm

表面处理

雾面，Hard coating(3H)

显示亮度

350  cd/m²(Typ.)

对比度

900:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

16(Typ.)(Tr+Td)ms

可视角度

75/75/75/75(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K/16.7M,50%NTSC

光源类型

WLED,30K小时，含LED驱动器

重量

290g(Max.)

应用产品

帧频率

60Hz

角触摸技术

无触摸

接口类型

20 pins LVDS(1 ch,6/8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度：-20～70℃;存储温度：-30～80℃

龙腾液晶模组M104GNX1 R1结构详情

像素特征：

分辨率

1024(RGB)×768,XGA

像素配置

RGB垂直条状

点间距(W×H)

0.06875×0.20625 mm

像素间距(W×H)

0.20625×0.20625 mm [123PPI]

物理尺寸：

显示尺寸

211.2(W)×158.4(H)mm

外观尺寸

236(W)×176.9(H)mm

可视尺寸

214.8(W)×162.0(H)mm

外观厚度

5.7/6.3(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

4:3

外观样式

安装方式：

Face mounting holes(4pcs)on left,righ bezel

其它细节：重量

290g(Max.)

表面处理

雾面， Hard coating(3H)

龙腾液晶模组M104GNX1 R1光学详情

基础信息：

亮度(cd/m²)

350(Typ.)

对比度

900:1(Typ.)(透射)

最佳角度

6 o'clock

响应速度

16(Typ.)(Tr+Td)ms

可视角度

75/75/75/75(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.310;Wy:0.330

颜色数量

262K/16.7M(6-bit/6-bit+Hi-FRC)

色温

6638K

白场变动

1.25/1.33(Typ./Max. (9 points)

1931色域：

NTSC比值

50%

sRGB覆盖率

70%

Adobe RGB覆盖率

53%

DCI-P3覆盖率

52%

Rec.2020覆盖率

38%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

龙腾液晶模组M104GNX1 R1电子详情

刷新频率：

60Hz

翻转扫描：

翻转(180°)

功率总耗：

3.72W(Max.)

龙腾液晶模组M104GNX1 R1信号详情

信号电气：

输入电流

TBD

输入电压

3.3V  (Typ.)

功率消耗

-

信号接口

LVDS(1 ch,6/8-bit)

接口特征：

位置

-

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB24013P20HA

1.0 mm

20 pins

1 pcs

LVDS-20P1C8B-080D

龙腾液晶模组M104GNX1 R1发光详情

灯管特征：

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

-

灯管形状

-

灯管寿命

30K(Min.)小时

接口特征：

位置

-

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB24038P5A

1.25 mm

5 pins

1 pcs

灯管驱动：

含LED驱动器

驱动电气：

输入电压

12.0V  (Typ.)

输入电流

-

功率消耗

2.88W(Max.)
