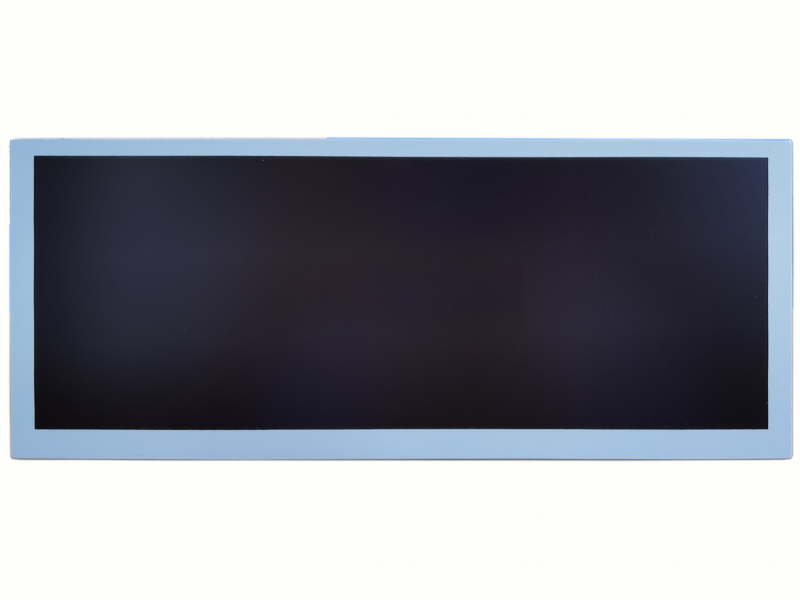

面板品牌

龙腾(IVO)

面板型号

M102AWF2 R9

面板尺寸

10.3英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×720,200PPI

像素布局

RGB垂直条状

显示区域

243.648(W)×91.368(H)mm

外观尺寸

261.14(W)×109.3(H)×12.27(D)mn

开口区域

245.65(W)×94.37(H)mm

表面处理

Hard coating

显示亮度

1000 cd/m2(Typ.)

对比度

1200:1(Typ.)(透射)

推荐视角

全视角

响应时间

20(Typ.)(T+Td)ms

可视角度

85/85/85/85(Typ.)(CR≥10)

显示模式

IPS,常黑显示，透射式

支持颜色

16.7M,90%DCI-P3

光源类型

WLED [10S3P],30K小时，无驱动

重量

330g(Max.)

应用产品

帧频率

60Hz

角触摸技术

无触摸

接口类型

50 pins LVDS(2ch,8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度：-30～85℃;存储温度：-40～90℃;抗振性能：2.9G(28.4 m/s2)

龙腾液晶模组M102AWF2 R9结构详情

像素特征：

像素数量

1920(RGB)×720

点间距

0.0423×0.1269 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.1269×0.1269 mm(H×V)[200PPI]

结构尺寸：

显示区域

243.648×91.368 mm(H×V)

可视区域

245.65×94.37 mm(H×V)

外观尺寸

261.14×109.3mm(H×V)

外观厚度

8.22/12.27(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

8:3(H:V)

外观样式

安装孔位：

Without

其它特征：

重量

330g(Max.)

表面处理

Hard coating

龙腾液晶模组M102AWF2 R9光学详情

基本信息：

面板亮度

1000   cd/m²(Typ.)

对比度

1200:1(Typ.)(透射)

可视角度

85/85/85/85(Typ.)(CR≥10)

光学模式

IPS,常黑显示，透射式

视角方向

全视角

反应时间

20(Typ.)(T+Td)ms

色彩性能：

白色色度

Wx:0.307;Wy:0.335

显示颜色

16.7M(8-bit)

色温

6752K

亮度变动

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

89%

sRGB覆盖率

100%

Adobe RGB覆盖率

85%

DCI-P3覆盖率

90%

Rec.2020覆盖率

66%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视

是

透射系数

龙腾液晶模组M102AWF2 R9电子详情

工作频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率消耗：

8.7W(Max.)

龙腾液晶模组M102AWF2 R9背光详情

背光特征：

灯管类型

WLED

数量

10S3P

灯管寿命

30K(Min.)小时

是否可换

-

灯管形状

3串

位置

侧入式光源

灯管电气：

电压输入

28/33V(Min./Max.)

电流输入

80mA(Typ.)

功耗

7.92W(Max.)

接口特征：

类型

FPC

位置

-

灯管驱动

无

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

0.5 mm

10 pins

1 pcs

龙腾液晶模组M102AWF2 R9信号详情

信号系统：

LVDS(2 ch,8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V  (Typ.)

电流输入

250mA(Max.)

功耗

810mW(Max.)

接口特征：

类型

端子

位置

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

信盛精工

FFSKL05023G50B

0.5 mm

50 pins

1 pcs

龙腾液晶模组M102AWF2 R9包装详情

包装类型          片/包装

  箱数

  包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱              20

  1

  N/A

N/A

N/A
