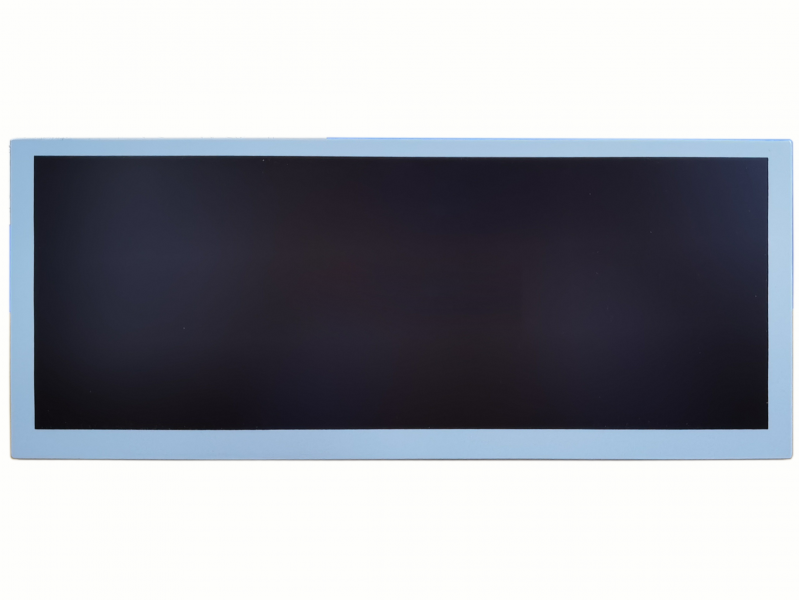

面板品牌

龙腾(IVO)

面板型号

M102AWF2 R3

面板尺寸

10.2英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×720,200PPI

像素布局

RGB垂直条状

显示区域

243.648(W)×91.368(H)mm

外观尺寸

261.14(W)×109.3(H)×15.8(D)mm

可视尺寸

245.65×94.37(H×V)mm

表面处理

Hard coating(3H)

亮度(cd/m²)

800  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

推荐视角

全视角

光学模式

IPS,常黑显示，透射式

可视角度

85/85/85/85(Typ.)(CR≥10)

响应速度

20(Typ.)(Tr+Td)ms

颜色数量

16.7M,75%NTSC

背光系统

8S3P WLED,10K小时，不含驱动

重量

350g(Max.)

适用于

刷新频率

55Hz

角触摸屏

无触摸

信号类型

LVDS(1 ch,8-bit),端子，50 pins

电压供应

3.3V(Typ.)

最大额定

存储温度：-40～90℃工作温度：-30～85℃ ;抗振能力：3.0G(29.4m/s2)

龙腾液晶模组M102AWF2 R3结构特征

面板尺寸：

10.3英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

1920(RGB)×720

RGB垂直条状

0.1269×0.1269  [200PPI]

0.0423×0.1269

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

243.648(H)×91.368(V)

245.65(H)×94.37(V)

261.14(H)×109.3(V)

8.22/15.8(Typ./Max.)mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

8:3(H:V)

-

安装方式：

Rear mounting Pole(6 pcs)

其它详情：

重量

表面防护

表面处理

350g(Max.)

Hard coating(3H)

龙腾液晶模组M102AWF2 R3光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

800  cd/m²(Typ.)

85/85/85/85(Typ.)(CR≥10)

20(TyP.)(Tr+Td)

视角方向

工作模式

对比度

全视角

IPS,常黑显示，透射式

1000:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6752K

16.7M(8-bit)

X:0.307;Y:0.335

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

72%

95%

74%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

75%

54%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25/1.33(Typ./Max. (9 points)

显示性能：

3D技术

阳光下可视性

反射率

是

龙腾液晶模组M102AWF2 R3电子特征

翻转扫描：

翻转(水平/垂直)

工作频率：

55Hz

功率消耗：

8.06W

龙腾液晶模组M102AWF2 R3背光特征

灯管特征：

类型

位置

数量         形状

寿命(小时)

背光可换性

WLED

侧入式光源

8S3P

3串

10K(Min.)

WLED电气：

电压供应

电流供应

功率消耗

22.4/24.0/26.4V(Min./Typ./Max.)

90mA(Typ.)

6.05/6.48/7.13W(Min./Typ./Max.)

接口特征：

位置

背光驱动

类型

无

FPC

接口详情：

品牌

型号

脚间距         Pin数量

数量

脚定义

0.5 mm         10 pins

1 pcs

龙腾液晶模组M102AWF2 R3信号特征

驱动电气：

电压供应

电流供应

功率消耗

3.3V  (Typ.)

257mA(Max.)

925.2mW(Max.)

接口特征：

位置

信号系统

类型

-

LVDS(1 ch,8-bit)

端子

端子详情：

品牌

型号

脚间距         Pin数量

数量

脚定义

北极大

101049-205050

0.5 mm         50 pins

1 pcs

龙腾液晶模组M102AWF2 R3包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

20

1

N/A

N/A

N/A
