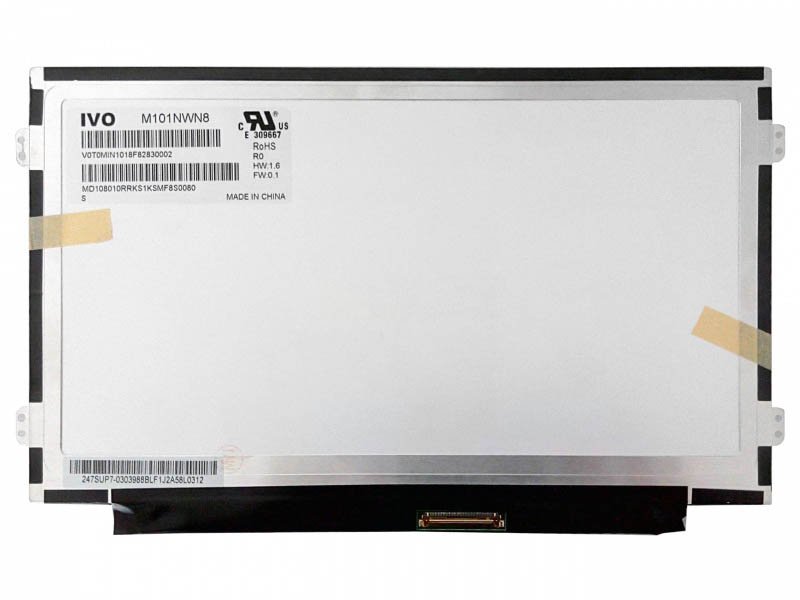

面板品牌

龙腾(IVO)

面板型号

M101NWN8 R0

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1366(RGB)×768,WXGA,155PPI

像素布局

RGB垂直条状

显示区域

222.52(W)×125.11(H)mm

外观尺寸

243(W)×146.5(H)×3.6(D)mm

可视尺寸

225.72(H)×128.28(V)mm

表面处理

雾面，Hard coating(3H)

显示亮度

220  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

视角方向

6 o'clock

响应时间

3/5(Typ.)(Tr/Td)ms

可视角度

45/45/15/35(Typ.)(CR≥10)

操作模式

TN,常白显示，透射式

支持颜色

262K,45%NTSC

光源类型

WLED,15K小时，含LED驱动器

重量

170g(Max.)

适用于

帧频率

60Hz

触摸面板

无触摸

接口类型

40 pins LVDS(1 ch,6-bit),端子

电压供应

3.3V(Typ.)

应用环境    工作温度：0～50°C;存储温度： -20～60°C

龙腾液晶模组M101NWN8 R0结构详情

像素特征：

像素数量

1366(RGB)×768,WXGA

点间距

0.0543×0.1629 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.1629×0.1629 mm(H×V)[155PPI]

结构尺寸：

显示区域

222.52×125.11 mm(H×V)

可视区域

225.72×128.28 mm(H×V)

外观尺寸

243×146.5 mm(H×V)

外观厚度

3.6(Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9(H:V)

外观样式

中厚(PCBA平直，厚3.4~4.0mm)

安装孔位：

Face mounting holes(8 pcs)on left,right slugs

其它特征：

重量

170g(Max.)

表面处理

雾面， Hard coating(3H)

龙腾液晶模组M101NWN8 R0光学详情

基本信息：

面板亮度

220  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

45/45/15/35(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

3/5(Typ.)(Tr/Td)ms

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

262K(6-bit)

色温

6485K

亮度变动

1.25/1.60(Max.)(5/13 points)

1931色域：

NTSC比值

44%

sRGB覆盖率

62%

Adobe RGB覆盖率

46%

DCI-P3覆盖率

46%

Rec.2020覆盖率

33%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

龙腾液晶模组M101NWN8 R0电子详情

工作频率：

60Hz

翻转扫描：

No

功率消耗：

2.6W(Max.)

龙腾液晶模组M101NWN8 R0背光详情

背光特征：

灯管类型

WLED

灯管形状

-

灯管寿命

15K(Min.)小时

是否可换

-

数量

-

位置

侧入式光源

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

含LED驱动器

驱动电气：

电压输入

6.0/12.0/21.0V(Min./Typ./Max.

电流输入

-

功耗

172W(Max.)

龙腾液晶模组M101NWN8 RO信号详情

信号系统：

LVDS(1 ch,6-bit)

信号逻辑电压

信号电气：

电压输入

3.3V  (Typ.)

电流输入

0.3A(Max.)

功耗

0.88W(Max.)

接口特征：

类型

端子

位置

   背面

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义(

庆良

300E40-0010RA-G3

0.5 mm

40 pins

1 pcs

LVDS-40P1C6B-060B

龙腾液晶模组M101NWN8 RO包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

50

1

472×382×340

N/A

0.0613
