面板品牌

龙腾(IVO)

面板型号

M101GWT9 RA

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×600,WSVGA,117PPI

像素布局

RGB垂直条状

显示区域

222.72(W)×125.28(H)mm

外观尺寸

238.6(W)×148.05(H)×10.8(D)mm

开口尺寸

224.92(W)×127.48(H)mm

表面处理

雾面

面板亮度

800  cd/m²(Typ.)

对比度

600:1(Typ.)(TM)

可视角度

70/70/70/50(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

12 o'clock

反应时间

25(Typ.)(Tr+Td)

显示颜色

16.7M,50%NTSC

光源类型

9S3P WLED,30K小时，不含驱动

工作频率

60Hz

角虫摸屏

无触摸

面板重量

330g(Max.)

面板应用

信号接口

LVDS(1 ch,8-bit),40 pins,FPC

驱屏电压

3.3/3.3V(Typ.)(VDD/VDDA)

工作环境

工作：-30～85℃;存储： -40～95℃;耐振动性：2.9G(28.4 m/s2)

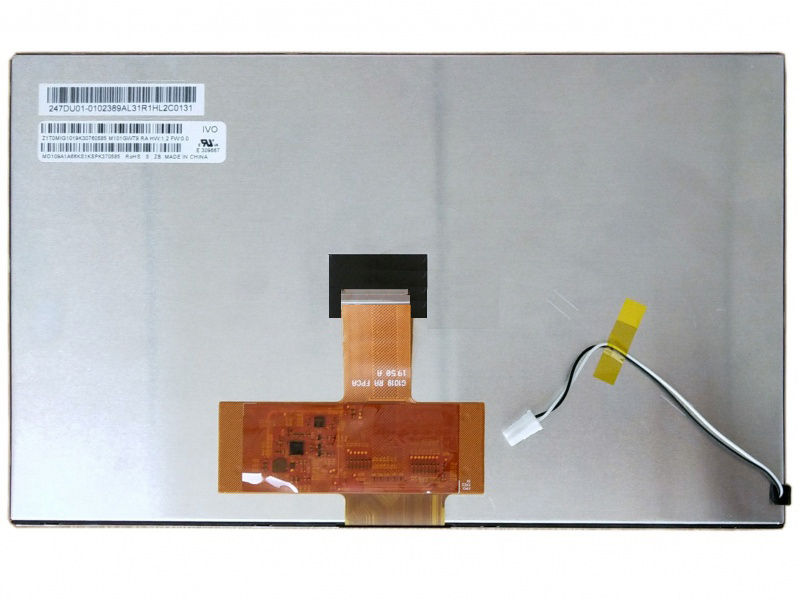

龙腾液晶模组M101GW T9 RA结构详情

像素特征：

解析度

1024(RGB)×600,wSVGA

点间距(mm)

0.0725×0.2088(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.2175×0.2088(H×V)[117PPI]

结构尺寸：

显示区域(mm)

222.72(H)×125.28(V)

开口区域(mm)

224.92(H)×127.48(V)

外观尺寸(mm)

238.6(H)×148.05(V)

外观厚度(mm)

6.5/10.8(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

16:9(H:V)

风景肖像

风景模式

安装方式：

Without

其它参数：

重量

330g(Max.)

表面处理

雾面

龙腾液晶模组M101GW T9 RA光学详情

基础信息：

显示亮度

800  cd/m²(Typ.)

对比度

600:1(Typ.)(透射)

可视角度

70/70/70/50(TyP.)(CR≥10)

显示模式

TN,常白显示，透射式

推荐视角

12 o'clock

响应时间(ms)

25(Typ.)(Tr+Td)

色彩性能：

白色坐标

Wx:0.305;Wy:0.325

支持颜色

16.7M(8-bit)

色温

6974K

亮度均匀性

1.25/1.43(Typ./Max.)(9 points)

1931色域：

NTSC比值

50%

SRGB覆盖率

69%

Adobe RGB覆盖率

52%

DCI-P3覆盖率

52%

Rec.2020覆盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视性

是

透射度

龙腾液晶模组M101GWT9 RA电子详情

帧频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

8.14W(Typ.)

龙腾液晶模组M101GW T9 RA信号详情

信号电气：

电压供应

3.3/3.3V(Typ.)(VDD/VDDA)

电流供应

200/25mA(Typ.)(IDD/IDDA)

功率消耗

743W (Typ.)

信号类型：

LVDS(1 ch,8-bit)

逻辑电压

接口特征：

位置

背面

类型

FPC

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

0.5 mm

40 pins

1 pcs

龙腾液晶模组M101GW T9 RA光源详情

光源特征：

光源类型

WLED

数量

9S3P

位置

侧入式光源

是否可换

形状

阵列

寿命

30K(Min.)Hours

灯管电气：

电压供应

23.4/30.6V(Min./Max.)

电流供应

80mA(Typ.)

接口特征：

位置

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

日压端子

BHSR-02VS-1

3.5 mm

2 pins

1 pcs

BLE-2PINS-AC

光源驱动：

无

龙腾液晶模组M101GWT9 RA包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

20

N/A

N/A

N/A
