面板品牌

龙腾(IVO)

面板型号

M101GWN9 R2

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×600,WSVGA,117PPI

像素布局

RGB垂直条状

显示区域

222.72(W)×125.28(H)mm

外观尺寸

235(W)×143(H)×8.04(D)mm

开口区域

225.72(横)×128.28(竖)mm

表面处理

雾面，Hard coating(3H)

显示亮度

350  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

16(Typ.)(Tr+Td)ms

可视角度

80/80/80/80(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

16.7M,45%NTSC

光源类型

WLED,30K小时，含LED驱动器

重量

310/341g(Typ./Max.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

40 pins LVDS(1 ch,8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度：-20～70C;存储温度：-30～80℃

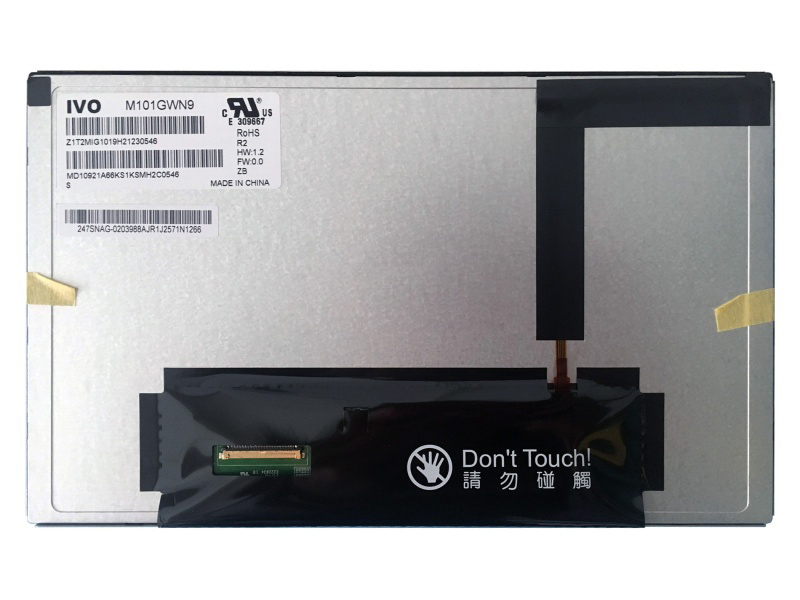

龙腾液晶模组M101GWN9 R2结构详情

像素特征：

解析度

1024(RGB)×600,WSVGA

点间距(mm)

0.0725×0.2088(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.2175×0.2088(H×V)[117PPI]

结构尺寸：

显示区域(mm)

222.72(H)×125.28(V)

开口区域(mm)

225.72(H)×128.28(V)

外观尺寸(mm)

235(H)×143(V)

外观厚度(mm)

5.5/8.04(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

16:9(H:V)

风景肖像

风景模式

安装方式：

Side mounting holes(6-M2)on left,right bezel

其它参数：

重量

310/341g(Typ./Max.)

表面处理

雾面， Hard coating(3H)

龙腾液晶模组M101GWN9 R2光学详情

基础信息：

显示亮度

350  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

80/80/80/80(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

推荐视角

6 o'clock

响应时间(ms)

16(Typ. (Tr+Td)

色彩性能：

白色坐标

Wx:0.305;Wy:0.325

支持颜色

16.7M(6-bit+Hi-FRC)

色温

6974K

亮度均匀性

1.25/1.33(Typ./Max. (9 points)

1931色域：

NTSC比值

49%

sRGB覆盖率

68%

Adobe RGB覆盖率

51%

DCI-P3覆盖率

51%

Rec.2020覆盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

龙腾液晶模组M101GWN9 R2电子详情

帧频率：

60Hz

翻转扫描：

No

功率总耗：

3.27W(Typ.)

龙腾液晶模组M101GWN9 R2信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

220mA(Max.)

功率消耗

0.65W(Max.)

信号类型：

LVDS(1 ch,8-bit)

逻辑电压

接口特征：

位置

_背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSAK24025P40D

0.5 mm

40 pins

1 pcs

LVDS-40P1C8B-020A

龙腾液晶模组M101GWN9 R2光源详情

光源特征：

光源类型

WLED

数量

光源寿命

30K(Min.)小时

是否可换

-

形状

光源位置

侧入式光源

接口特征：

位置

类型

包含在屏信号接口中

光源驱动：

含LED驱动器

驱动电气：

电压供应

5.0±0.5V

电流供应

-

功率消耗

2.62W(Max.)

龙腾液晶模组M101GWN9 R2包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

30

1

N/A

N/A

N/A
