面板品牌

龙腾(IVO)

面板型号

M101GWN9 RO

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×600,WSVGA,117PPI

像素布局

RGB垂直条状

显示区域

222.72(W)×125.28(H)mm

外观尺寸

244(W)×143(H)×12.9(D)mm

可视尺寸

225.72(W)×128.28(H)mm

表面处理

雾面，Hard coating(3H)

亮度(cd/m²)

500  (Typ.)

对比度

500:1(Typ.)[透射]

最佳角度

光学模式

TN,常白显示，透射式

可视角度

80/80/80/80(Typ.)(CR≥10)

响应速度

16(Typ.)(Tr+Td)ms

颜色数量

262K/16.7M,45%NTSC

背光类型

WLED,50K小时，含LED驱动器

屏幕重量

440/440g(Typ./Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6/8-bit),端子，20 pins

供应电压

3.3V(Typ.)

最大额定

存储温度：-30～85℃工作温度：-30～85℃

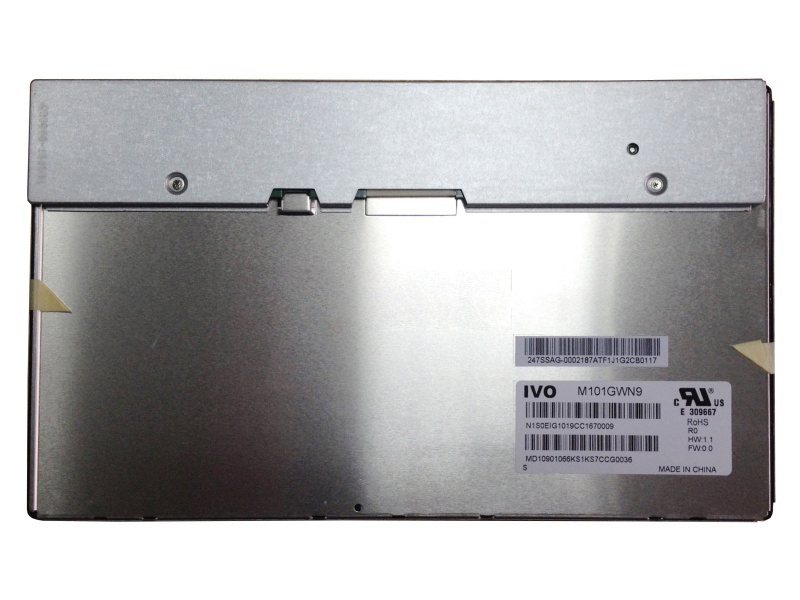

龙腾液晶模组M101GWN9 RO结构详情

像素特征：

像素数量

1024(RGB)×600,WSVGA

点间距

0.0725×0.2088 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.2175×0.2088 mm(H×V)[117PPI]

结构尺寸：

显示区域

222.72×125.28 mm(H×V)

可视区域

225.72×128.28 mm(H×V)

外观尺寸

244×143mm(H×V)

外观厚度

7.2/12.9(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9(H:V)

外观样式

其它特征：

重量

440/440g(Typ./Max.)

表面处理

雾面， Hard coating(3H)

龙腾液晶模组M101GWN9 R0光学详情

基本信息：

面板亮度

500  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

80/80/80/80(TyP.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

-

反应时间

16(Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.305;Wy:0.325

显示颜色

262K/16.7M(6-bit/6-bit+Dithering)

色温

6974K

亮度变动

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

50%

SRGB覆盖率

69%

Adobe RGB覆盖率

52%

DCI-P3覆盖率

52%

Rec.2020覆盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

龙腾液晶模组M101GWN9 R0电子详情

工作频率：

60Hz

翻转扫描：

No

龙腾液晶模组M101GWN9 RO背光详情

背光特征：

灯管类型

WLED

灯管形状

-

灯管寿命

50K(Min.)小时

是否可换

数量

-

位置

侧入式光源

接口特征：

类型

端子

位置

-

灯管驱动

含LED驱动器

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

信盛精工

MSB24038P5A

1.25 mm

5 pins

1 pcs

驱动电气：

电压输入

8.0/12.0/16.0V(Min./Typ./Max.

电流输入

543mA(Max.)

龙腾液晶模组M101GWN9 R0信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V  (Typ.)

电流输入

191mA(Max.)

接口特征：

类型

端子

位置

背面

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

信盛精工

MSB240420HD

1.25 mm

20 pins

1 pcs

龙腾液晶模组M101GWN9 R0包装详情

包装类型

片/包装

箱数

包装长宽高(mm)                  毛重(Kgs)

体积(m³)           备注

纸箱

30

1

N/A

N/A

N/A
