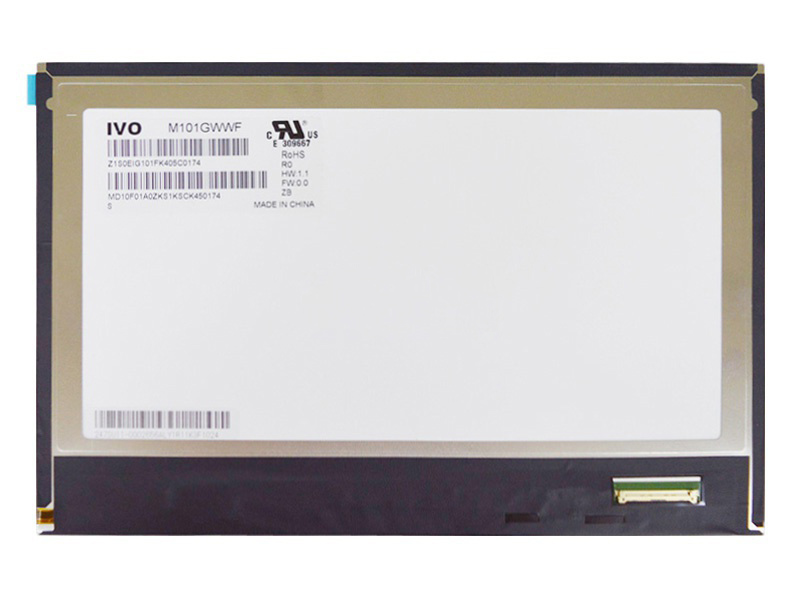

面板品牌

龙腾(IVO)

面板型号

M101GWWF   R0

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,149PPI

像素布局

RGB垂直条状

显示区域

216.96(W)×135.6(H)mm

外观尺寸

229.46(W)×149.1(H)×4.56(D)mm

可视尺寸

表面处理

镜面(Haze 0%),Hard coating(3H)

亮度(cd/m²)

350  (Typ.)

对比度

800:1(Typ.)[透射]

最佳角度

全视角

光学模式

IPS,常黑显示，透射式

可视角度

85/85/85/85(TyP.)(CR≥10)

响应速度

25(Typ.)(Tr+Td)ms

颜色数量

16.7M,45%NTSC

背光类型

WLED,30K小时，含LED驱动器

屏幕重量

165g(Max.

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,8-bit),端子，40 pins

供应电压

3.3V(Typ.)

最大额定

存储温度：-30～80℃工作温度：-20～70℃

龙腾液晶模组M101GWWF RO结构详情

像素特征：

解析度

1280(RGB)×800,WXGA

点间距(mm)

0.0565×0.1695(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.1695×0.1695(H×V)[149PPI]

结构尺寸：

显示区域(mm)

216.96(H)×135.6(V)

开口区域(mm)

外观尺寸(mm)

229.46(H)×149.1(V)

外观厚度(mm)

2.5/4.56(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

薄屏(PCBA弯折，厚度≤3.0mm)

宽高比

16:10(H:V)

风景肖像

风景模式

安装方式：

Without

其它参数：

重量

165g(Max.)

表面处理

镜面(Haze 0%),Hard coating(3H)

龙腾液晶模组M101GWWF RO光学详情

基础信息：

显示亮度

350  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

可视角度

85/85/85/85(Typ.)(CR≥10)

显示模式

IPS,常黑显示，透射式

推荐视角

全视角

响应时间(ms)

25(Typ.)(T+Td)

色彩性能：

白色坐标

Wx:0.313;Wy:0.329

支持颜色

16.7M(8-bit)

色温

6485K

亮度均匀性

1.33/1.43(Typ./Max. (9 points)

1931色域：

NTSC比值

46%

sRGB覆盖率

65%

Adobe RGB覆盖率

48%

DCI-P3覆盖率

48%

Rec.2020覆盖率

34%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

龙腾液晶模组M101GWWF R0电子详情

帧频率：

60Hz

翻转扫描：

No

功率总耗：

3.5W(Max.)

龙腾液晶模组M101GWWF R0信号详情

信号电气：

电压供应

  3.3V(Typ.)

电流供应

信号类型：

LVDS(1 ch,8-bit)

逻辑电压

-

接口特征：

位置

  背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚 定 义

I-PEX

20455-040E-66

0.5 mm

40 pins

1 pcs

龙腾液晶模组M101GWWF RO光源详情

光源特征：

光源类型

WLED

数量

-

位置

侧入式光源

是否可换

-

形状

寿命

30K(Typ.)Hours

接口特征：

位置

-

类型

包含在屏信号接口中

光源驱动：

含LED驱动器

驱动电气：

电压供应

5.0/12.0/21.0V(Min./Typ./Max.)

电流供应

功率消耗

2.5W(Max.)

龙腾液晶模组M101GWWF R0包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

40

1

N/A

N/A

N/A
