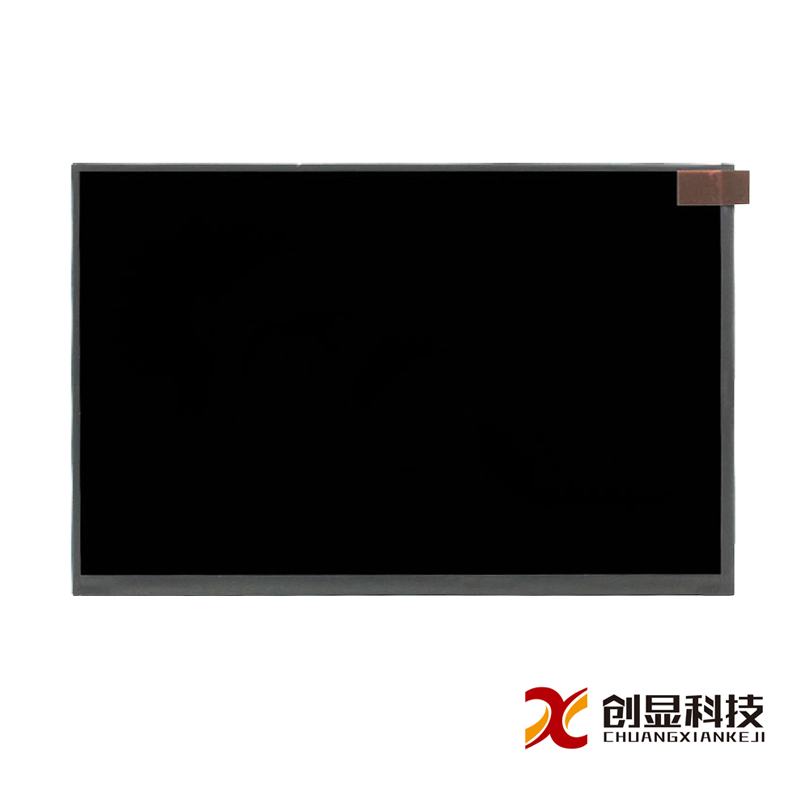

面板品牌

京东方(BOE)

面板型号

GT080X0M-N12-1QP0

面板尺寸

8.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,160PPI

像素布局

RGB垂直条状

显示区域

162.048(W)×121.536(H)mm

外观尺寸

183(W)×141(H)×3.7(D)mm

可视区域

164.8(W)×124.3(H)mm

表面处理

雾面

显示亮度

400  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

推荐视角

12 o'clock

响应时间

20(Typ.)(Tr+Td)ms

可视角度

75/75/75/70(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

16.2M,50%NTSC

光源类型

WLED [3S11P],无驱动

重量

-

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

40 pins LVDS(1 ch,8-bit),FPC

电压供应

3.3/11.62/23/-7.78V(Typ.)(VDD/AVDD/VGH/VGL)

应用环境

工作温度： -20～70℃;存储温度： -30～80℃

京东方液晶模组GT080XOM-N12-1QPO结构特征

屏幕尺寸：

8.0时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1024(RGB)×768,XGA

RGB垂直条状

0.05275×0.15825 mm

0.15825×0.15825 mm [160PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

162.048×121.536 mm

164.8×124.3 mm

183×141 mm

3.4±0.3 mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3(W:H)

风景模式

安装方式：

Without

其它特征：

表面防护

重量

表面处理

雾面

京东方液晶模组GT080X0M-N12-1QPO光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

400(Typ.)

TN,常白显示，透射式

500:1(Typ.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

75/75/75/70(Typ.)(CR≥10)

12 o'clock

20(Typ.)(Tr+Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6402K

16.2M(6-bit+FRC)

Wx:0.314;Wy:0.333

京东方液晶模组GT080X0M-N12-1QPO电子特征

刷新频率：

60Hz

翻转扫描：

转(水平/垂直)

京东方液晶模组GT080X0M-N12-1QPO信号特征

信号电气：

电流输入

电压输入

功耗

22.5/30.5/0.5/4.21mA(Typ.)(IDD/AIDD/IGH/IGL)

3.3/11.62/23/-7.78V(Typ.)(VDD/AVDD/VGH/VGL)

接口特征：

位置

类型

信号类型

FPC

LVDS(1 ch,8-bit)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

1 pcs

0.5 mm

40 pins

京东方液晶模组GT080X0M-N12-1QPO背光特征

背光特征：

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源

阵列

3S11P

-

WLED电气：

电流输入

电压输入

功 耗

200mA(Typ.)

8.1.9.0.9.6V(Typ.)(Min./Typ./Max.)

1.8W(Typ.)

接口特征：

位置

类型

WLED驱动

包含在屏信号接口中

无
