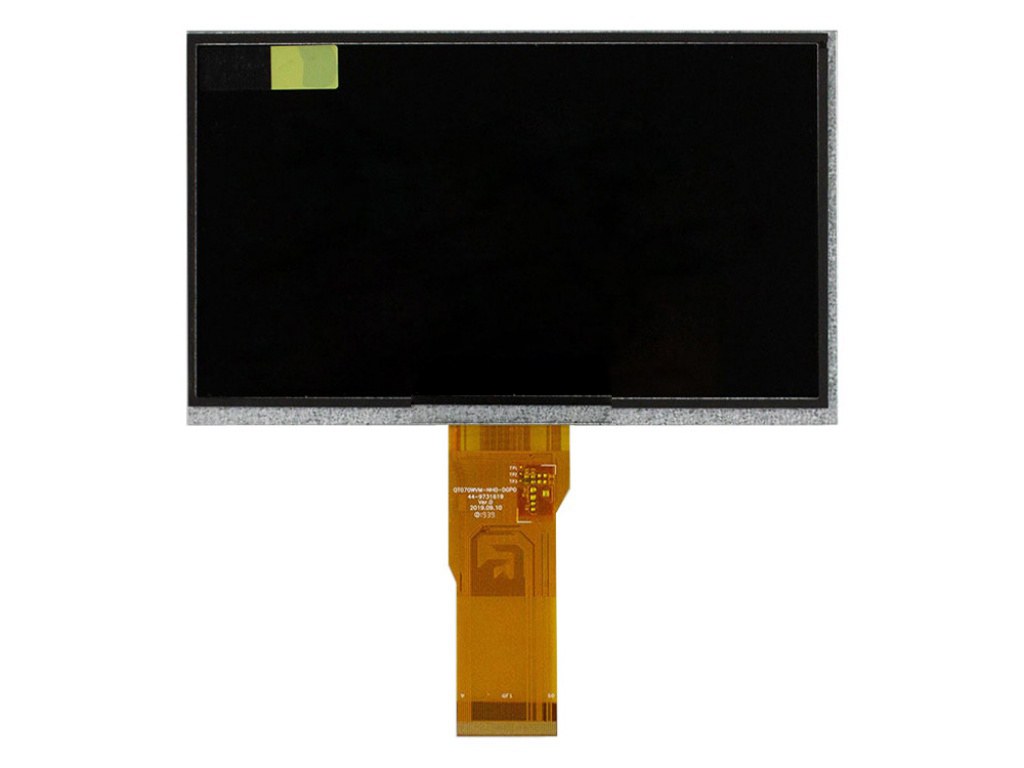

面板品牌

京东方(BOE)

面板型号

QT070WVM-NH0

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,134PPI

像素布局

RGB垂直条状

显示区域

153.84(W)×85.632(H)mm

外观尺寸

164.9(W)×100(H)×7.9(D)mm

可视区域

-

表面处理

雾面(Haze 25%),Hard coating(3H)

面板亮度

350  cd/m²(Typ.)

对比度

500:1(Typ.)(TM)

可视角度

70/70/60/70(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式(

视角方向

6 o'clock

反应时间

25(Typ.)(Tr+Td)ms

显示颜色

16.7M,50%NTSC

光源类型

WLED,不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

160g(Typ.)

面板应用

信号接口

Parallel RGB(1ch,6/8-bit),50 pins,FPC

驱屏电压

3.3/11/16.2/-7V(Typ.)(DVDD/AVDD/VGH/VGL)

工作环境

工作： -20～70℃;存储： -30～80℃

京东方液晶模组QT070WVM-NHO结构特征

屏幕尺寸：

7.0时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

800(RGB)×480,WVGA

RGB垂直条状

0.0641×0.1784mm

0.1923×0.1784 mm [134PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

153.84×85.632 mm

-

164.9×100 mm

7.15/7.9(Typ./Max.)mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9(W:H)

风景模式

安装方式：

Without

其它特征：

表面防护

重量

表面处理

160g(Typ.)

雾面(Haze 25%),Hard coating(3H)

京东方液晶模组QT070WVM-NHO光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

350(Typ.)

TN,常白显示，透射式

500:1(Typ.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

70/70/60/70 (Typ.)(CR≥10)

6 o'clock

25(Typ.)(Tr+Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6995K

16.7M(8-bit)

Wx:0.304;Wy:0.328

白场变动：

1.33(Max.)(9 points)

京东方液晶模组QT070WVM-NHO电子特征

刷新频率：60Hz

翻转扫描：翻转(水平/垂直)

  驱动IC:已邦定EK9716BD4+EK73002AB2

 时序控制(T-CON):Embedded T-CON

京东方液晶模组QT070WVM-NHO信号特征

信号电气：

电流输入

电压输入

功耗

3.3/11/16.2/-7V(Typ.)(DVDD/AVDD/VGH/VGL)

-

信号逻辑电压：

O≤VIL≤0.3DVDD;0.7DVDD≤VIH≤DVDD

接口特征：

位置

类型

信号类型

FPC

Parallel RGB(1 ch,6/8-bit)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

1 pcs

0.5mm

50 pins

京东方液晶模组QT070WVM-NHO背光特征

背光特征：

类型

位置

形状

数 量

寿命(小时)

是否可换

WLED

侧入式光源

-

WLED电气：

电流输入

电压输入

功耗

160mA(Typ.)

9.3/10.2V(Typ./Max.)

1.49W(Typ.)

接口特征：

位置

类型

WLED驱动

包含在屏信号接口中

无

京东方液晶模组QT070WVM-NHO包装特征

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

64

1

N/A

N/A

N/A
