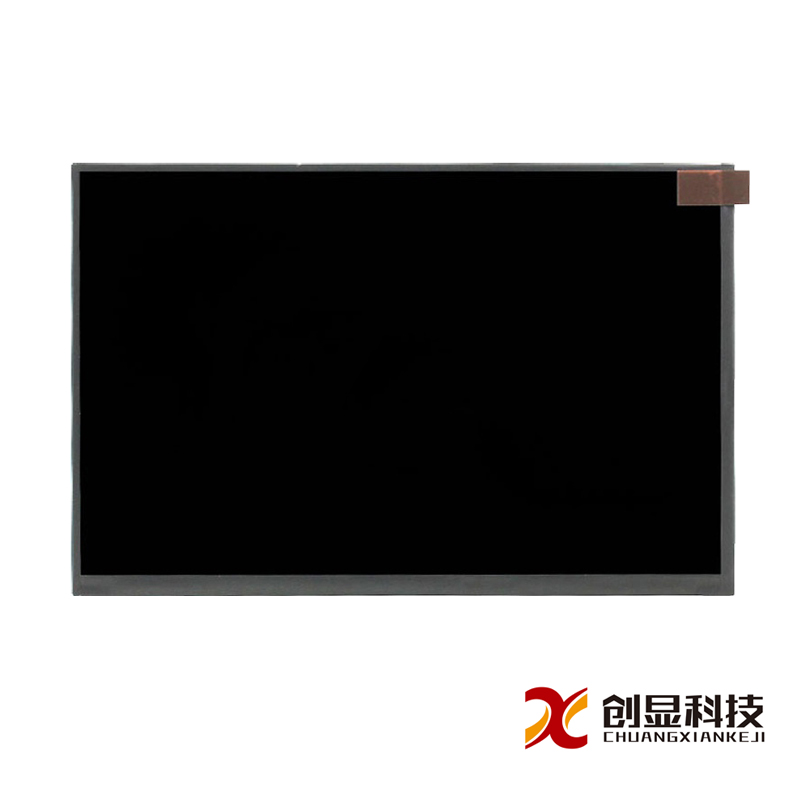

面板品牌

京东方(BOE)

面板型号

GV070WSM-T83

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

600(RGB)×1024,WSVGA,170PPI

像素布局

RGB垂直条状

显示区域

89.28(W)×152.371(H)mm

外观尺寸

181.18(W)×124.11(H)mm

可视尺寸

90.08(W)×153.17(H)

表面处理

防指印(AF),Hard coating

面板亮度

350  cd/m²(Typ.)

对比度

1200:1(Typ.)(透射)

可视角度

85/85/85/85(Typ.)(CR≥10)

工作模式

ADS,常黑显示，透射式(

视角方向

全视角

反应时间

30(Typ.)(Tr+Td)ms

显示颜色

16.7M,50%NTSC

灯管类型

8S3P WLED,20K小时，无驱动

工作频率

60Hz

触摸屏

On-Cell  Touch,I²C

重量

150±10g

面板应用

信号接口

MIPI(4 data lanes),40 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作温度： -20～70℃;存储温度： -30～80℃

京东方液晶模组G V070W SM - T83结构特征

对角尺寸：

7.0"

像素特征：

像素数量

像素排列

点间距(H×V)

像素间距(H×V)

600(RGB)×1024,WSVGA

RGB垂直条状

0.0496×0.1488 mm

0.1488×0.1488 mm [170PPI]

结构尺寸：

显示区域(H×V)

开口区域(H×V)

外观尺寸(HxV)

外观厚度

89.28×152.371 mm

90.08×153.17 mm

181.18×124.11 mm

4.8mm

外观特征：

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

9:16

肖像模式

触摸面板：

同时触点

控制器，信号类型

接口类型

触摸技术

5点触摸

含有控制器， I²C

包含在屏信号接口中

On-Cell Touch

其它参数：

重量

表面防护

表面处理

150±10g

防指印(AF),Hard coating

京东方液晶模组G V070W SM - T83光学特征

基本信息：

显示亮度

显示模式

对比度

350  cd/m²(Typ.)

ADS,常黑显示，透射式

1200:1(Typ.)(运射)

推荐视角

可视角度

响应时间

全视角

85/85/85/85(Typ.)(CR≥10)

30(Typ.)(Tr+Td)(ms)

色彩性能：

色温

支持颜色

白色坐标

7898K

16.7M(8-bit)

Wx:0.2913;Wy:0.3216

亮度均匀性：

1.25(Typ.)(9 points)

京东方液晶模组GV070WSM-T83电子特征

帧频率：

60Hz

翻转扫描：

No

功率总耗：

1.08/1.21W(Typ./Max.)

京东方液晶模组GV070WSM-T83光源特征

光源特征：

光源类型

位置

寿命(小时)

数 量

形状

是否可换

WLED

侧入式光源

20K(Typ.)

8S3P

3串

-

WLED电气：

输入电压

输入电流

功率消耗

24/24.8/26V(Min./Typ./Max.)

33mA (Typ.)

0.79/0.82/0.86W(Min./Typ./Max.)

接口特征：

WLED驱动状态

物理类型

接口位置

无

京东方液晶模组GV070WSM-T83信号特征

信号电气：

输入电压

输入电流

功率消耗

3.3V(Typ.)

76/135mA(Typ./Max.)

-

接口特征：

信号类型

物理类型

接口位置

MIPI(4 data lanes)

端子

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

航空电子

TF31-40S-0.5SH

1 pcs

40 pins

0.5 mm

京东方液晶模组GV070WSM-T83包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

60

1

N/A

N/A

N/A
