面板品牌

京东方(BOE)

面板型号

MV238FHM-N63

面板尺寸

23.8英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,92PPI

像素布局

RGB垂直条状

显示区域

527.04(W)×296.46(H)mm

外观尺寸

535(W)×310.1(H)mm

开口区域

表面处理

雾面(Haze 25%),Hard coating(3H)

显示亮度

250  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

推荐视角

全视角

响应时间

14(Typ.)(G to G)ms

可视角度

89/89/89/89(TyP.)(CR≥10)

显示模式

ADS,常黑显示，透射式

支持颜色

16.7M,100%sRGB

光源类型

WLED [2054P],30K小时，无驱动

重量

1.85Kgs(Typ.)

应用产品

帧频率

100Hz

触摸技术

无触摸

接口类型

30 pins LVDS(2 ch,8-bit),端子

电压供应

5.0V(Typ.)

应用环境

工作温度：0～50°C;存储温度：-20～600℃

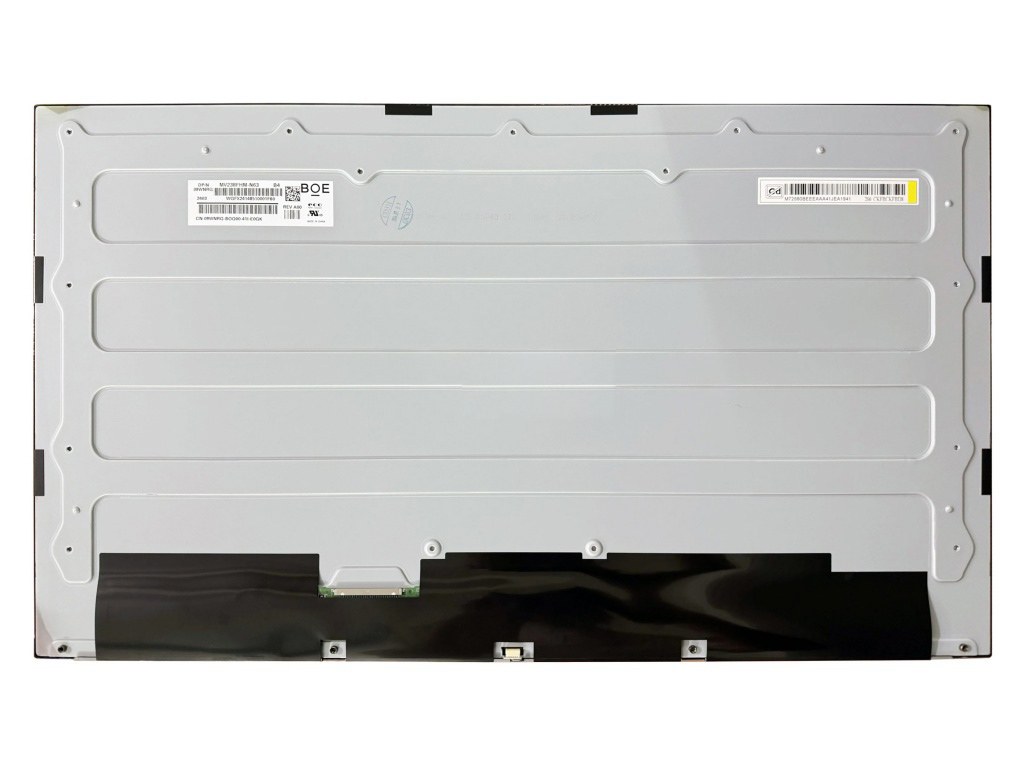

京东方液晶模组MV238FHM-N63结构详情

像素特征：

解析度

1920(RGB)×1080,FHD

点间距(mm)

0.0915×0.2745(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.2745×0.2745(H×V)[92PPI]

结构尺寸：

显示区域(mm)

527.04(H)×296.46(V)

开口区域(mm)

外观尺寸(mm)

535(H)×310.1(V)

外观厚度(mm)

10.95(Typ.)

外观特征：

物理形状

平面矩形，3边无边框

外观样式

宽高比

16:9(H:V)

风景肖像

风景模式

安装方式：

Rear mounting holes(15-M3)

其它参数：

重量

1.85Kgs(Typ.)

表面处理

雾面(Haze 25%),Hard coating(3H)

京东方液晶模组MV238FHM-N63光学详情

基础信息：

显示亮度

250  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

ADS,常黑显示，透射式

推荐视角

全视角

响应时间(ms)

14(Typ.)(G to G)

色彩性能：

白色坐标

Wx:0.313;Wy:0.329

支持颜色

16.7M(6-bit+Hi-FRC)

色温

6485K

亮度均匀性

1.25/1.33(Typ./Max. (9 points)

1931色域：

NTSC比值

81%

sRGB覆盖率

100%

Adobe RGB覆盖率

79%

DCI-P3覆盖率

83%

Rec.2020覆盖率

60%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组MV238FHM-N63电子详情

帧频率：

100Hz

翻转扫描：

No

功率总耗：

11.49W(Typ.)

京东方液晶模组MV238FHM-N63信号详情

信号电气：

电压供应

5.0V  (Typ.)

电流供应

-

功率消耗

3.2/3.7W(Typ./Max.)

信号类型：

LVDS(2ch,8-bit)

逻辑电压

-

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

宇宙

IS100-L30R-C23

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A

京东方液晶模组MV238FHM-N63光源详情

光源特征：

光源类型

WLED

数量

2054P

光源寿命

30K(Min.)小时

是否可换

形状

4串

光源位置

侧入式光源(底部)

灯管电气：

电压供应

56/58V(Typ./Max.)

电流供应

37/39mA(Typ./Max.)

功率消耗

8.29/8.58W (Typ./Max.)

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

恩得利

3712K-Q06M-31R

1.0 mm

6 pins

1 pcs

BLE-6PINS-CCAACC

光源驱动：

无

京东方液晶模组MV238FHM-N63包装详情

包装类型

片/包装

  箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

10

  1

640×370×410

N/A

0.0971
